HARTING

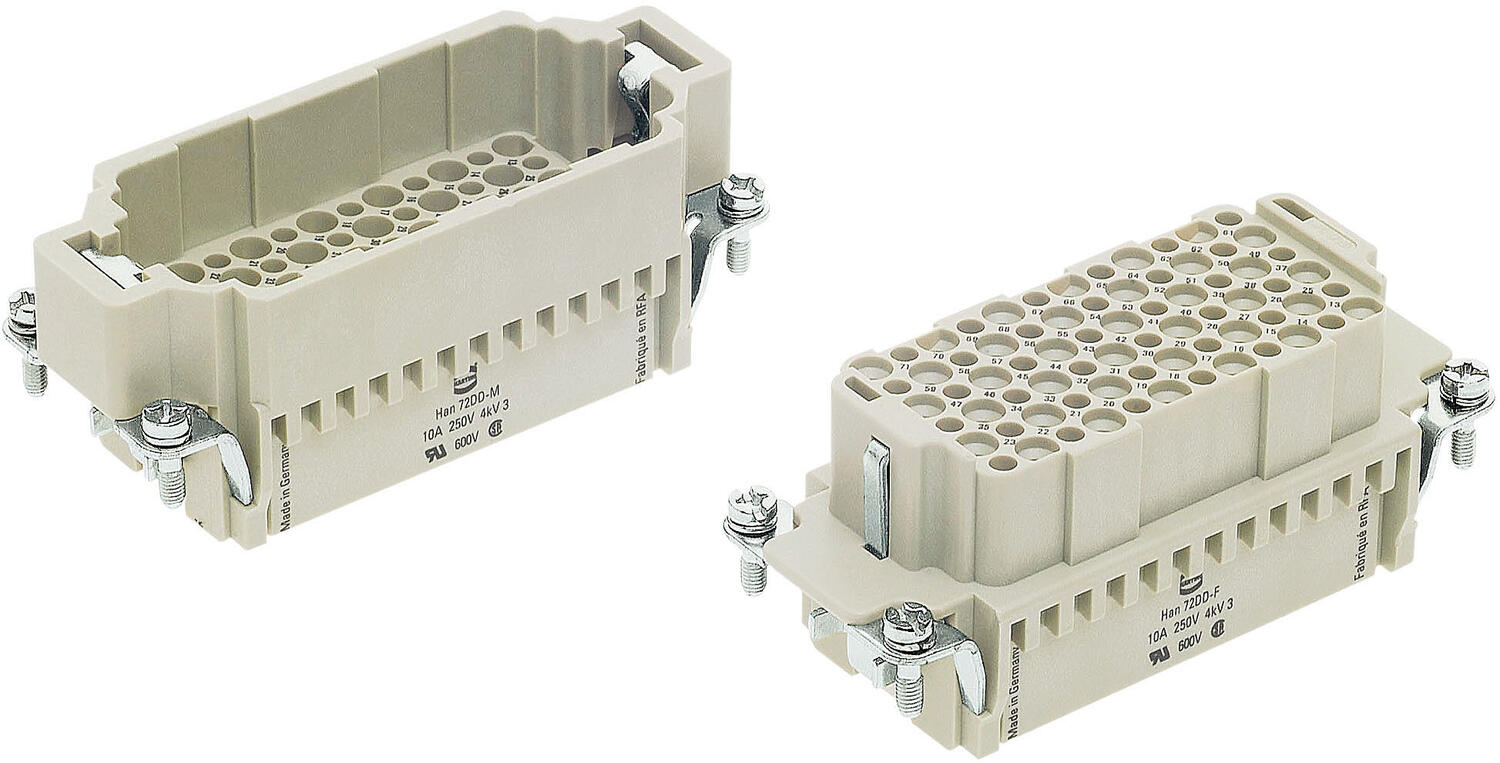

Han D® ja Han DD® 15-216-napaiset kosketinosat

 HARTING Han® D ja DD-kosketinosien tehtävä on eristää johtimet toisistaan, jolloin saadaan tehokas ja turvallinen liitäntä. Näistä malleista löytyy laajalla kattauksella kosketinosia, kun tarvitaan useampi kytkentäpaikka pieneen tilaan. Nämä kosketinosat menevät A- ja B-sarjan koteloihin, joten valitsethan oikean kokoisen kotelon. D- ja DD-mallia löytyy vain puristusliitännällä. Huom! Valitsethan oikean sopivan vastakappaleen sekä kotelon näille kosketinosille.



Lue lisää
  • 15-216-napainen
  • 10A
  • Puristusliitäntä
  • Han® A ja B sarjan koteloihin

Valitse tuote

Valitse tuote
HARTNG_logo_PP_centered_HKS04KProcess.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Liitäntä Puristusliitos
Tyyppi Uros
Koko 10A
Min. johdinala 0,14 mm²
Max. johdinala 2,5 mm²
Nimellisvirta 10 A

*Invisible Heading*
Nimellisjännite 250 V
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 125 °C
Hyväksynnät CSA, UL
Napaluku 15

Tiedostot

Tuotekuvaus

 HARTING Han® D ja DD-kosketinosien tehtävä on eristää johtimet toisistaan, jolloin saadaan tehokas ja turvallinen liitäntä. Näistä malleista löytyy laajalla kattauksella kosketinosia, kun tarvitaan useampi kytkentäpaikka pieneen tilaan. Nämä kosketinosat menevät A- ja B-sarjan koteloihin, joten valitsethan oikean kokoisen kotelon. D- ja DD-mallia löytyy vain puristusliitännällä. Huom! Valitsethan oikean sopivan vastakappaleen sekä kotelon näille kosketinosille.



Tarvikkeet



Äänitiedostot

Lisää luettavaa

Olemme sähkömessuilla
Yleistä

Olemme mukana Sähkö–Electricity-messuilla!

Sähkö–Electricity 26 on uusi kansainvälinen sähköalan ammattitapahtuma, joka kattaa koko toimialan. Tule käymään ja katso mitä osastoltamme 7g120 löytyy!

OEM Finlandin uusi valmistaja Marechal Electric
Tuoteuutiset

Voimavirtapistokkeet ja -pistorasiat nyt valikoimassamme

Marechal Electric on teollisten sähkökytkentöjen edelläkävijä, joka valmistaa mm. teollisuuspistokkeita ja pistorasioita, joiden virrankesto kattaa erittäin laajan alueen 5 A:sta aina 1250 A:n saakka.

SAB SS 99 ECO
Tuoteuutiset

S 99 ECO on tilaa säästävä ratkaisu dynaamisiin teollisuussovelluksiin

S 99 ECO on suunniteltu dynaamisiin teollisuussovelluksiin, joissa tila on rajallinen ja kaapelilta vaaditaan pitkäikäistä suorituskykyä jatkuvassa liikkeessä.

igus kaapelin vaippamateriaali
Tuki

Kaapelien vaippamateriaalit

Suojauksen lisäksi kaapeli on päällystetty ulkovaipalla, jonka tehtävänä on suojata kaapelin sisäosia. Eri vaippamateriaalit suojaavat esimerkiksi mekaaniselta rasitukselta, lämpötilavaihteluilta ja kemiallisilta aineilta.

Miksi valita igus Profinet kaapeli
Tuki

Miksi valita Profinet kaapeli

Teollisessa tiedonsiirrossa kaapelin laatu ratkaisee. Profinet-kaapelit on suunniteltu varmistamaan häiriötön ja toimintavarma tiedonsiirto myös vaativissa olosuhteissa ja pitkillä etäisyyksillä.

igus faktaa hienosäikeisistä johtimista
Tuki

Hyvin hienosäikeisistä johtimista

Tässä artikkelissa tutustutaan hyvin hienosäikeisiin johtimiin ja niiden luokituksiin. Tutustu!

Suosikit Tilausnumero: Liitäntä Tyyppi Koko Min. johdinala Max. johdinala Nimellisvirta Nimellisjännite Min. käyttölämpötila Max. käyttölämpötila Hyväksynnät Napaluku Hinta
09_21_015_3001_CMYK02.TIF__CMYK.tif

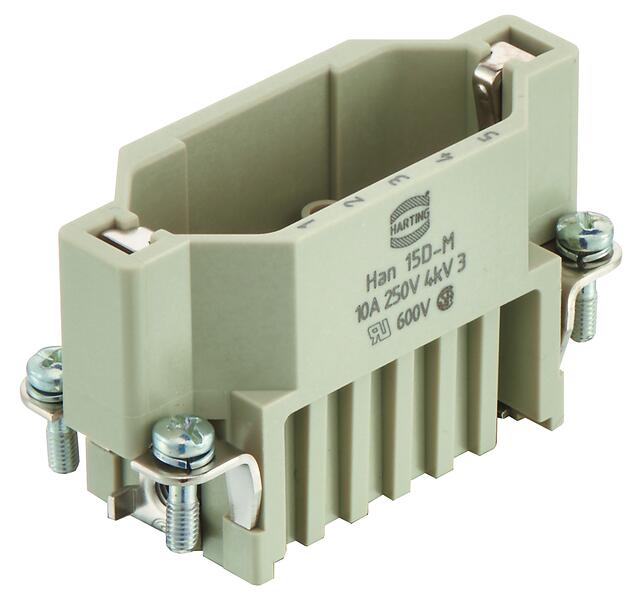

Han® 15D Kosketinosa uros puristus
Tuotenumero:
09210153001 Kopioitu!
Puristusliitos
Uros
10A
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
15
09_21_015_3101_CMYK02.TIF__CMYK.tif

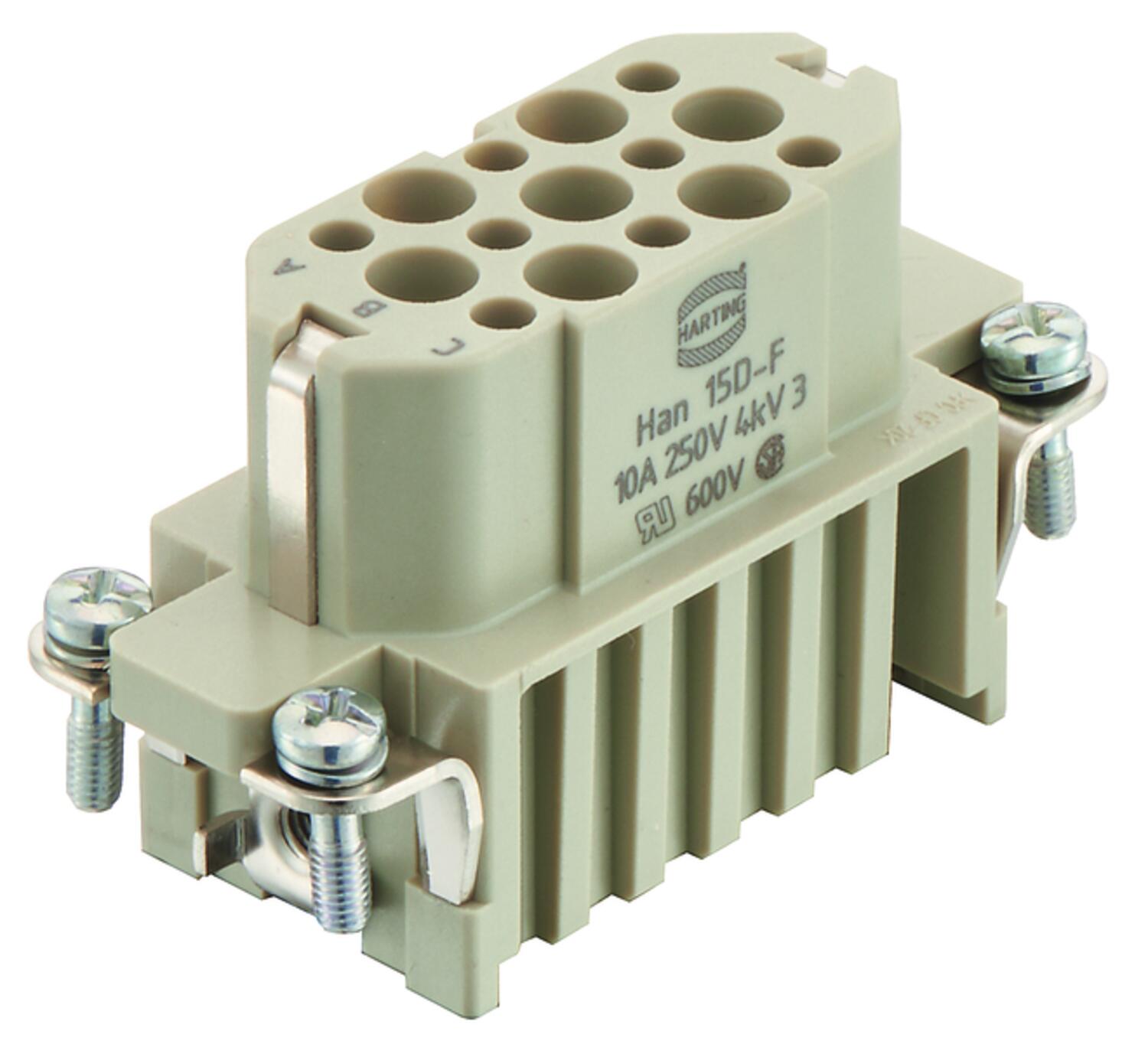

Han® 15D Kosketinosa naaras puristus
Tuotenumero:
09210153101 Kopioitu!
Puristusliitos
Naaras
10A
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
15
09_21_025_3001_CMYK02.TIF__CMYK.tif

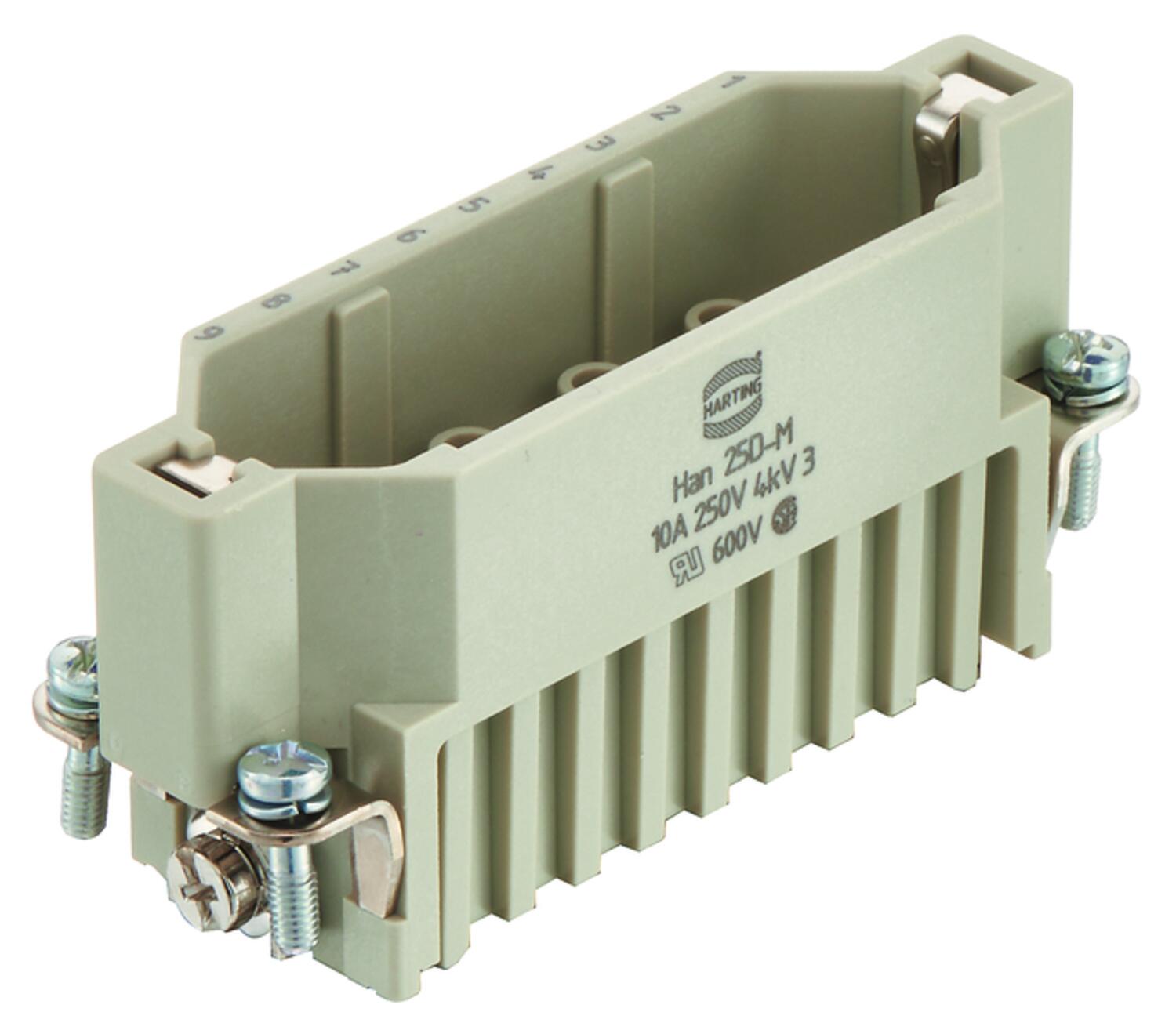

Han® 25D Kosketinosa uros puristus
Tuotenumero:
09210253001 Kopioitu!
Puristusliitos
Uros
16A
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
25
09_21_025_3101_CMYK02.TIF__CMYK.tif

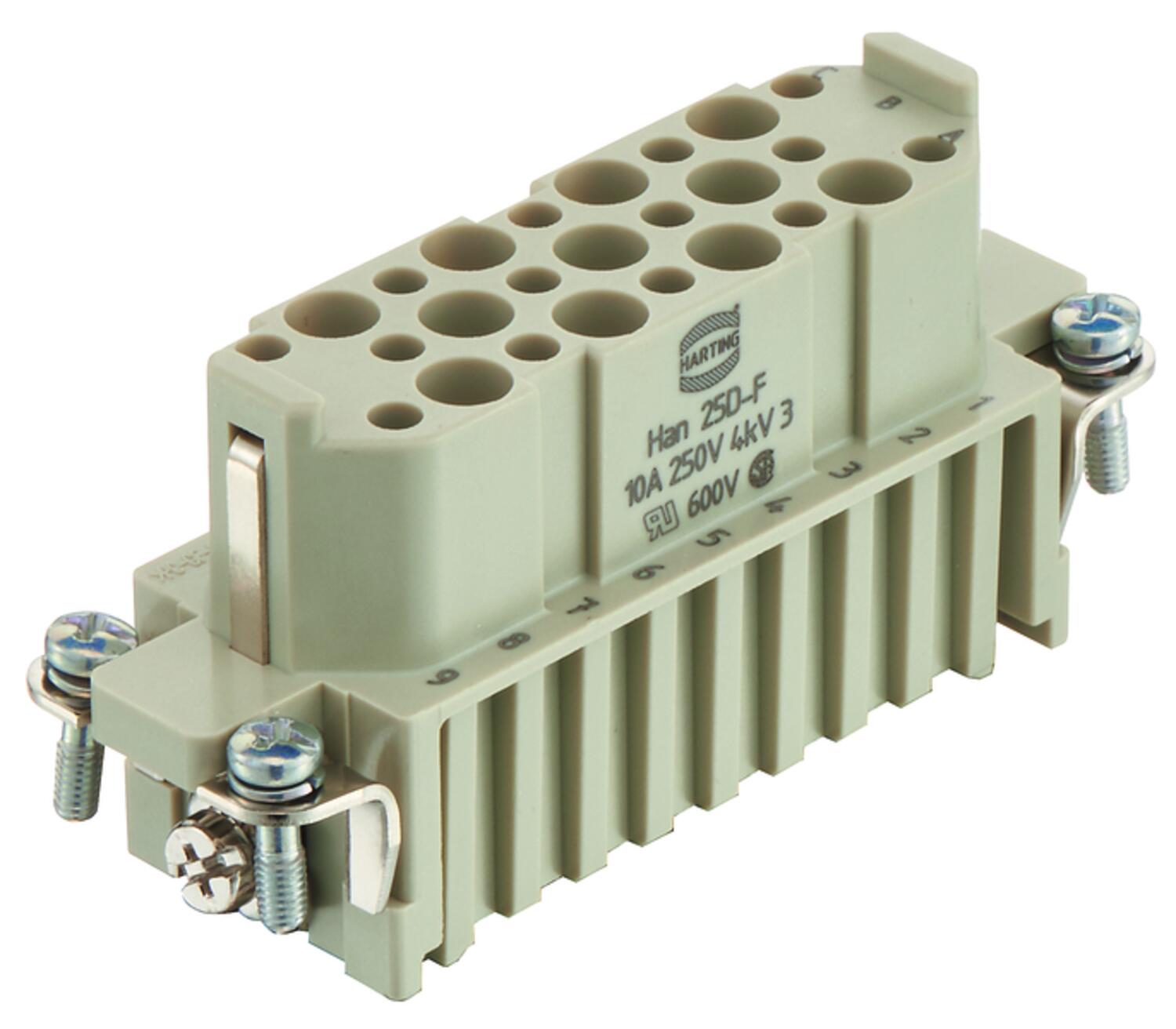

Han® 25D Kosketinosa naaras puristus
Tuotenumero:
09210253101 Kopioitu!
Puristusliitos
Naaras
16A
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
25
09_21_040_3001_CMYK01.TIF__CMYK.tif

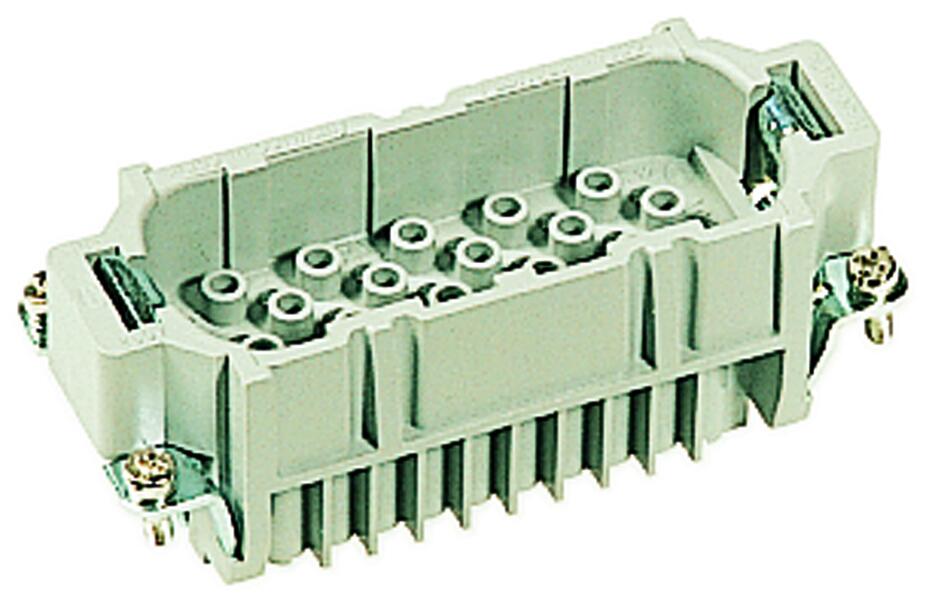

Han® 40D Kosketinosa uros puristus
Tuotenumero:
09210403001 Kopioitu!
Puristusliitos
Uros
16B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
40
09_21_040_3101_CMYK01.TIF__CMYK.tif

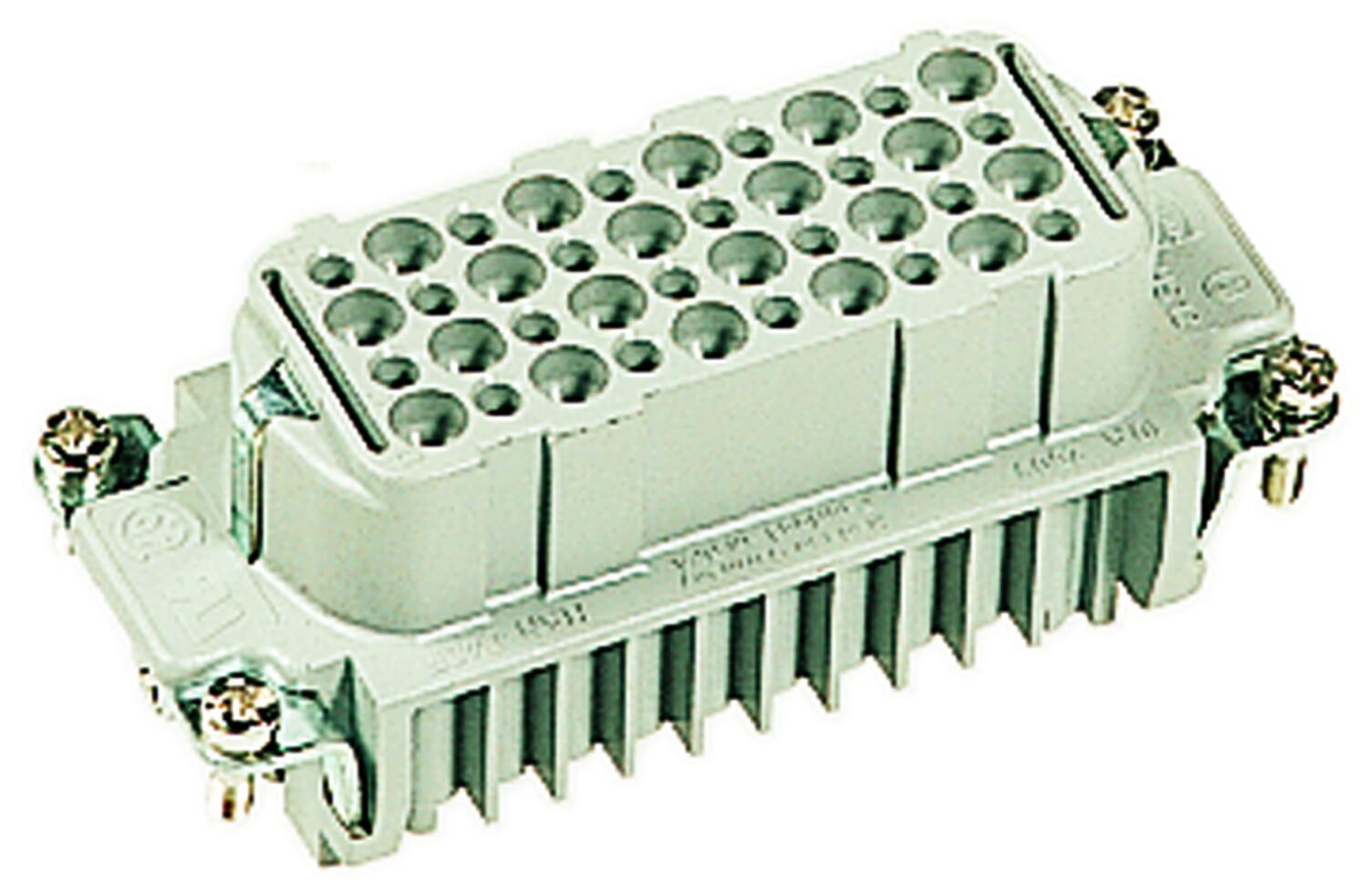

Han® 40D Kosketinosa naaras puristus
Tuotenumero:
09210403101 Kopioitu!
Puristusliitos
Naaras
16B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
40
09_21_064_3001_CMYK01.TIF__CMYK.tif

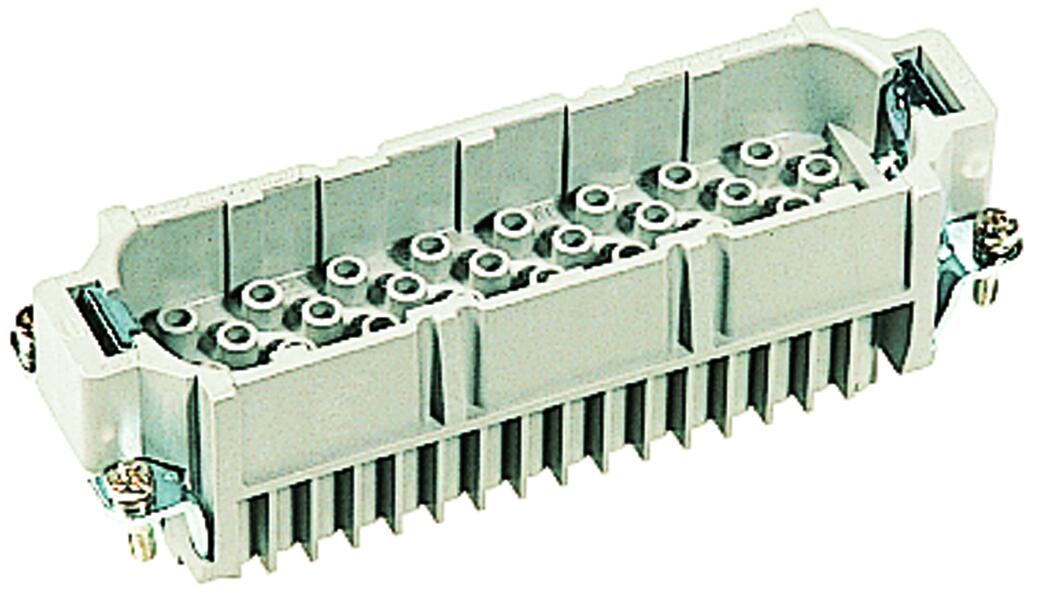

Han® 64D Kosketinosa uros puristus
Tuotenumero:
09210643001 Kopioitu!
Puristusliitos
Uros
24B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
64
09_21_064_3101_CMYK01.TIF__CMYK.tif

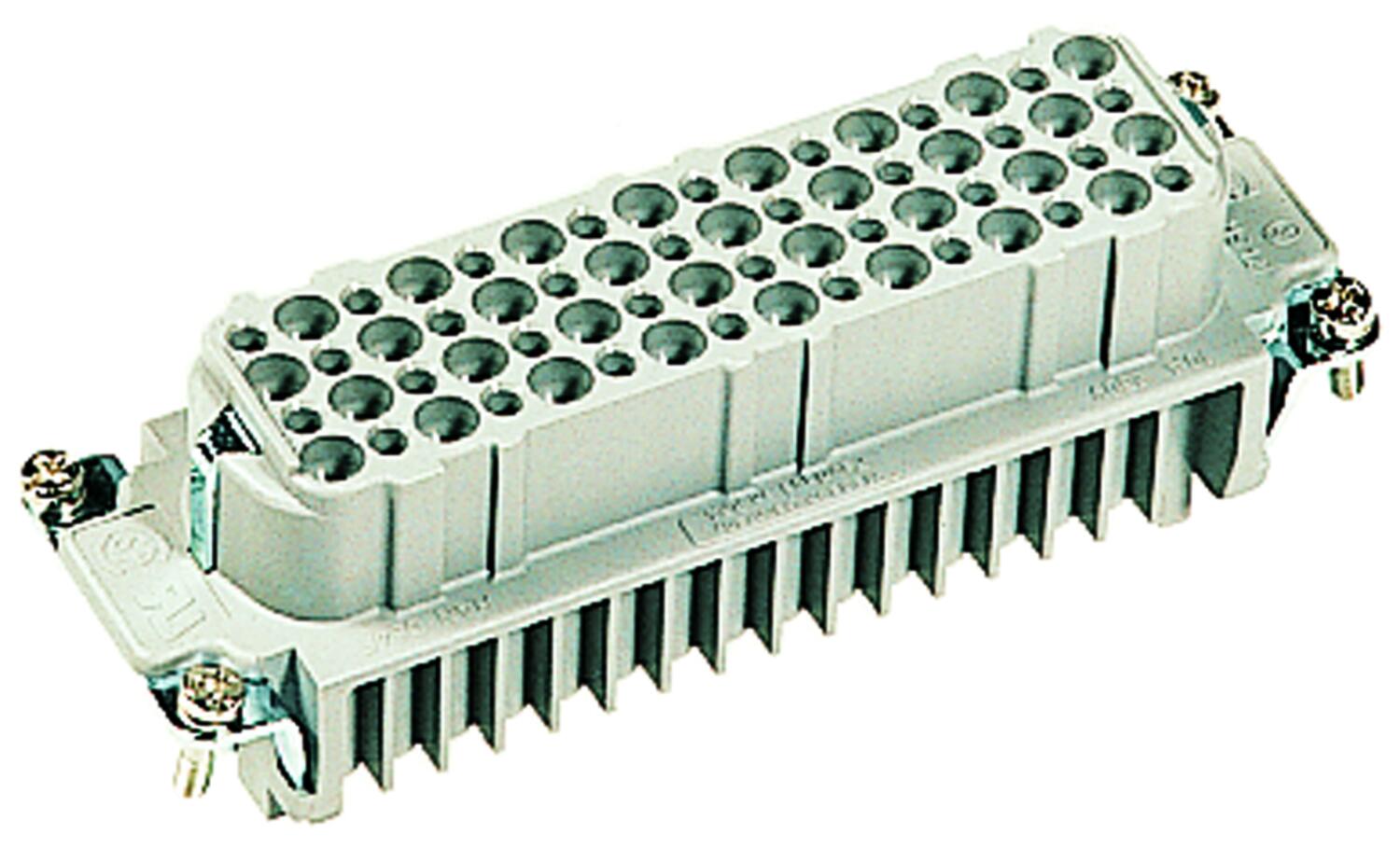

Han® 64D Kosketinosa naaras puristus
Tuotenumero:
09210643101 Kopioitu!
Puristusliitos
Naaras
24B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
64
09_16_024_3001_CMYK01.TIF__CMYK.tif

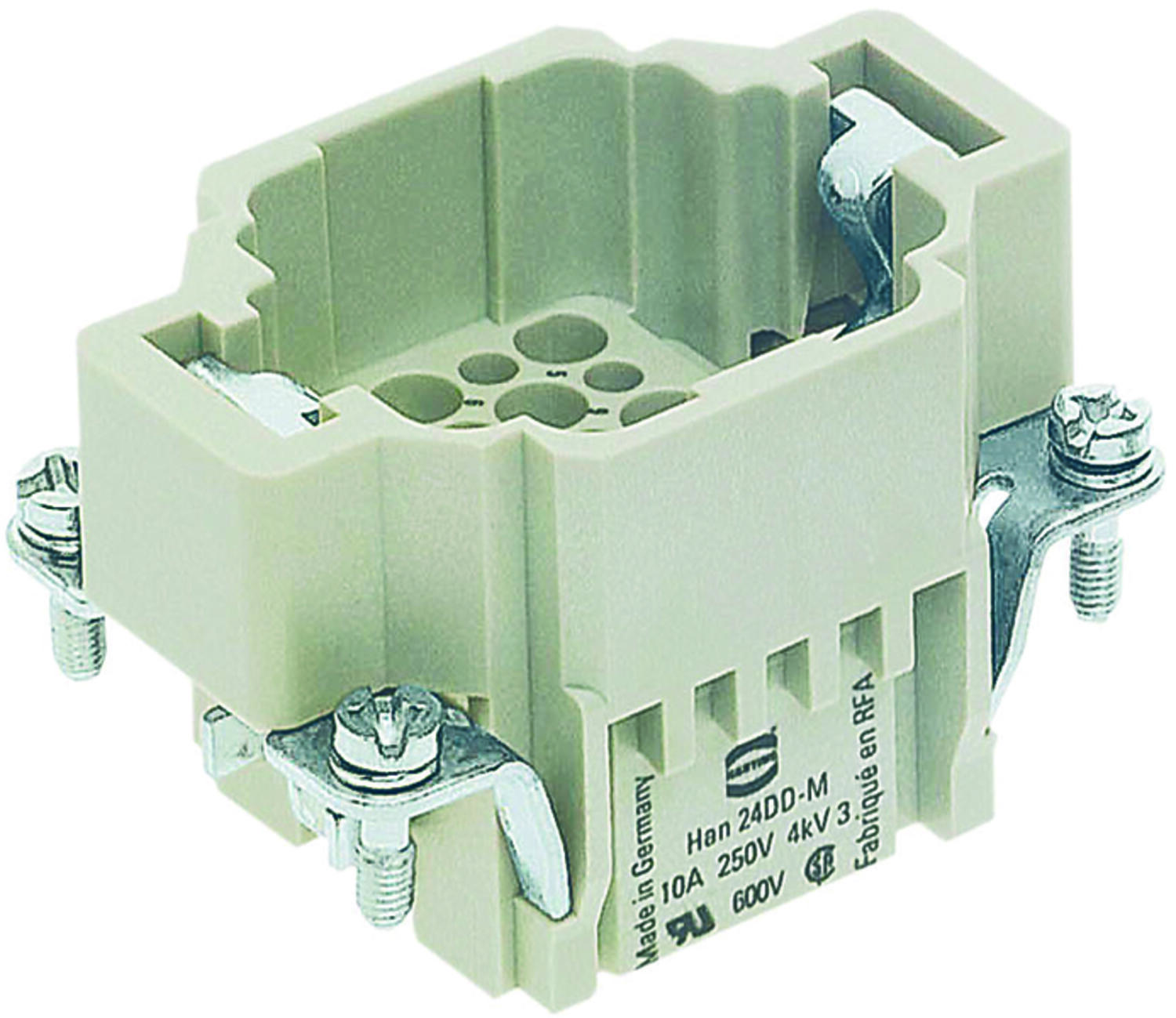

Han® 24DD Kosketinosa uros puristus
Tuotenumero:
09160243001 Kopioitu!
Puristusliitos
Uros
6B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
24
09_16_024_3101_CMYK01.TIF__CMYK.tif
Han® 24DD Kosketinosa naaras puristus
Tuotenumero:
09160243101 Kopioitu!
Puristusliitos
Naaras
6B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
24
09_16_042_3001_CMYK01.TIF__CMYK.tif

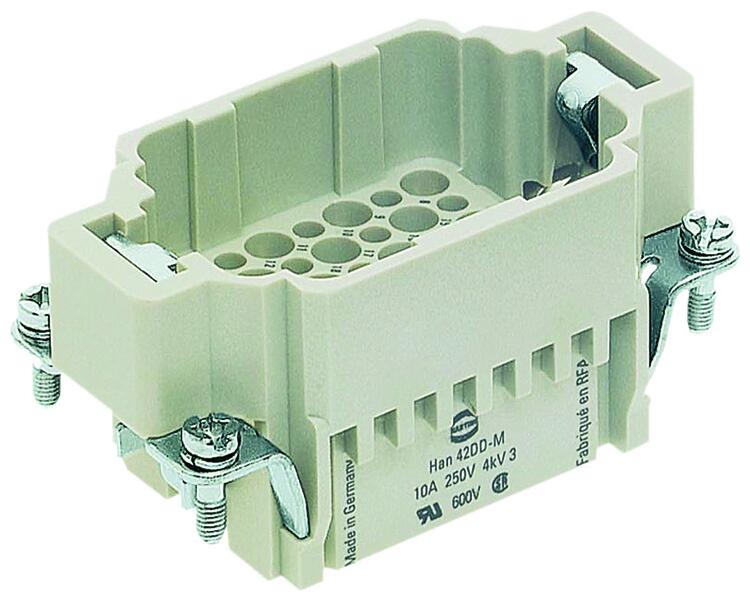

Han® 42DD Kosketinosa uros puristus
Tuotenumero:
09160423001 Kopioitu!
Puristusliitos
Uros
10B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
42
09_16_042_3101_CMYK01.TIF__CMYK.tif

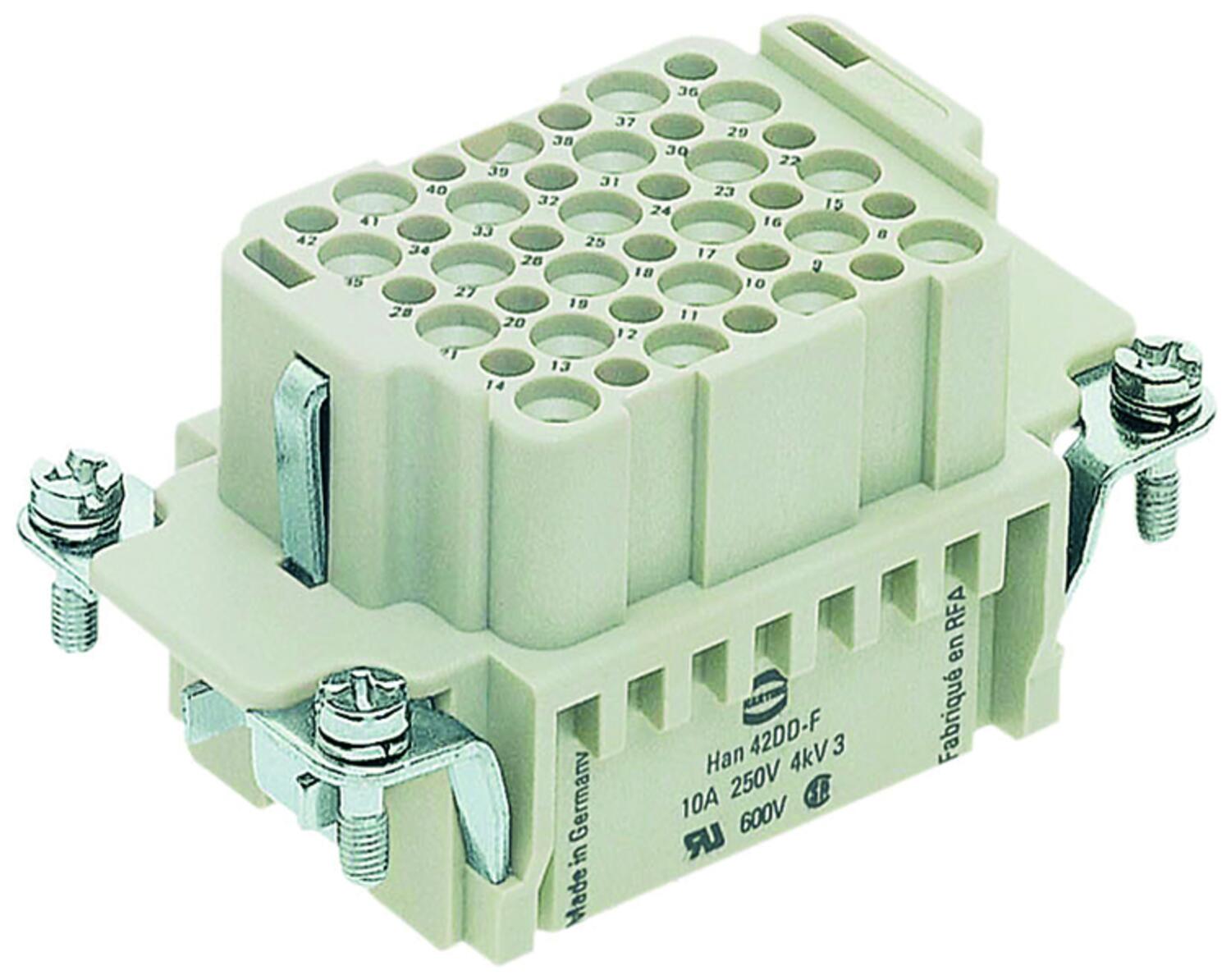

Han® 42DD Kosketinosa naaras puristus
Tuotenumero:
09160423101 Kopioitu!
Puristusliitos
Naaras
10B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
42
09_16_072_3001_CMYK01.TIF__CMYK.tif

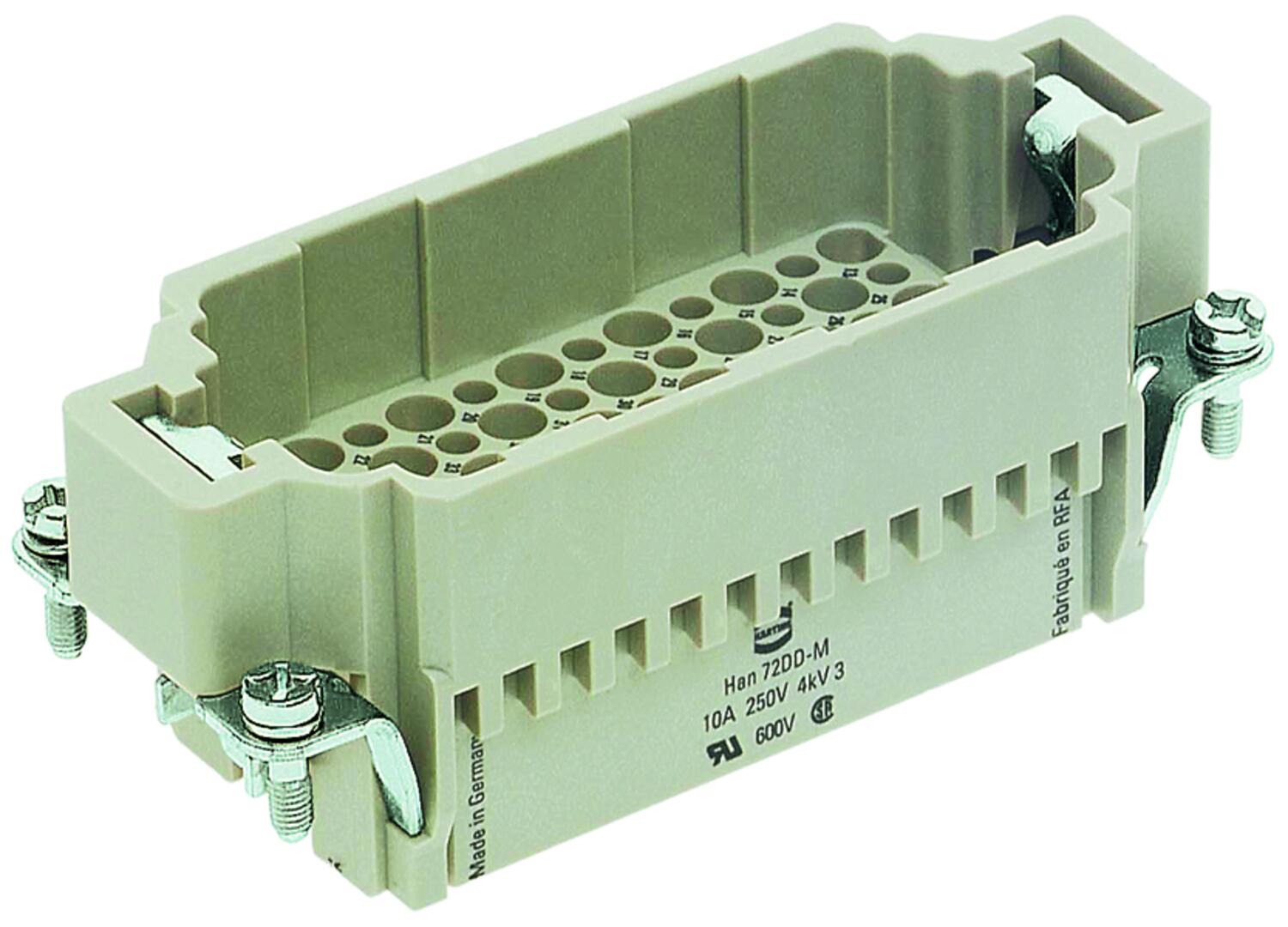

Han® 72DD Kosketinosa uros puristus
Tuotenumero:
09160723001 Kopioitu!
Puristusliitos
Uros
16B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
72
09_16_072_3101_CMYK01.TIF__CMYK.tif

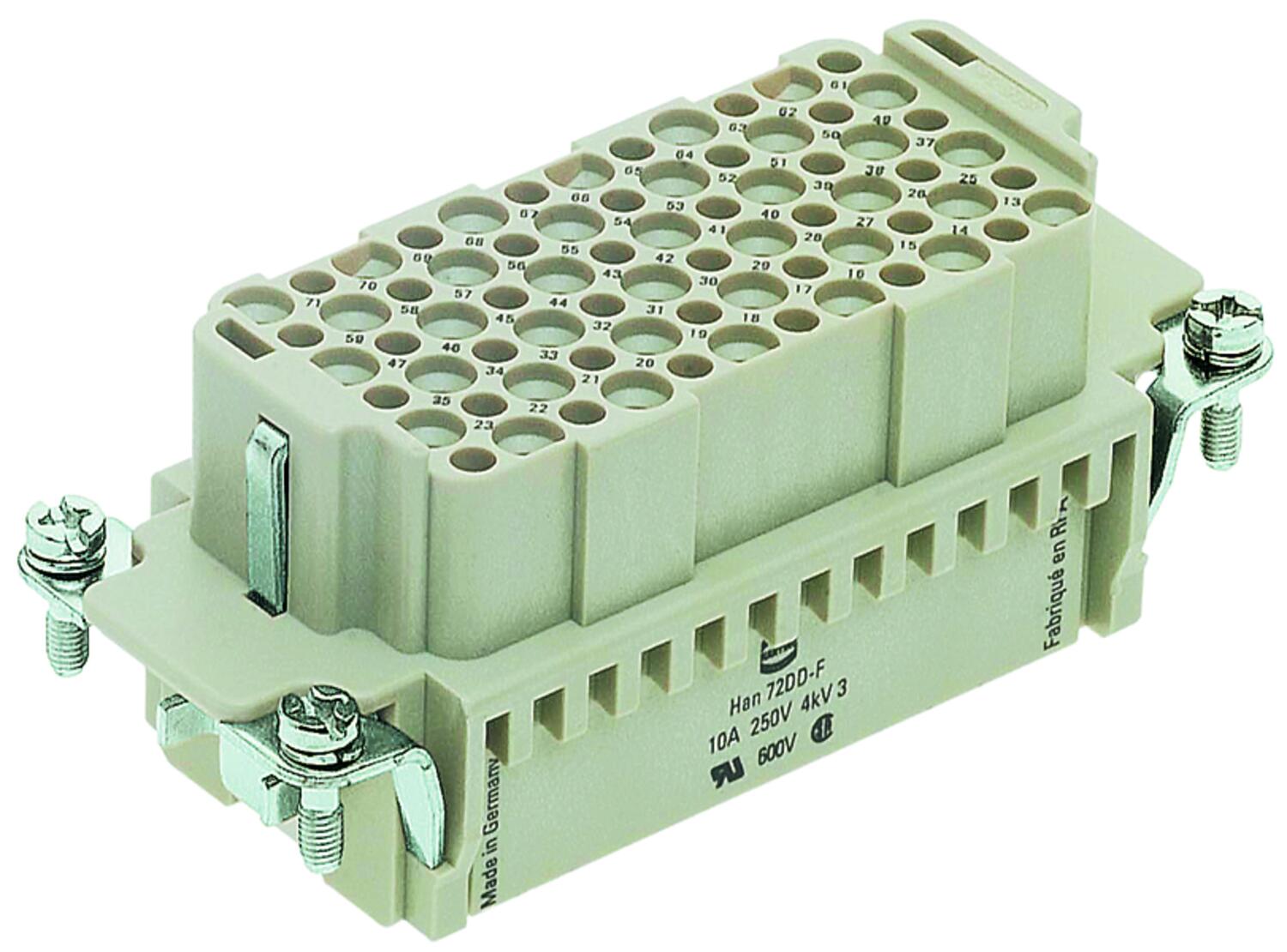

Han® 72DD Kosketinosa naaras puristus
Tuotenumero:
09160723101 Kopioitu!
Puristusliitos
Naaras
16B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
72
09_16_108_3001_CMYK01.TIF__CMYK.tif

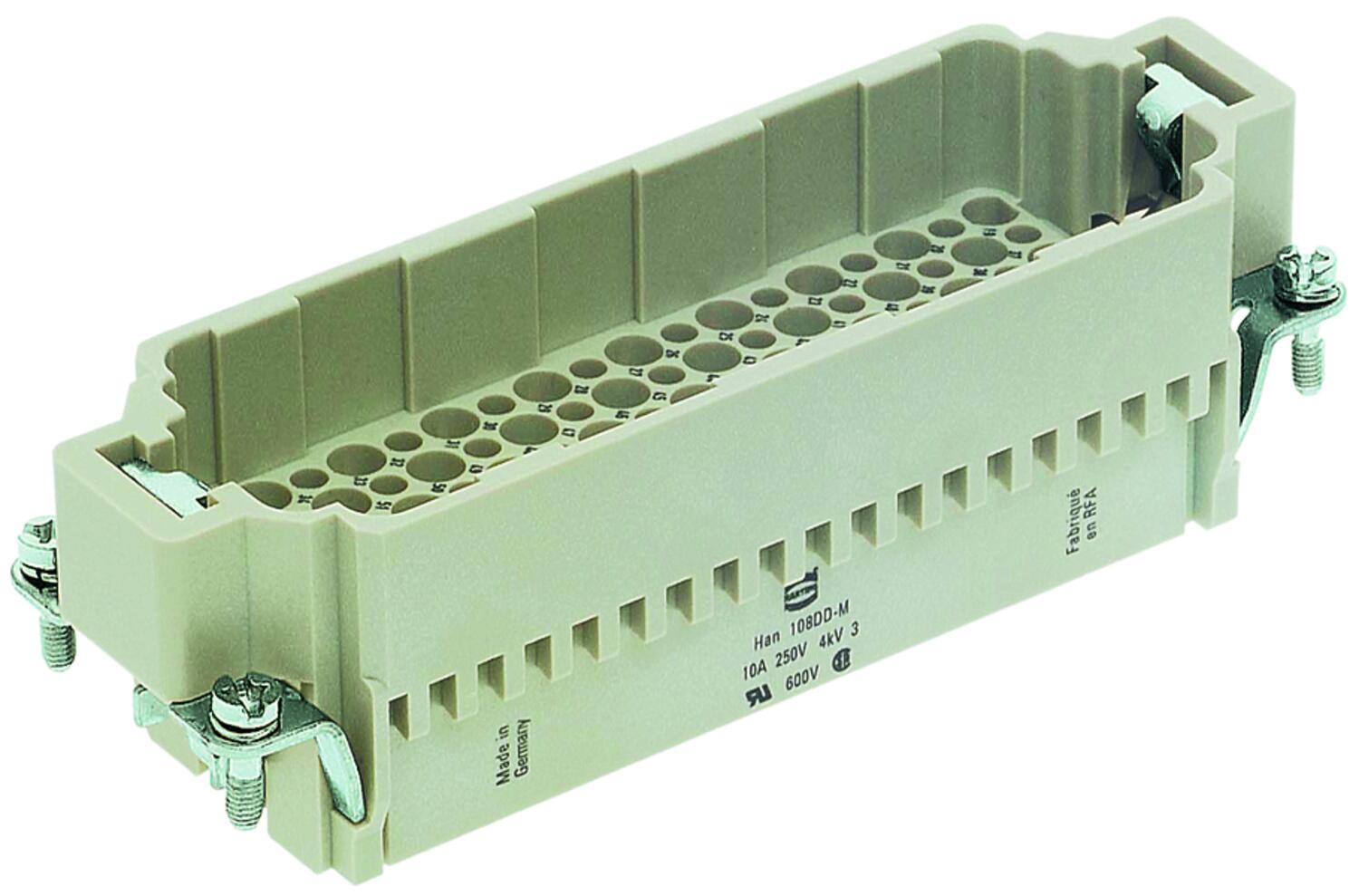

Han® 108DD Kosketinosa uros puristus
Tuotenumero:
09161083001 Kopioitu!
Puristusliitos
Uros
24B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
108
09_16_108_3101_CMYK01.TIF__CMYK.tif
Han® 108DD Kosketinosa naaras puristus
Tuotenumero:
09161083101 Kopioitu!
Puristusliitos
Naaras
24B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
108

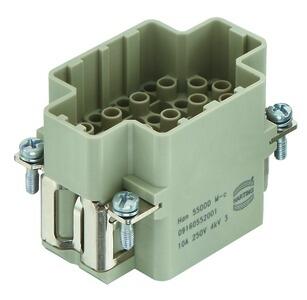

Han® 50DDD Kosketinosa uros puristus
Tuotenumero:
09160552001 Kopioitu!
Puristusliitos
Uros
6B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
55

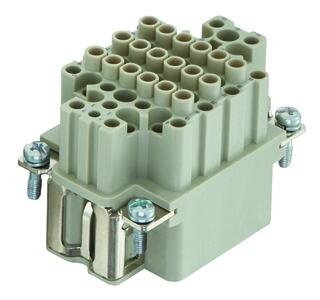

Han® 50DDD Kosketinosa naaras puristus
Tuotenumero:
09160552101 Kopioitu!
Puristusliitos
Naaras
6B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
55

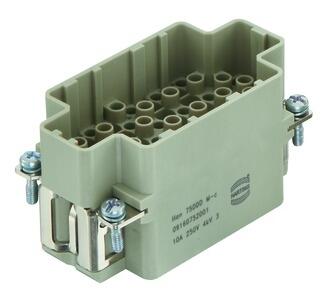

Han® 75DDD Kosketinosa uros puristus
Tuotenumero:
09160752001 Kopioitu!
Puristusliitos
Uros
10B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
75

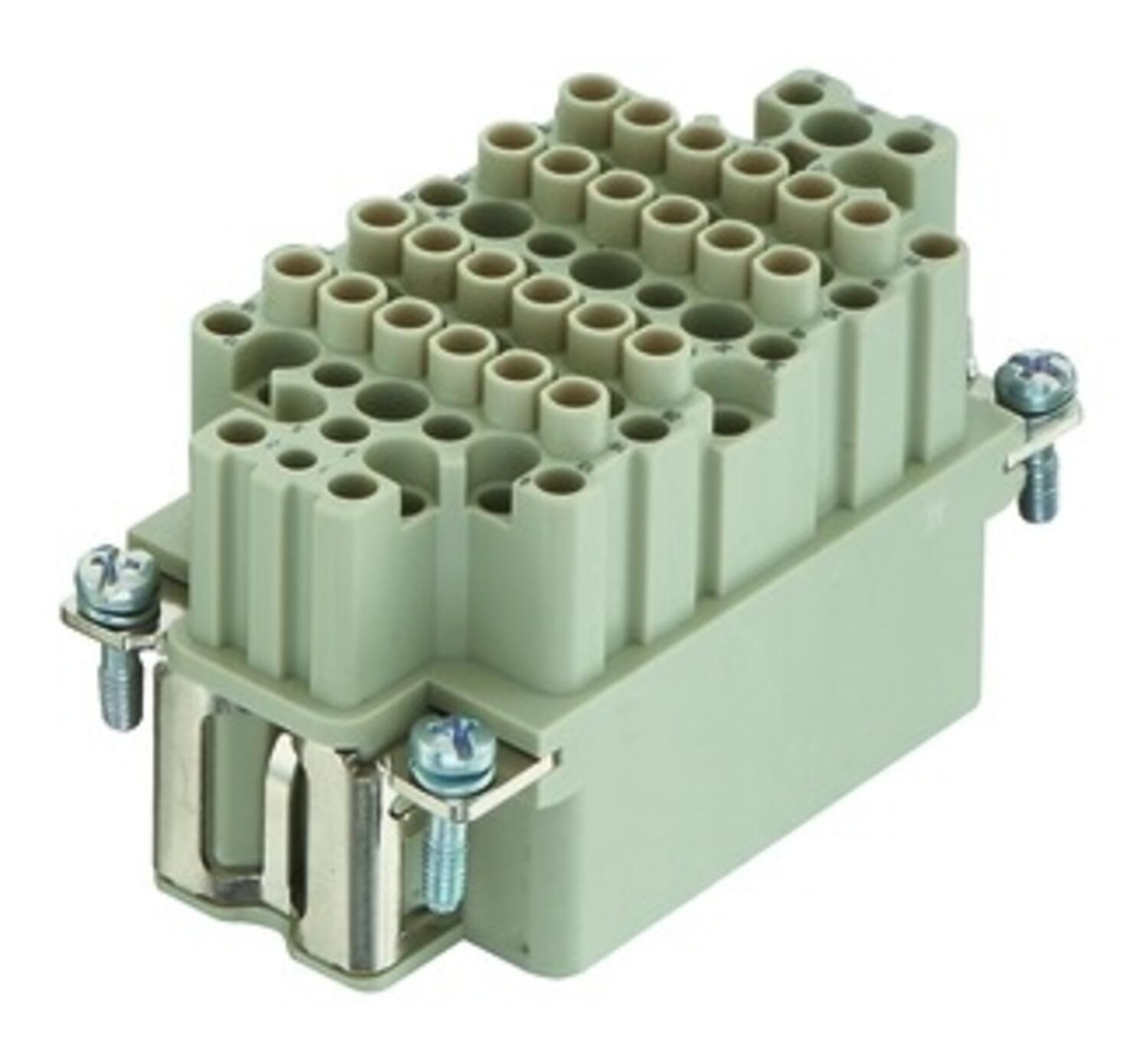

Han® 75DDD Kosketinosa naaras puristus
Tuotenumero:
09160752101 Kopioitu!
Puristusliitos
Naaras
10B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
75

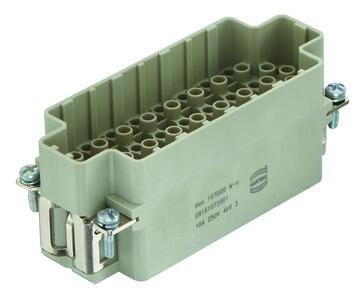

Han® 107DDD Kosketinosa uros puristus
Tuotenumero:
09161072001 Kopioitu!
Puristusliitos
Uros
16B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
107

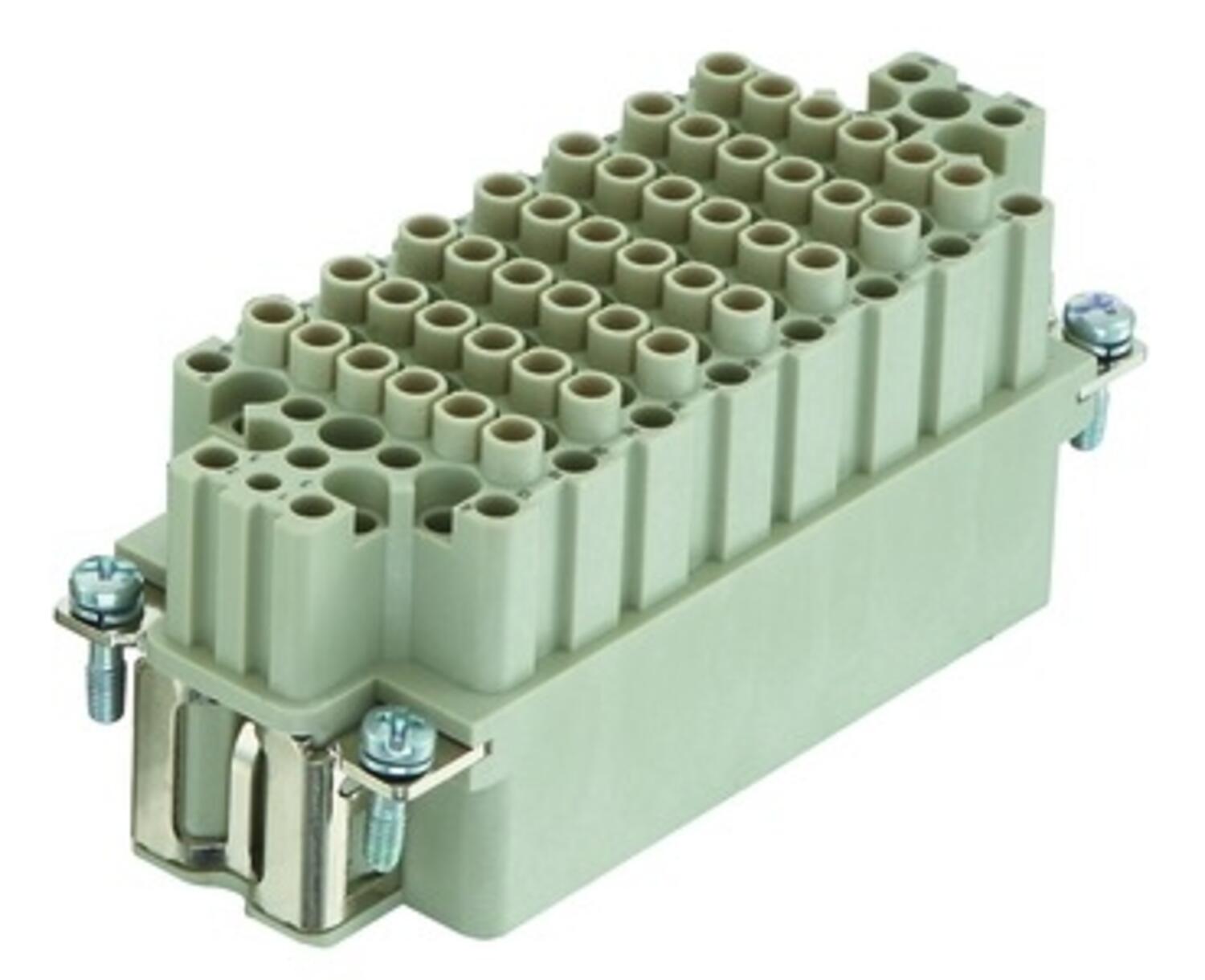

Han® 107DDD Kosketinosa naaras puristus
Tuotenumero:
09161072101 Kopioitu!
Puristusliitos
Naaras
16B
0,14 mm²
2,5 mm²
10 A
250 V
-40 °C
125 °C
CSA, UL
107
