drylin® T-sarjan kelkat

Lineaarijohde

T-johdesarja on kestävä ja huoltovapaa.
  • Vastaavat mitat kuin yleisimmissä kuulajohteissa
  • Useita eri kelkkavaihtoehtoja
  • Säädettävä välys

Valitse tuote

Valitse tuote
IGUS.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

A 30 mm
A1 ±0,35 16 mm
A2 38 mm
C 74 mm
C1 50 mm
C2 30 mm
C3 9 mm
H ±0,35 24 mm
H1 ±0,35 4 mm
H5 16 mm
K2 M5
K3 M4
Max. kiristysmomentti 1,5
Paino 110 g

Tiedostot

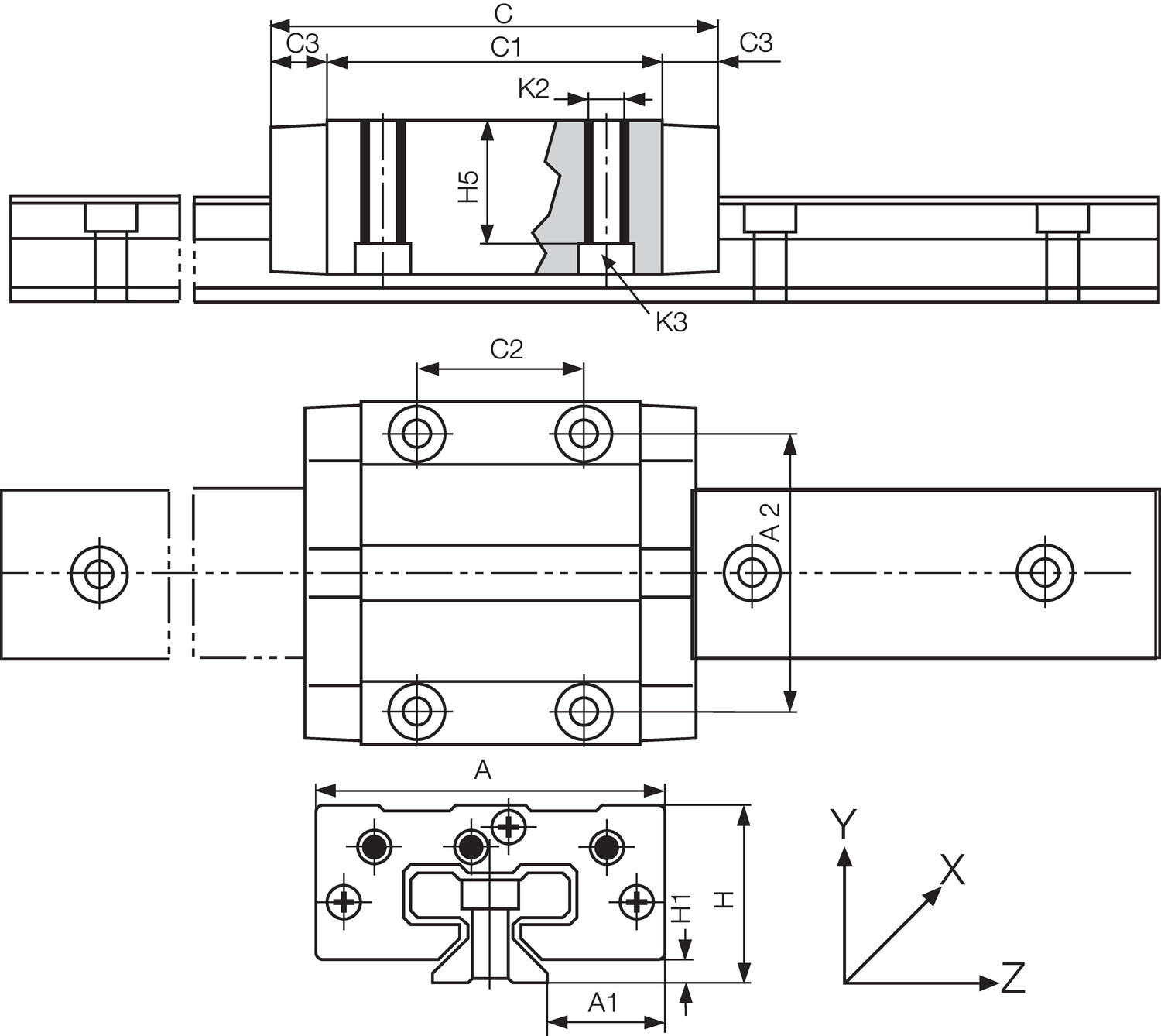

Mitat ja kytkennät

Tuotekuvaus

drylin® T johdesarja kehitettiin automaationteollisuuden ja materiaalien käsittelyn tarpeet huomioiden.

Tarkoituksena oli luoda johdesarja, joka on kestävä sekä huoltovapaa ja joka toimii myös vaativissa olosuhteissa. Poiketen perinteisestä kuulajohteesta, on kelkan sisällä kuulat korvattu kestävällä liukumateriaalilla, joka ei vaadi voitelua. Tämä johdesarja on myös tehty samoihin mittoihin, kuin yleisimmät kuulajohteet, joten vaihtaminen on helppoa.



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

THK innovatiiviset lineaarijohteet
Tuoteuutiset

THK innovatiivisten lineaarijohteiden edelläkävijä

THK on maailman johtava lineaarijohderatkaisujen valmistaja, joka tunnetaan korkeasta laadustaan, innovatiivisesta teknologiastaan ja asiakkaiden tarpeiden ymmärtämisestä.

Medical-tuotteet lääketeollisuuteen
Tuoteuutiset

Medical-tuotteet alan johtavilta valmistajilta

Moottori & Laakeri -osaston tuotteet medikaaliteollisuuteen alansa johtavilta valmistajilta.

Lineaariyksikkö hyödyllisillä ominaisuuksilla
Tuoteuutiset

Drylin® SHT -lineaariyksikkö

Iguksen drylin® SHT ruuvikäyttöinen lineaariyksikkö on täysin huolto- ja voiteluvapaa ja kestää erinomaisesti kosteutta ja epäpuhtauksia. Erilaisia yksikköjä on saatavilla asiakkaiden tarpeisiin.

Bosh Rexroth
Yleistä

OEM on Bosch Rexrothin valtuutettu kumppani!

OEM Finland on aloittanut yhteistyön Bosch Rexrothin kanssa vahvistaakseen tarjontaansa servomoottoreiden, sekä kokoonpano -ja lineaariteknologian alueilla.

igus huoltovapaa laakeri
Tuoteuutiset

igus huoltovapaat laakerit

Igus tarjoaa korkealaatuiset, huoltovapaat laakeri- ja nivelpääratkaisut vaativiin käyttöolosuhteisiin.

OEM Open Day 26
Yleistä

OEM Open Day 2026 – Minimessut houkuttelivat ennätysmäärän kävijöitä!

OEM Open Day järjestettiin tänä vuonna uudella konseptilla, mikä osoittautui mieleiseksi asiakkaillemme, joita saapui paikalle miltei 100 henkeä!

Suosikit Tilausnumero: A A1 ±0,35 A2 C C1 C2 C3 H ±0,35 H1 ±0,35 H5 K2 K3 Max. kiristysmomentti Paino Hinta
drylin huoltovapaat lineaarituotteet
Kelkka, 15 koko, säädettävä välys
Tuotenumero:
TW-01-15 Kopioitu!
30 mm
16 mm
38 mm
74 mm
50 mm
30 mm
9 mm
24 mm
4 mm
16 mm
M5
M4
1,5
110 g
drylin huoltovapaat lineaarituotteet
Kelkka, 20 koko, säädettävä välys
Tuotenumero:
TW-01-20 Kopioitu!
40 mm
21,5 mm
53 mm
87 mm
61 mm
40 mm
10 mm
30 mm
5 mm
19,8 mm
M6
M5
2,5
190 g
drylin huoltovapaat lineaarituotteet
Kelkka, 25 koko, säädettävä välys
Tuotenumero:
TW-01-25 Kopioitu!
45 mm
23,5 mm
57 mm
96 mm
68 mm
45 mm
11 mm
36 mm
5 mm
24,8 mm
M8
M6
6
290 g
drylin huoltovapaat lineaarituotteet
Kelkka, 30 koko, säädettävä välys
Tuotenumero:
TW-01-30 Kopioitu!
52 mm
31 mm
72 mm
109 mm
79 mm
52 mm
12 mm
42 mm
6,5 mm
27 mm
M10
M8
15
500 g

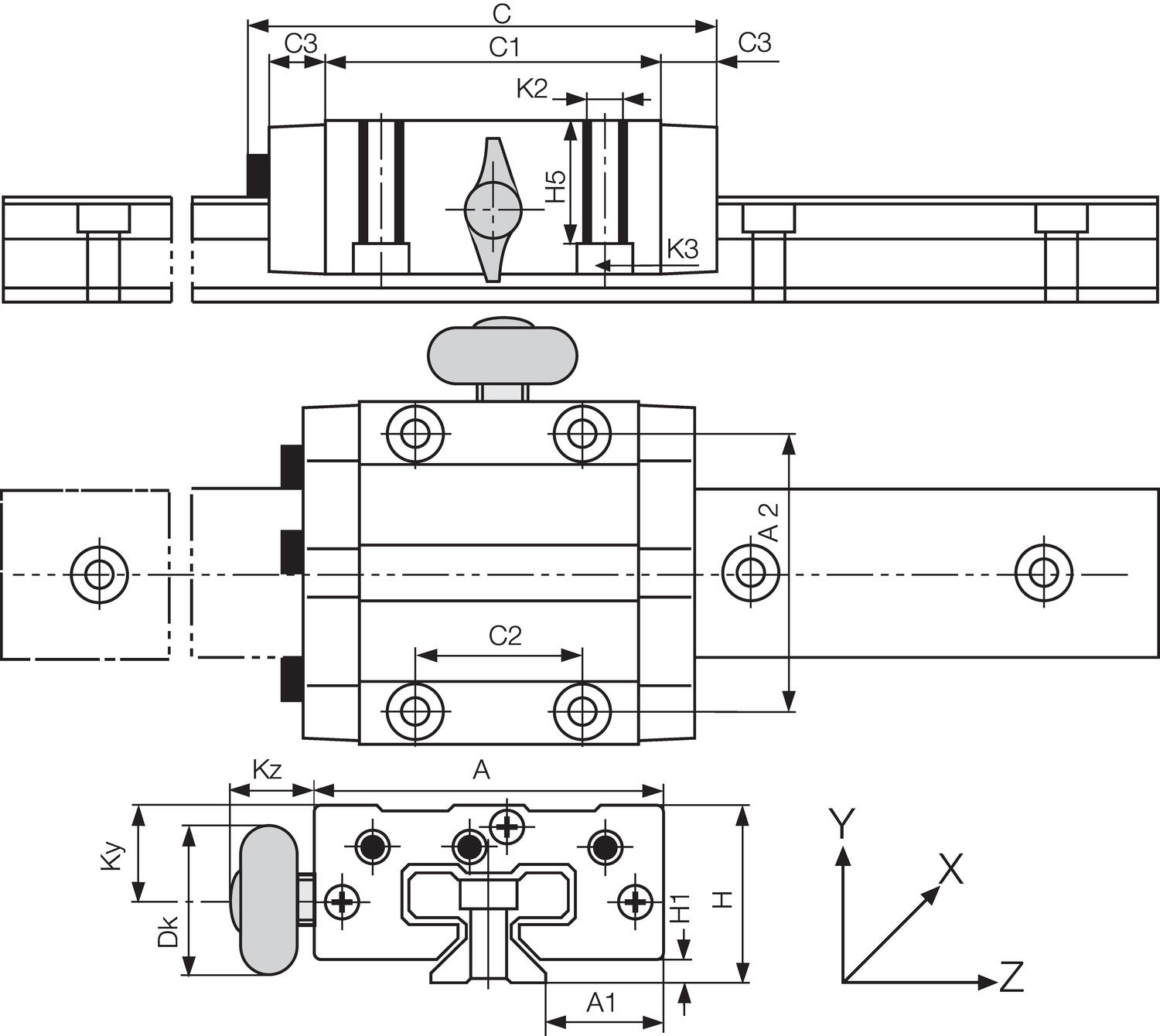

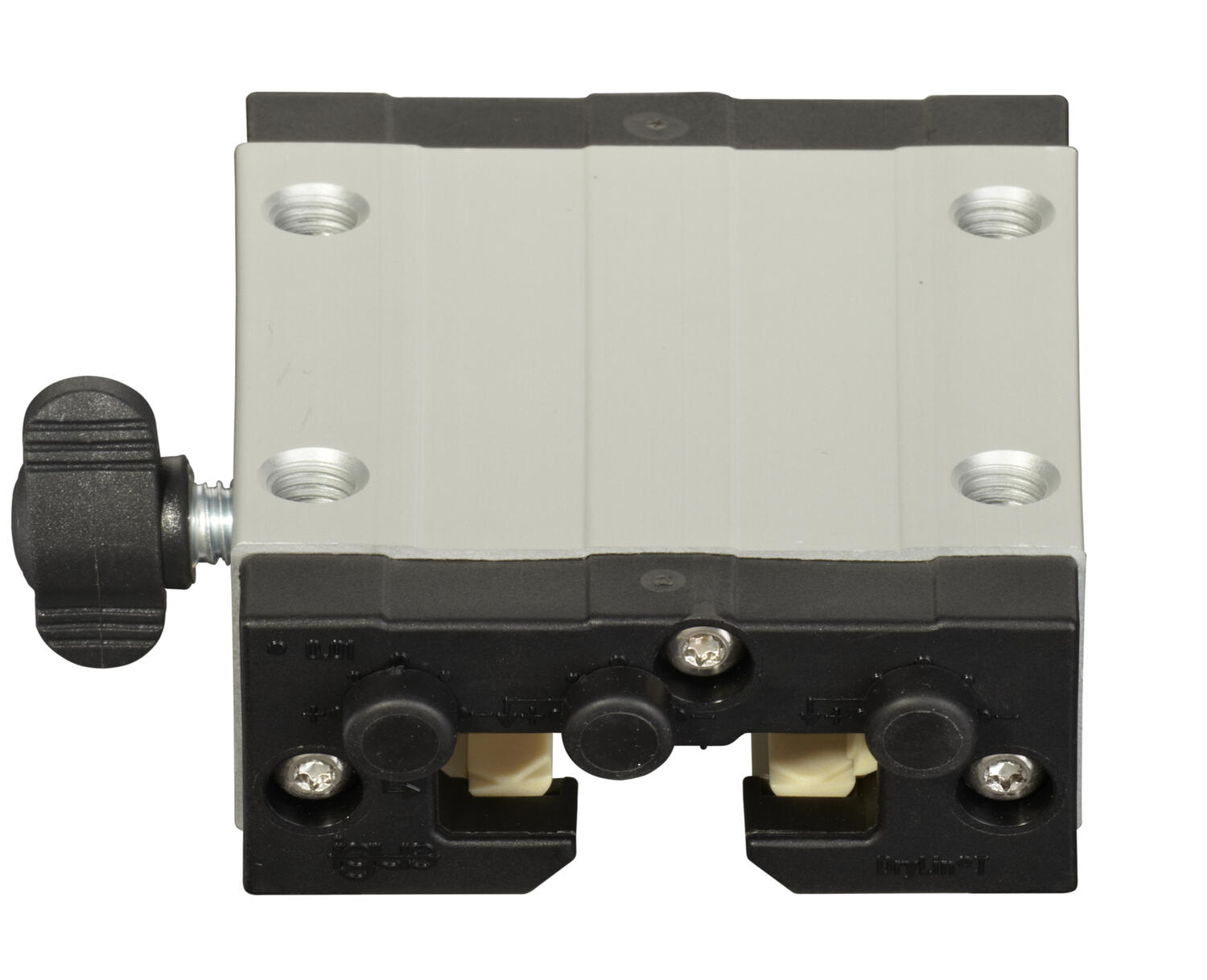

Kelkka säädettävällä välys kiristimellä
Kelkka, 15 koko, säädettävä välys kiristimellä
Tuotenumero:
TW-01-15-HKA Kopioitu!
30 mm
16 mm
38 mm
74 mm
50 mm
30 mm
9 mm
24 mm
4 mm
16 mm
M5
M4
1,5
110 g
Kelkka säädettävällä välys kiristimellä
Kelkka, 20 koko, säädettävä välys kiristimellä
Tuotenumero:
TW-01-20-HKA Kopioitu!
40 mm
21,5 mm
53 mm
87 mm
61 mm
40 mm
10 mm
30 mm
5 mm
19,8 mm
M6
M5
2,5
190 g
Kelkka säädettävällä välys kiristimellä
Kelkka, 25 koko, säädettävä välys kiristimellä
Tuotenumero:
TW-01-25-HKA Kopioitu!
45 mm
23,5 mm
57 mm
96 mm
68 mm
45 mm
11 mm
36 mm
5 mm
24,8 mm
M8
M6
6
290 g
Kelkka säädettävällä välys kiristimellä
Kelkka, 30 koko, säädettävä välys kiristimellä
Tuotenumero:
TW-01-30-HKA Kopioitu!
52 mm
31 mm
72 mm
109 mm
79 mm
52 mm
12 mm
42 mm
6,5 mm
27 mm
M10
M8
15
500 g

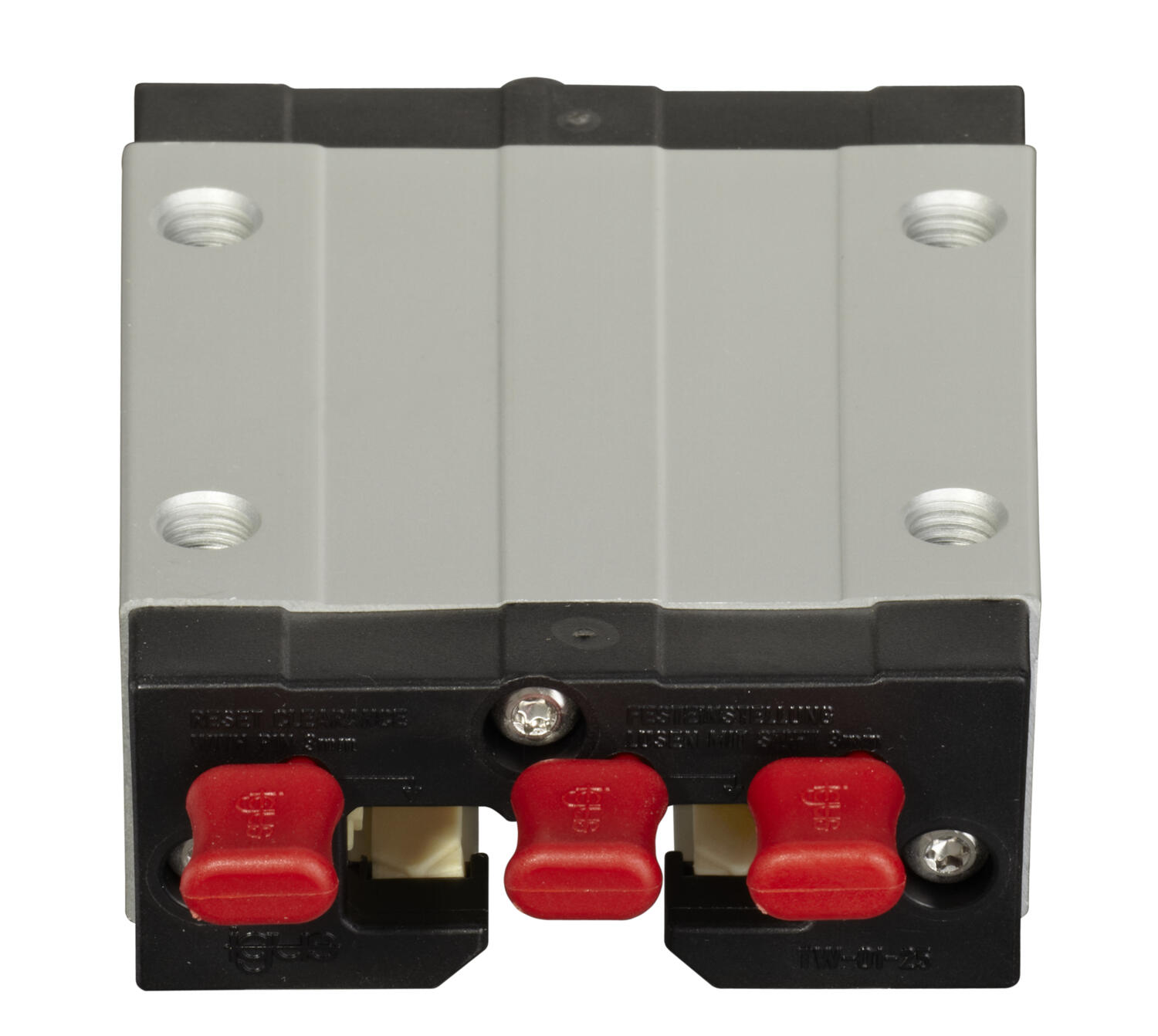

Kelkka automaattivälyksellä
Kelkka, 15 koko, automaattivälys
Tuotenumero:
TWA-01-15 Kopioitu!
30 mm
16 mm
38 mm
68 mm
50 mm
30 mm
9 mm
24 mm
4 mm
16 mm
M5
M4
1,5
110 g
Kelkka automaattivälyksellä
Kelkka, 20 koko, automaattivälys
Tuotenumero:
TWA-01-20 Kopioitu!
40 mm
21,5 mm
53 mm
81 mm
61 mm
40 mm
10 mm
30 mm
5 mm
19,8 mm
M6
M5
2,5
190 g
Kelkka automaattivälyksellä
Kelkka, 25 koko, automaattivälys
Tuotenumero:
TWA-01-25 Kopioitu!
45 mm
23,5 mm
57 mm
90 mm
68 mm
45 mm
11 mm
36 mm
5 mm
24,8 mm
M8
M6
6
290 g
Kelkka automaattivälyksellä
Kelkka, 30 koko, automaattivälys
Tuotenumero:
TWA-01-30 Kopioitu!
52 mm
31 mm
72 mm
103 mm
79 mm
52 mm
12 mm
42 mm
6,5 mm
27 mm
M10
M8
15
500 g

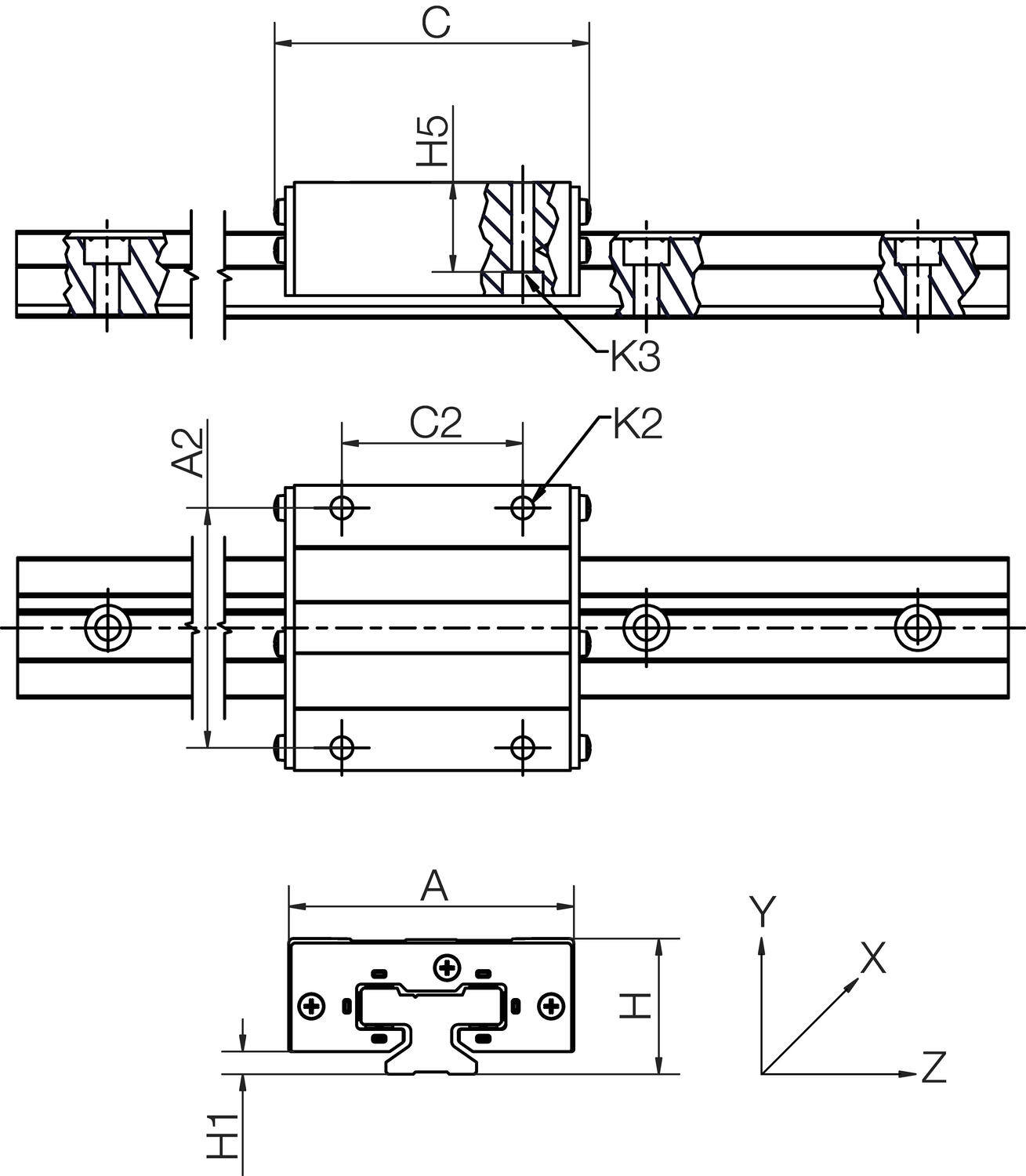

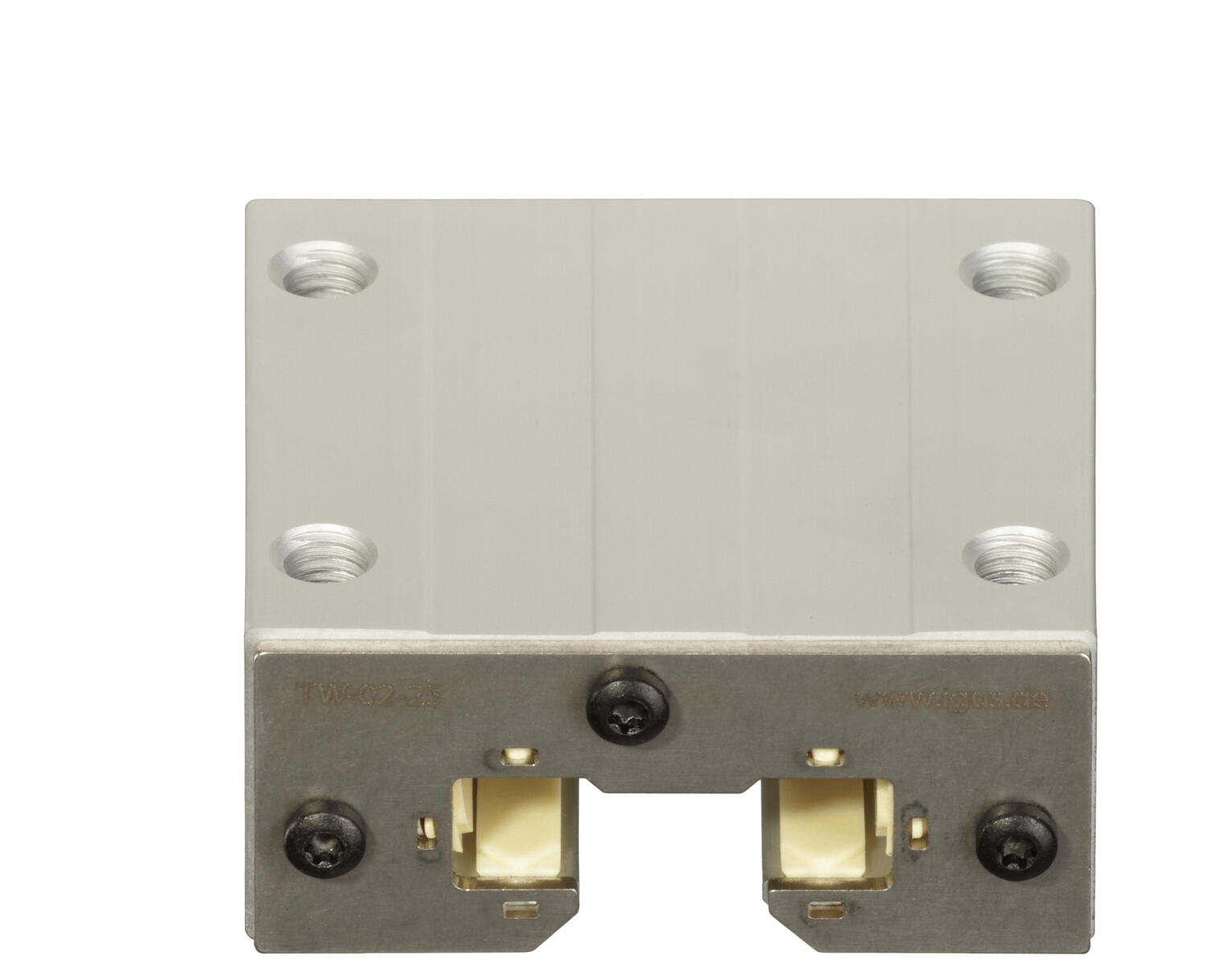

Kelkka järeä
Kelkka, 20 koko, järeä
Tuotenumero:
TW-02-20 Kopioitu!
40 mm
21,5 mm
53 mm
70 mm
40 mm
30 mm
5 mm
19,8 mm
M6
M5
190 g
Kelkka järeä
Kelkka, 25 koko, järeä
Tuotenumero:
TW-02-25 Kopioitu!
45 mm
23,5 mm
57 mm
77 mm
45 mm
36 mm
5 mm
24,8 mm
M8
M6
290 g
Kelkka järeä
Kelkka, 30 koko, järeä
Tuotenumero:
TW-02-30 Kopioitu!
52 mm
31 mm
72 mm
92 mm
52 mm
42 mm
6,5 mm
27 mm
M10
M8
500 g

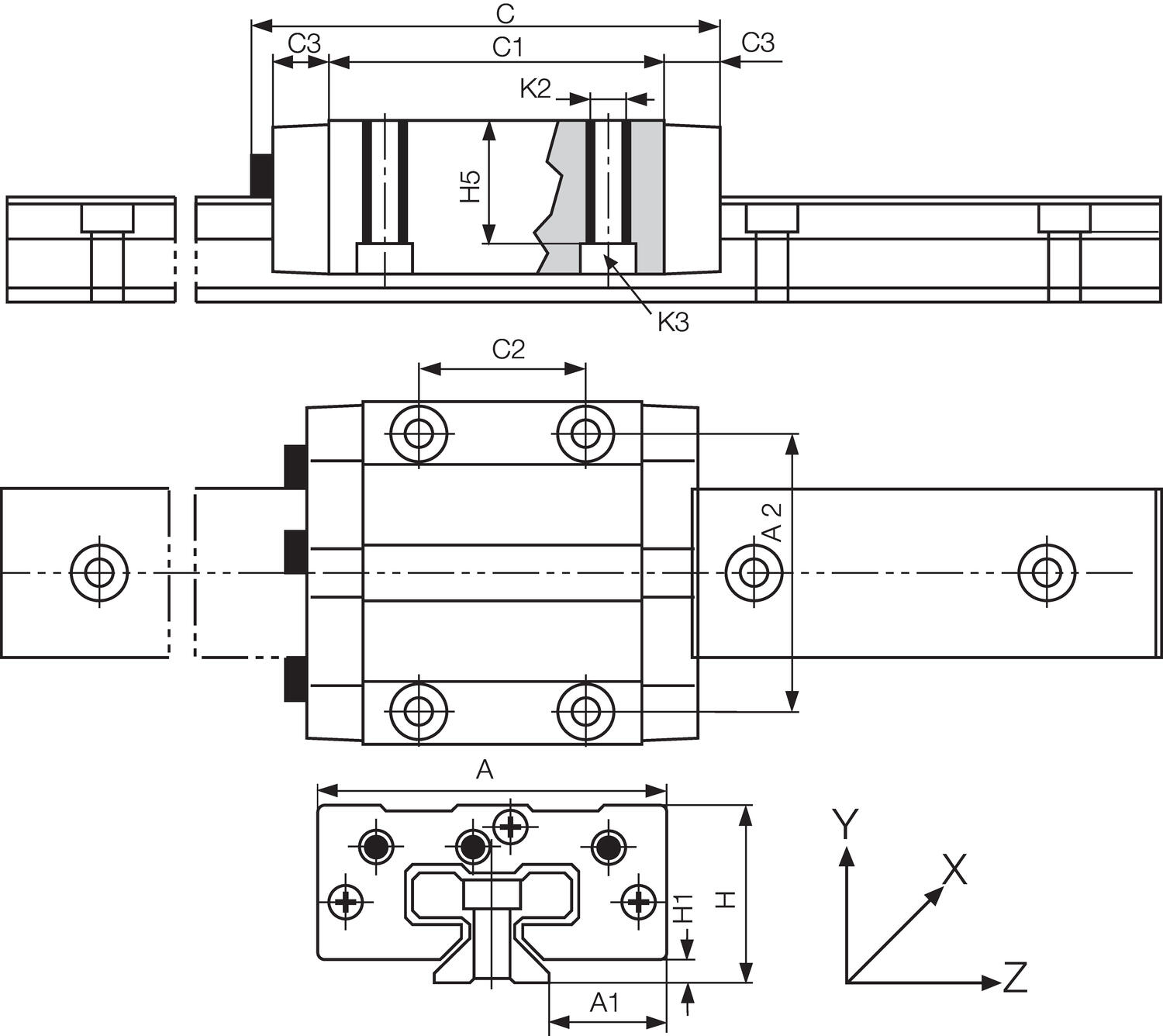

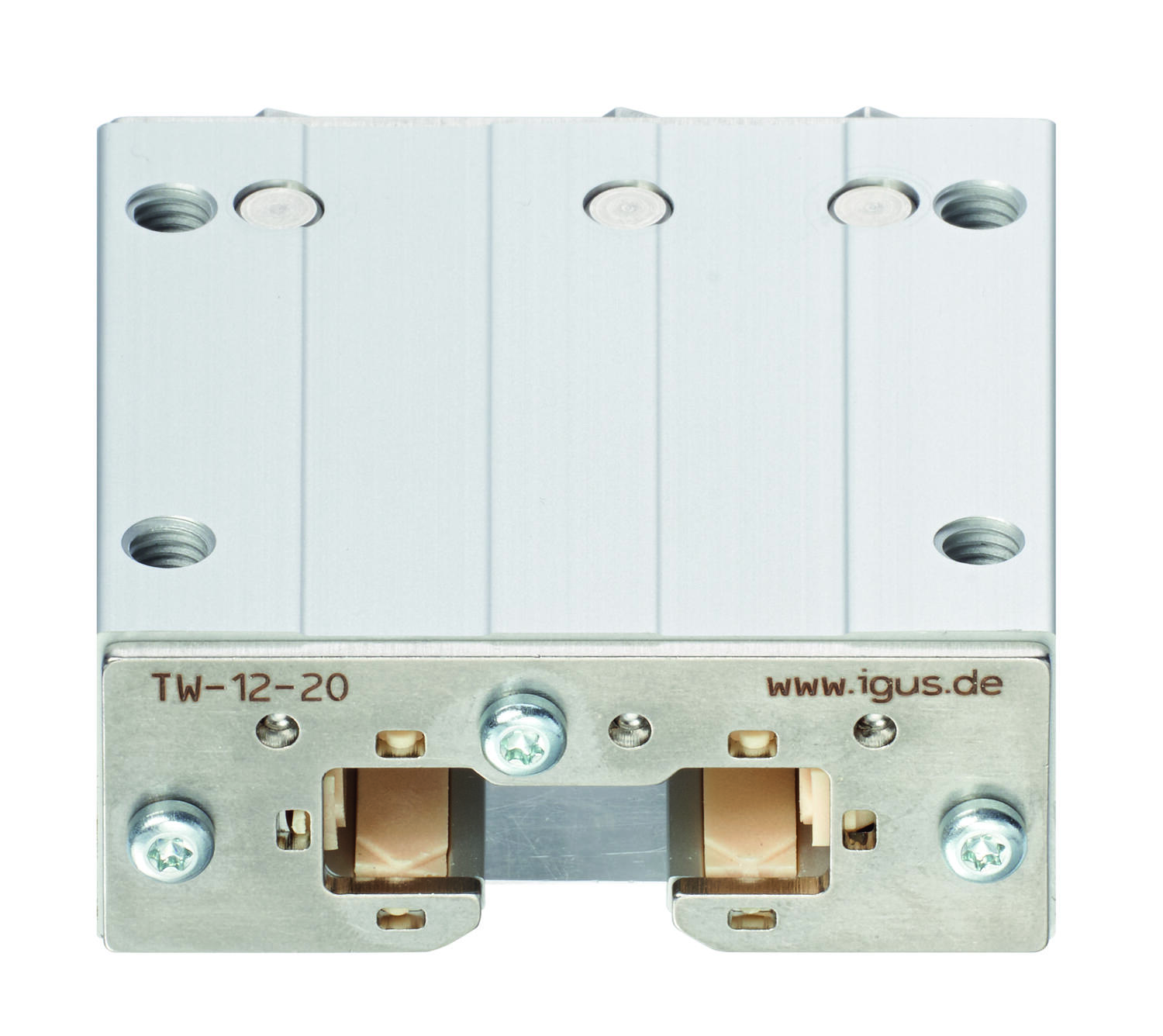

Kelkka säädettävällä välyksellä
Kelkka, 20 koko, järeä, säädettävä välys
Tuotenumero:
TW-12-20 Kopioitu!
40 mm
53 mm
72 mm
40 mm
30 mm
5 mm
19,8 mm
M6
M5
190 g

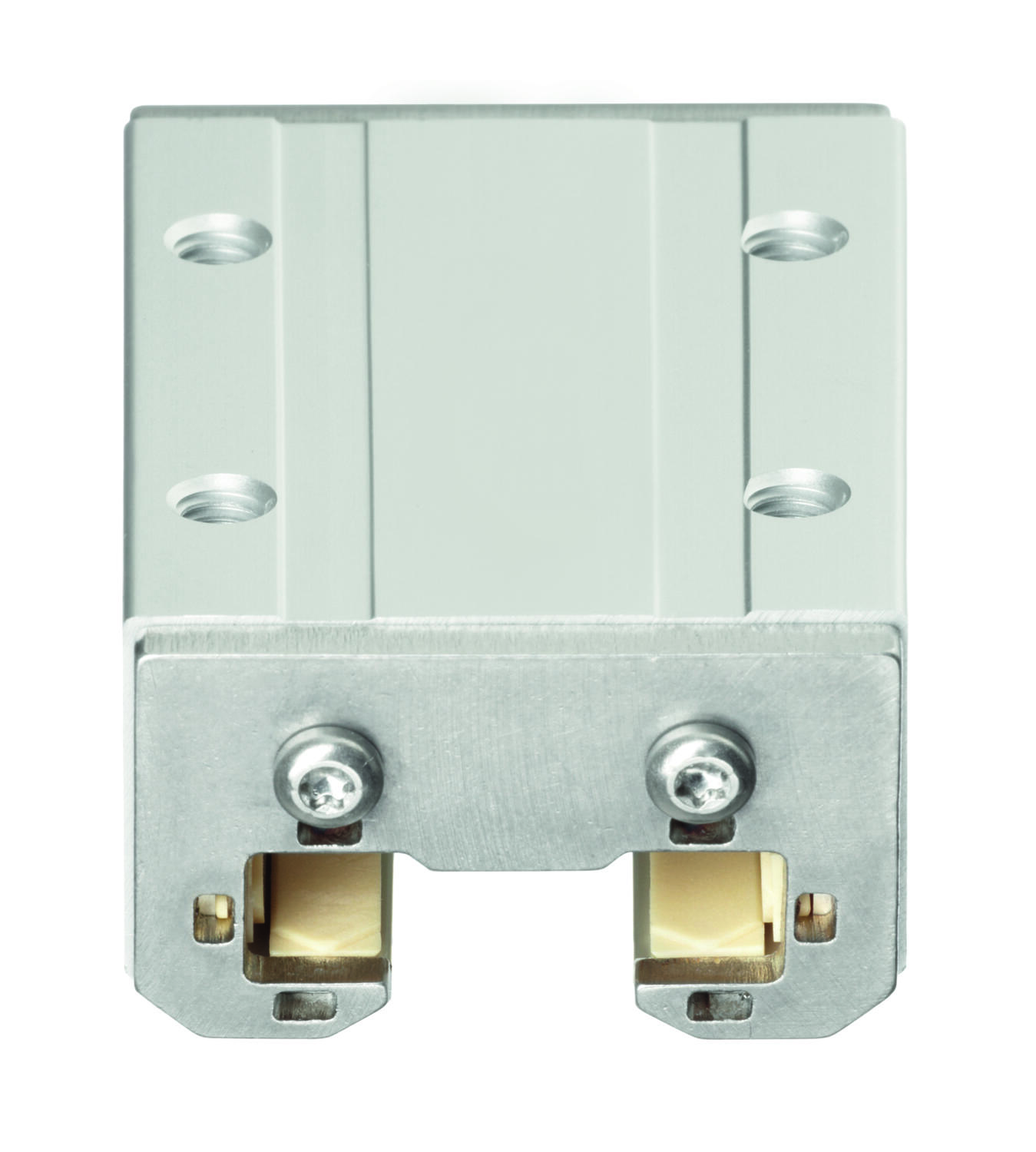

Kelkka koko 25 kompakti
Kelkka, 25 koko, kompakti
Tuotenumero:
TW-03-25 Kopioitu!
35 mm
14 mm
35 mm
81 mm
67,4 mm
35 mm
36 mm
5 mm
13 mm
M6
6
160 g

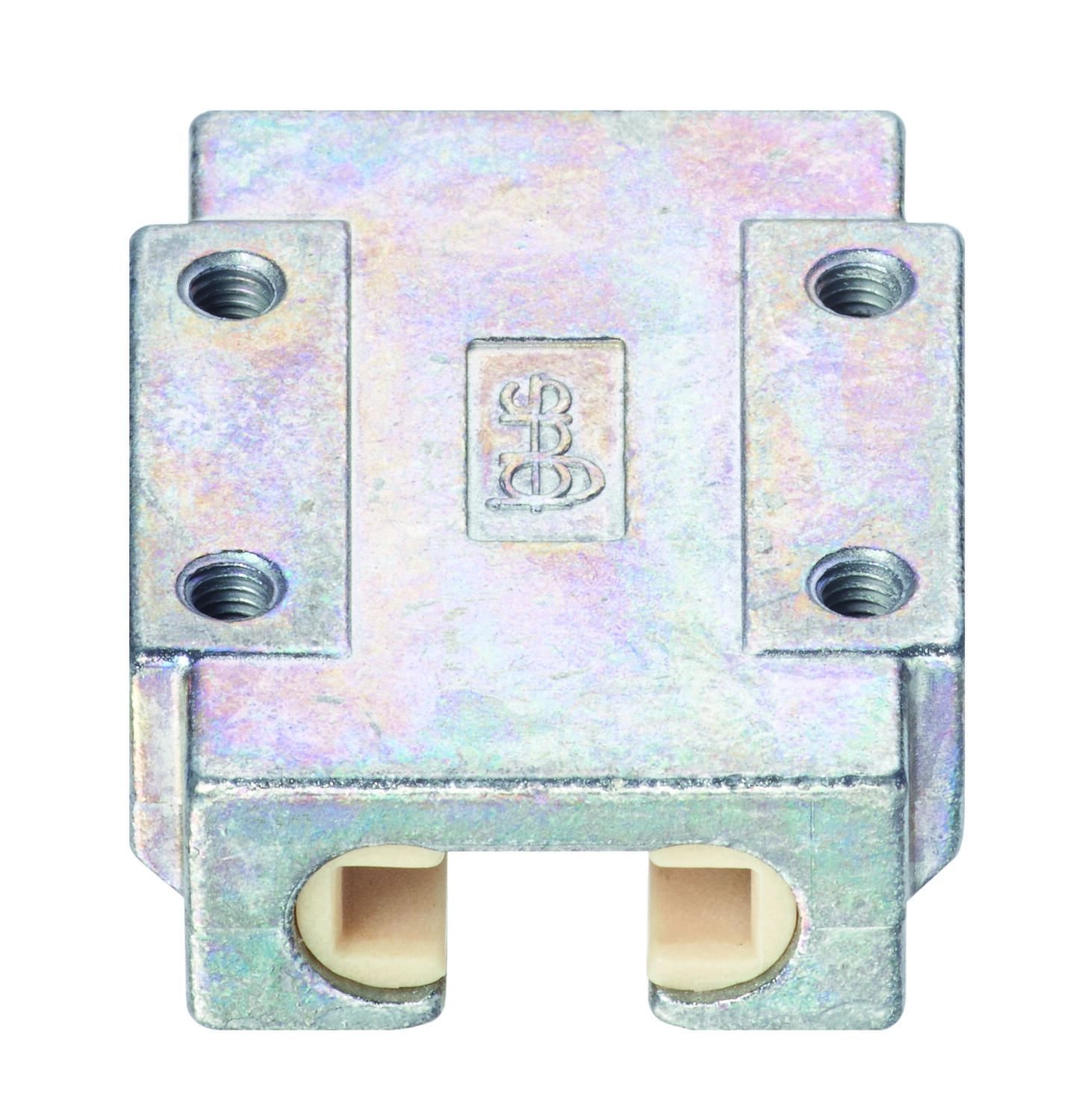

Kelkka mini
Kelkka, 7 koko, mini
Tuotenumero:
TW-04-07 Kopioitu!
8 mm
5 mm
12 mm
23 mm
21 mm
8 mm
8 mm
1,5 mm
M2
0,25
8 g
Kelkka mini
Kelkka, 9 koko, mini
Tuotenumero:
TW-04-09 Kopioitu!
13 mm
5,5 mm
15 mm
29 mm
18 mm
13 mm
10 mm
1,7 mm
7,2 mm
M2
M2
0,25
17 g
Kelkka mini
Kelkka, 12 koko, mini
Tuotenumero:
TW-04-12 Kopioitu!
15 mm
7,5 mm
20 mm
34 mm
22 mm
15 mm
13 mm
2,2 mm
9,5 mm
M3
M2
0,5
34 g
Kelkka mini
Kelkka, 15 koko, mini
Tuotenumero:
TW-04-15 Kopioitu!
20 mm
8,5 mm
25 mm
42 mm
31 mm
20 mm
16 mm
2,8 mm
11 mm
M3
M2
0,5
61 g

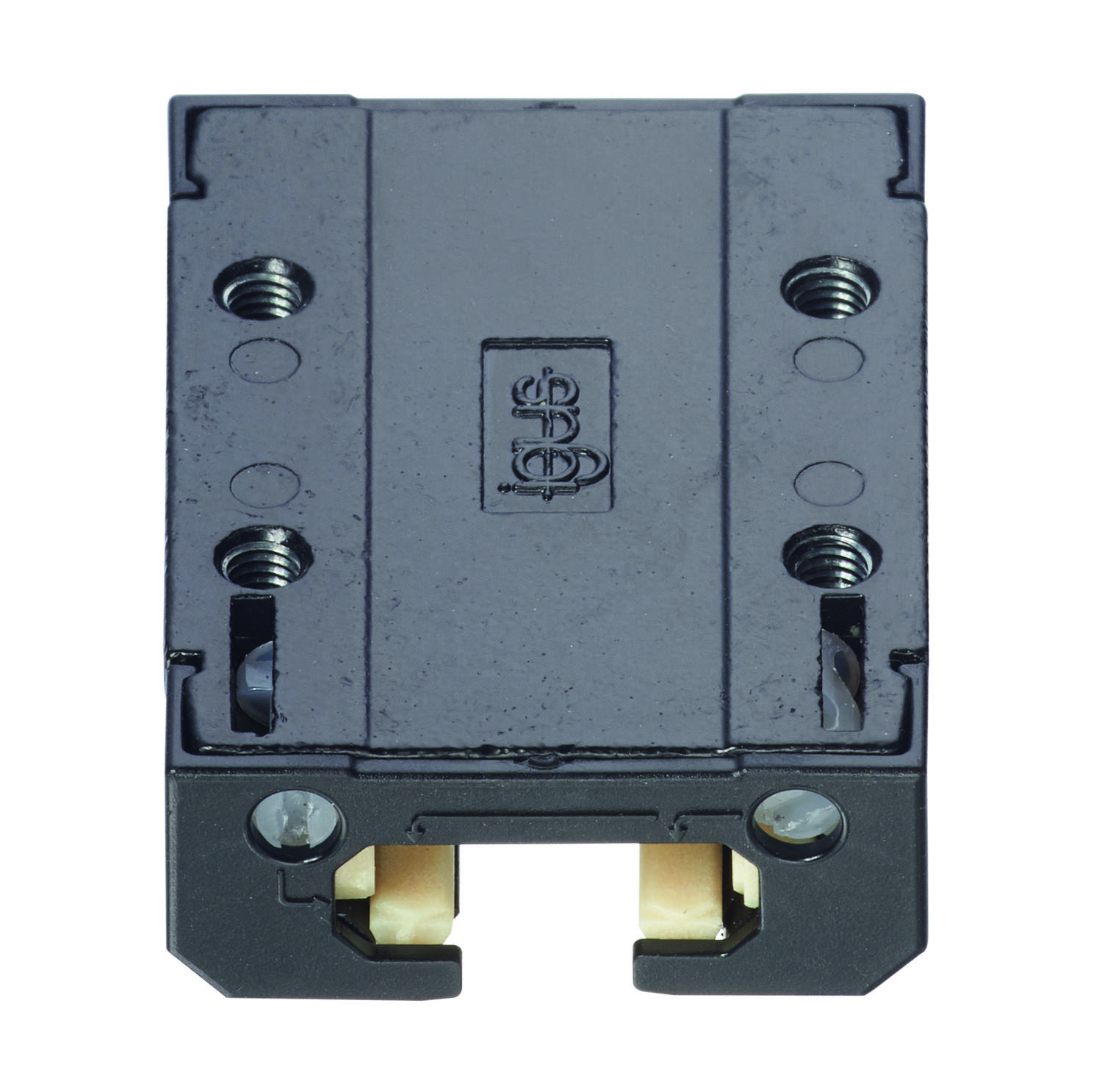

Kelkka säädettävällä välyksellä
Kelkka, 12 koko mini, säädettävä välys
Tuotenumero:
TWE-04-12 Kopioitu!
15 mm
7,5 mm
20 mm
38 mm
36 mm
15 mm
13 mm
2,2 mm
9,5 mm
M3
M2
36 g
Kelkka säädettävällä välyksellä
Kelkka, 15 koko mini, säädettävä välys
Tuotenumero:
TWE-04-15 Kopioitu!
20 mm
8,5 mm
25 mm
45 mm
31 mm
20 mm
16 mm
2,8 mm
11 mm
M3
M2
61 g
