Han-Com® kosketinosat

HARTING Han-Com® kosketinosat yhdistävät virransyötön ja signaalinsiirron kätevästi yhteen liittimeen. Isommat pinnit tarkoitettu virransyöttöön, jolloin pienemmät jäävät täysin signaalinsiirtoa varten. Tuotenimeä luetaan esim. K4/2, joka tarkoittaa 4-virransyöttöpinniä ja 2-signaalipinniä.



Lue lisää
  • Han® B koteloihin
  • Nimellisvirta 63A - 100A
  • 4-42 napainen

Valitse tuote

Valitse tuote
HARTNG_logo_PP_centered_HKS04KProcess.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tilaustiedot

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Liitäntä Ruuviliitäntä
Tyyppi Uros
Koko 16B
Min. johdinala 1,5 mm²
Max. johdinala 16 mm²
Nimellisvirta 80 A

*Invisible Heading*
Nimellisjännite 830 V
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 125 °C
Hyväksynnät CSA, UL
Napaluku 4

Tiedostot

Tuotekuvaus

HARTING Han-Com® kosketinosat yhdistävät virransyötön ja signaalinsiirron kätevästi yhteen liittimeen. Isommat pinnit tarkoitettu virransyöttöön, jolloin pienemmät jäävät täysin signaalinsiirtoa varten. Tuotenimeä luetaan esim. K4/2, joka tarkoittaa 4-virransyöttöpinniä ja 2-signaalipinniä.



Tilaustiedot

Han K 4/0 (4 x 80A 830V 1,5-16 mm²)

Han K 4/2 (4 x 80A 830V 1,5-16 mm² + 2 x 16A 400V 0,5-2,5mm²)

Han K 4/8 (4 x 80A 830V 1,5-16 mm² + 8 x 16A 400V 0,5-2,5mm²)

Han K 6/6 (6 x 100A 690V 16-35mm² + 6 x 16A 400V 0,25-2,5mm²)

Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Kaapelien kierretavat
Tuki

Star-quad eli nelikierrekaapelin edut


Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).

Olemme mukana myös Pohjoinen Teollisuus messuilla
Yleistä

Pohjoinen teollisuus 2026

Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!

Moottorikaapelin ja servokaapelin erot
Tuki

Moottorikaapelin ja servokaapelin erot

Mikä oikeastaan on servo- ja moottorikaapelin välinen ero? Voiko servokaapelia käyttää tavallisen kolmivaihemoottorin liittämiseen?

Olemme sähkömessuilla
Yleistä

Olemme mukana Sähkö–Electricity-messuilla!

Sähkö–Electricity 26 on uusi kansainvälinen sähköalan ammattitapahtuma, joka kattaa koko toimialan. Tule käymään ja katso mitä osastoltamme 7g120 löytyy!

OEM Finlandin uusi valmistaja Marechal Electric
Tuoteuutiset

Voimavirtapistokkeet ja -pistorasiat nyt valikoimassamme

MARECHAL ELECTRIC on teollisten sähkökytkentöjen edelläkävijä, joka valmistaa mm. teollisuuspistokkeita ja pistorasioita, joiden virrankesto kattaa erittäin laajan alueen 5 A:sta aina 1250 A:n saakka.

SAB SS 99 ECO
Tuoteuutiset

S 99 ECO on tilaa säästävä ratkaisu dynaamisiin teollisuussovelluksiin

S 99 ECO on suunniteltu dynaamisiin teollisuussovelluksiin, joissa tila on rajallinen ja kaapelilta vaaditaan pitkäikäistä suorituskykyä jatkuvassa liikkeessä.

Suosikit Tilausnumero: Liitäntä Tyyppi Koko Min. johdinala Max. johdinala Nimellisvirta Nimellisjännite Min. käyttölämpötila Max. käyttölämpötila Hyväksynnät Napaluku Napaluku Hinta
Han-Com® kosketinosat
Han® K 4/0 Kosketinosa uros ruuvi
Tuotenumero:
09380062611 Kopioitu!
Ruuviliitäntä
Uros
16B
1,5 mm²
16 mm²
80 A
830 V
-40 °C
125 °C
CSA, UL
4
09_38_006_2701_CMYK01.TIF__CMYK.tif
Han® K 4/0 Kosketinosa naaras ruuvi
Tuotenumero:
09380062711 Kopioitu!
Ruuviliitäntä
Naaras
16B
1,5 mm²
16 mm²
80 A
830 V
-40 °C
125 °C
CSA, UL
4
Han-Com® kosketinosat
Han® K 4/2 Kosketinosa uros ruuvi
Tuotenumero:
09380062601 Kopioitu!
Ruuviliitäntä
Uros
16B
1,5 mm²
16 mm²
80 A
830 V
-40 °C
125 °C
CSA, UL
4
2
09_38_006_2701_CMYK01.TIF__CMYK.tif

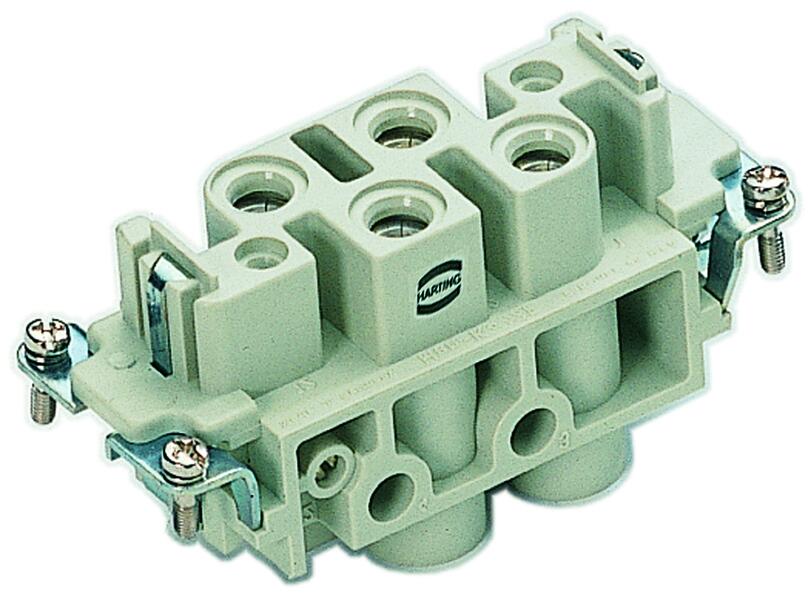

Han® K 4/2 Kosketinosa naaras ruuvi
Tuotenumero:
09380062701 Kopioitu!
Ruuviliitäntä
Naaras
16B
1,5 mm²
16 mm²
80 A
830 V
-40 °C
125 °C
CSA, UL
4
2
09_38_012_2601_CMYK01.TIF__CMYK.tif

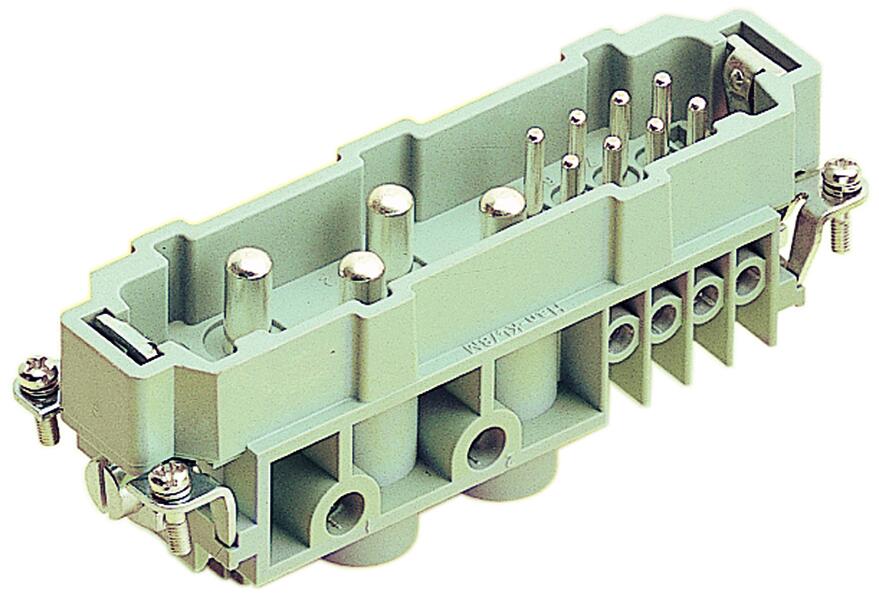

Han® K 4/8 Kosketinosa uros ruuvi
Tuotenumero:
09380122601 Kopioitu!
Ruuviliitäntä
Uros
24B
1,5 mm²
16 mm²
80 A
830 V
-40 °C
125 °C
CSA, UL
4
8
09_38_012_2701_CMYK01.TIF__CMYK.tif

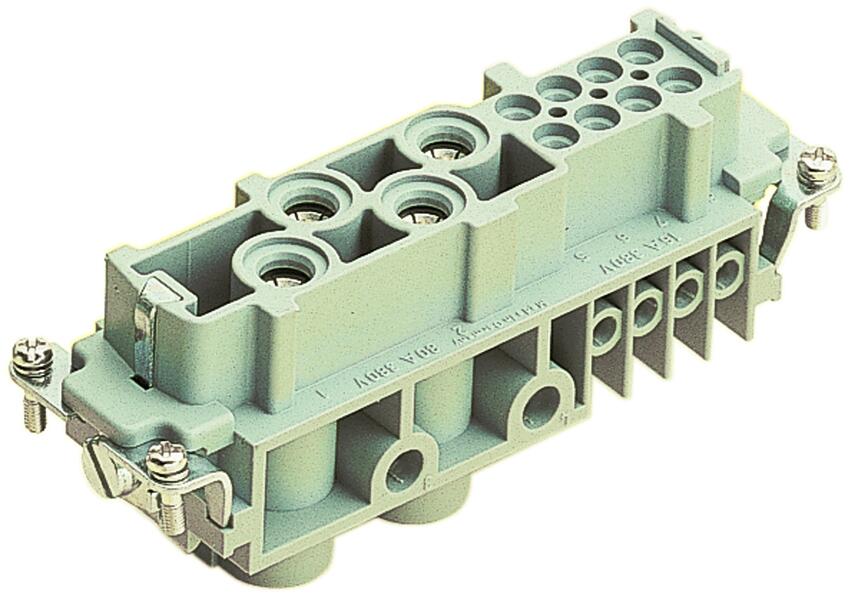

Han® K 4/8 Kosketinosa naaras ruuvi
Tuotenumero:
09380122701 Kopioitu!
Ruuviliitäntä
Naaras
24B
1,5 mm²
16 mm²
80 A
830 V
-40 °C
125 °C
CSA, UL
4
8
09_38_012_2651_CMYK01.TIF__CMYK.tif

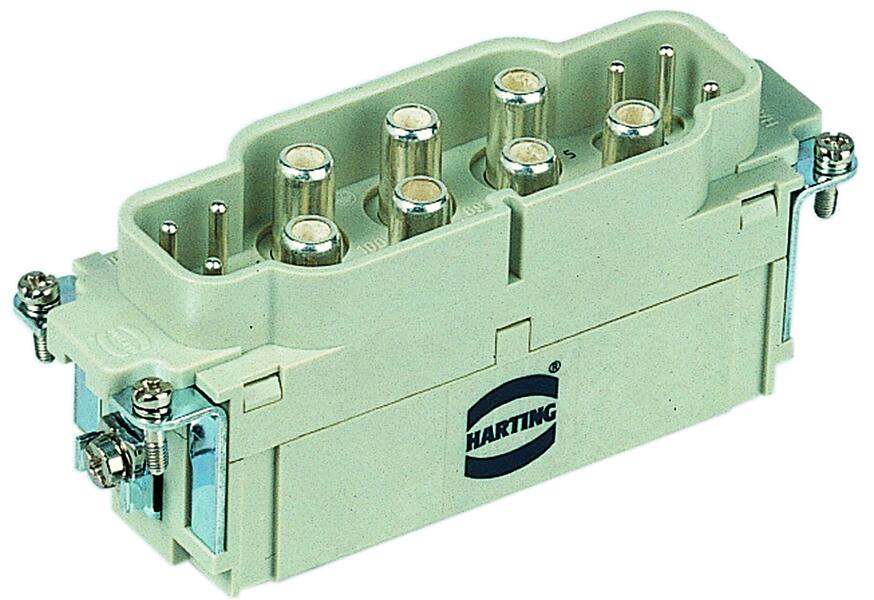

Han® K 6/6 Kosketinosa uros ruuvi
Tuotenumero:
09380122651 Kopioitu!
Ruuviliitos, aksiaalinen, Ruuviliitäntä
Uros
24B
16 mm²
35 mm²
100 A
690 V
-40 °C
125 °C
CSA, UL
6
6
09_38_012_2751_CMYK01.TIF__CMYK.tif

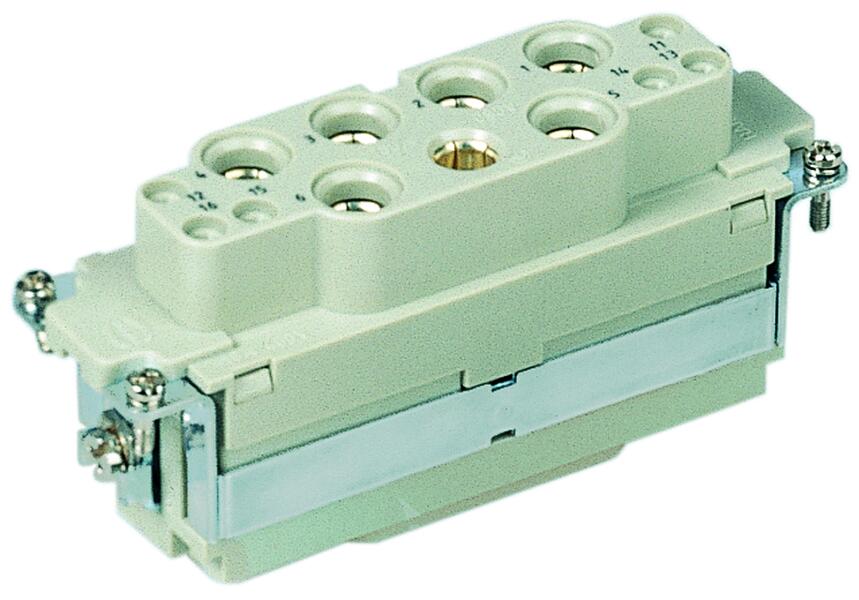

Han® K 6/6 Kosketinosa naaras ruuvi
Tuotenumero:
09380122751 Kopioitu!
Ruuviliitos, aksiaalinen, Ruuviliitäntä
Naaras
24B
16 mm²
35 mm²
100 A
690 V
-40 °C
125 °C
CSA, UL
6
6

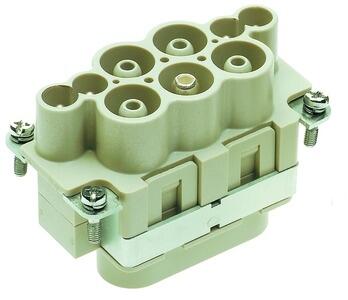

Han® K 4/4 Kosketinosa uros ruuvi
Tuotenumero:
09380082601 Kopioitu!
Ruuviliitos, aksiaalinen, Jousiliitin
Uros
10B
6 mm²
16 mm²
63 A
690 V
-40 °C
125 °C
CSA, UL
4
4

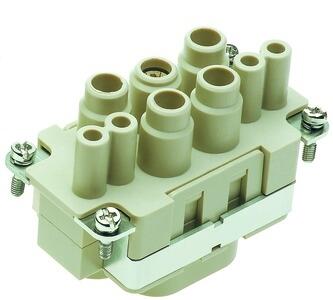

Han® K 4/4 Kosketinosa naaras ruuvi
Tuotenumero:
09380082701 Kopioitu!
Ruuviliitos, aksiaalinen, Jousiliitin
Naaras
10B
6 mm²
16 mm²
63 A
690 V
-40 °C
125 °C
CSA, UL
4
4
Han® K 4/4 Kosketinosa uros ruuvi
Tuotenumero:
09380082602 Kopioitu!
Ruuviliitos, aksiaalinen, Jousiliitin
Uros
10B
10 mm²
22 mm²
63 A
690 V
-40 °C
125 °C
CSA, UL
4
4
Han® K 4/4 Kosketinosa naaras ruuvi
Tuotenumero:
09380082702 Kopioitu!
Ruuviliitos, aksiaalinen, Jousiliitin
Naaras
10B
10 mm²
22 mm²
63 A
690 V
-40 °C
125 °C
CSA, UL
4
4

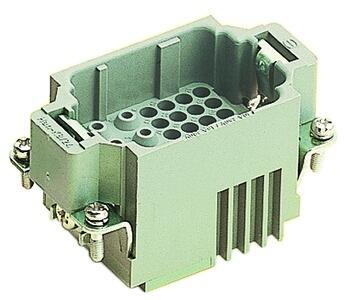

Han® K 8/24 Kosketinosa uros puristus
Tuotenumero:
09380323001 Kopioitu!
Puristusliitos
Uros
10B
0,5 mm²
4 mm²
16 A
400 V
-40 °C
125 °C
CSA, UL
8
24

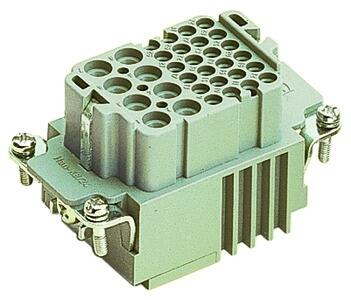

Han® K 8/24 Kosketinosa naaras puristus
Tuotenumero:
09380323101 Kopioitu!
Puristusliitos
Naaras
10B
0,5 mm²
4 mm²
16 A
400 V
-40 °C
125 °C
CSA, UL
8
24
Langaton painonappi

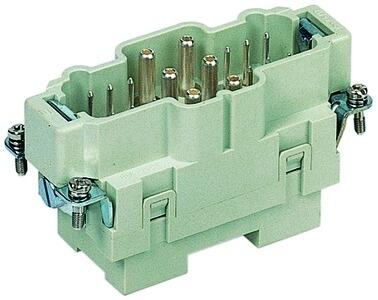

Han® K 6/12 Kosketinosa uros ruuvi
Tuotenumero:
09380182601 Kopioitu!
Puristusliitos
Uros
16B
2,5 mm²
8 mm²
40 A
690 V
-40 °C
125 °C
CSA, UL
6
12

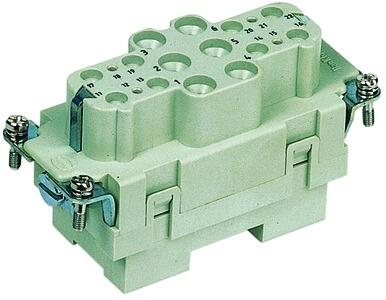

Han® K 6/12 Kosketinosa naaras ruuvi
Tuotenumero:
09380182701 Kopioitu!
Puristusliitos
Naaras
16B
2,5 mm²
8 mm²
40 A
690 V
-40 °C
125 °C
CSA, UL
6
12

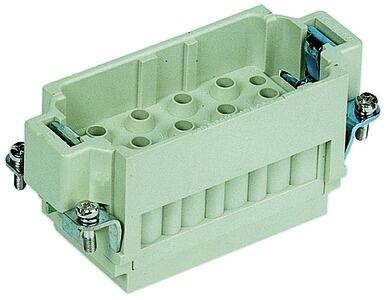

Han® K 12/2 Kosketinosa uros puristus
Tuotenumero:
09320123001 Kopioitu!
Puristusliitos
Uros
16B
1,5 mm²
6 mm²
40 A
690 V
-40 °C
125 °C
CSA, UL
12
2

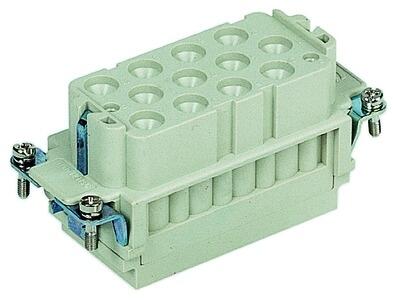

Han® K 12/2 Kosketinosa naaras puristus
Tuotenumero:
09320123101 Kopioitu!
Puristusliitos
Naaras
16B
1,5 mm²
6 mm²
40 A
690 V
-40 °C
125 °C
CSA, UL
2
2
