Han-Compact® Kosketinosat

HARTING Han-Compact® kosketinosat yhdistävät virransyötön ja signaalinsiirron kätevästi yhteen liittimeen. Isommat pinnit tarkoitettu virransyöttöön, jolloin pienemmät jäävät täysin signaalinsiirtoa varten. Nämä kosketinosat menevät Han-Compact® kokoisiin koteloihin.



Lue lisää
  • Virta ja signaali
  • 16A - 40A
  • Aksiaaliruuvi- ja Han-Quick Lock® liitäntä
  • Han-Compact® koteloihin

Valitse tuote

Valitse tuote
HARTNG_logo_PP_centered_HKS04KProcess.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Liitäntä Ruuviliitos, aksiaalinen, Quick-Lock
Tyyppi Uros
Min. johdinala 2,5 mm²
Max. johdinala 6 mm²
Nimellisvirta 40 A
Nimellisjännite 690 V
Materiaali Polykarbonaatti

*Invisible Heading*
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 125 °C
Napaluku 4
Napaluku 2
Kosketinpinnien materiaali Hopeoitu kupari

Tiedostot

Tuotekuvaus

HARTING Han-Compact® kosketinosat yhdistävät virransyötön ja signaalinsiirron kätevästi yhteen liittimeen. Isommat pinnit tarkoitettu virransyöttöön, jolloin pienemmät jäävät täysin signaalinsiirtoa varten. Nämä kosketinosat menevät Han-Compact® kokoisiin koteloihin.



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

Kaapelien kierretavat
Tuki

Star-quad eli nelikierrekaapelin edut


Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).

Olemme mukana myös Pohjoinen Teollisuus messuilla
Yleistä

Pohjoinen teollisuus 2026

Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!

Moottorikaapelin ja servokaapelin erot
Tuki

Moottorikaapelin ja servokaapelin erot

Mikä oikeastaan on servo- ja moottorikaapelin välinen ero? Voiko servokaapelia käyttää tavallisen kolmivaihemoottorin liittämiseen?

Olemme sähkömessuilla
Yleistä

Olemme mukana Sähkö–Electricity-messuilla!

Sähkö–Electricity 26 on uusi kansainvälinen sähköalan ammattitapahtuma, joka kattaa koko toimialan. Tule käymään ja katso mitä osastoltamme 7g120 löytyy!

OEM Finlandin uusi valmistaja Marechal Electric
Tuoteuutiset

Voimavirtapistokkeet ja -pistorasiat nyt valikoimassamme

MARECHAL ELECTRIC on teollisten sähkökytkentöjen edelläkävijä, joka valmistaa mm. teollisuuspistokkeita ja pistorasioita, joiden virrankesto kattaa erittäin laajan alueen 5 A:sta aina 1250 A:n saakka.

SAB SS 99 ECO
Tuoteuutiset

S 99 ECO on tilaa säästävä ratkaisu dynaamisiin teollisuussovelluksiin

S 99 ECO on suunniteltu dynaamisiin teollisuussovelluksiin, joissa tila on rajallinen ja kaapelilta vaaditaan pitkäikäistä suorituskykyä jatkuvassa liikkeessä.

Suosikit Tilausnumero: Liitäntä Tyyppi Min. johdinala Max. johdinala Nimellisvirta Nimellisjännite Materiaali Min. käyttölämpötila Max. käyttölämpötila Napaluku Napaluku Kosketinpinnien materiaali Hinta
Painemittarit matalille paineille
Han® Q 4/2 Kosketinosa uros Quick Lock®
Tuotenumero:
09120062662 Kopioitu!
Ruuviliitos, aksiaalinen, Quick-Lock
Uros
2,5 mm²
6 mm²
40 A
690 V
Polykarbonaatti
-40 °C
125 °C
4
2
Hopeoitu kupari

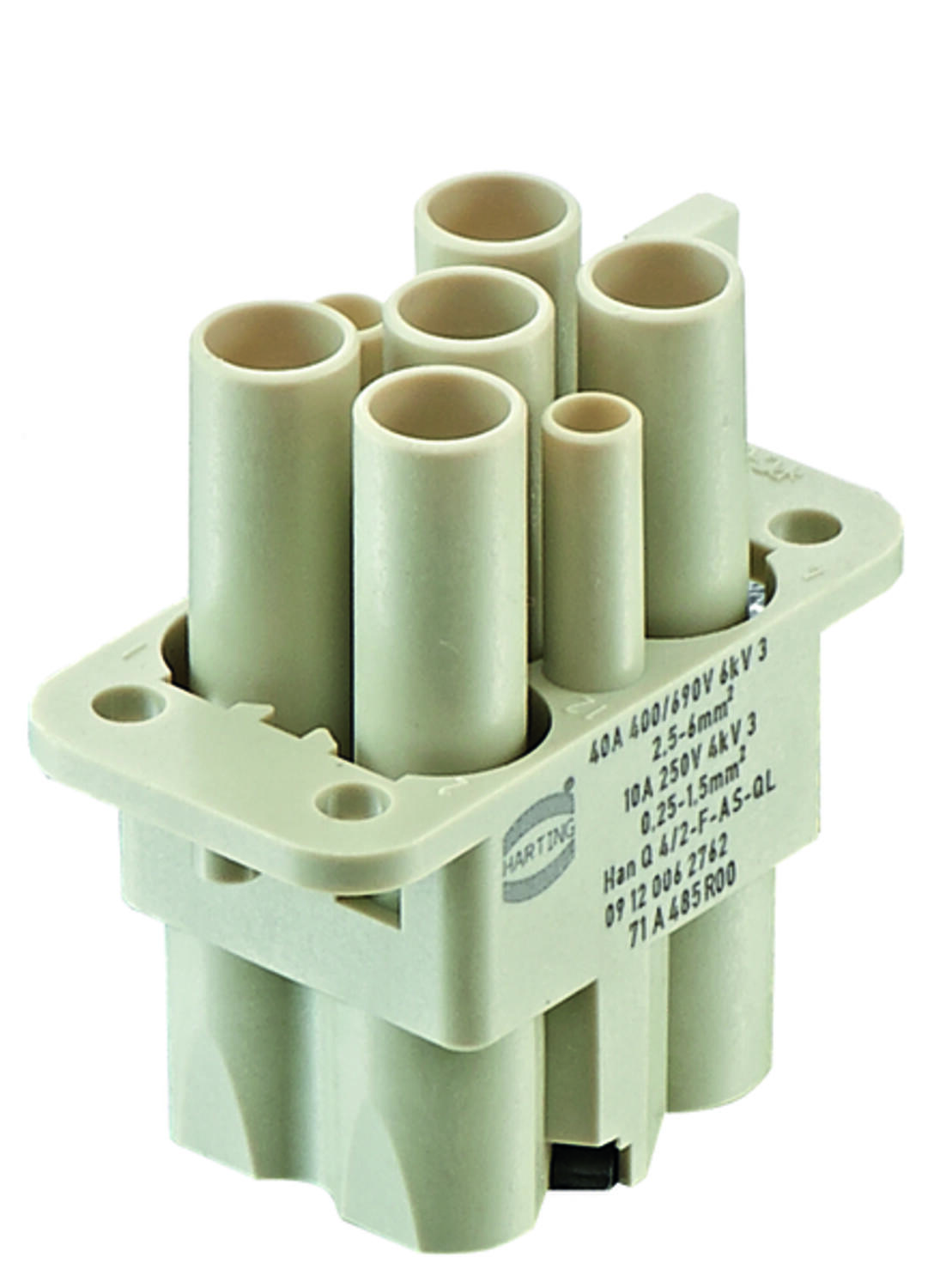

09_12_006_2762_CMYK01.TIF__CMYK.tif
Han® Q 4/2 Kosketinosa naaras Quick Lock®
Tuotenumero:
09120062762 Kopioitu!
Ruuviliitos, aksiaalinen, Quick-Lock
Naaras
2,5 mm²
6 mm²
40 A
690 V
Polykarbonaatti
-40 °C
125 °C
4
2
Hopeoitu kupari

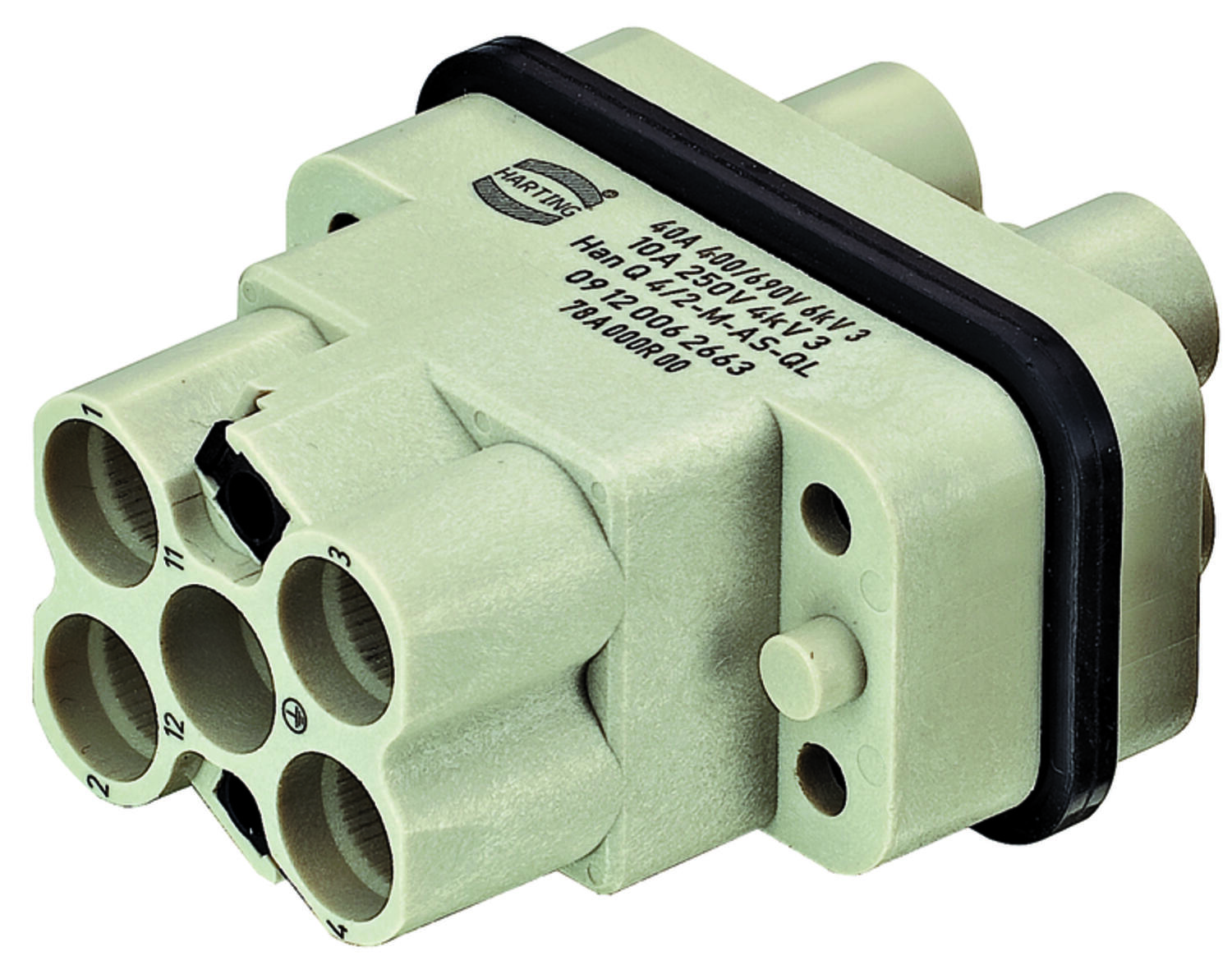

09_12_006_2663_CMYK01.TIF__CMYK.tif
Han® Q 4/2 Kosketinosa uros Quick Lock®
Tuotenumero:
09120062663 Kopioitu!
Ruuviliitos, aksiaalinen, Quick-Lock
Uros
4 mm²
10 mm²
40 A
690 V
Polykarbonaatti
-40 °C
125 °C
4
2
Hopeoitu kupari

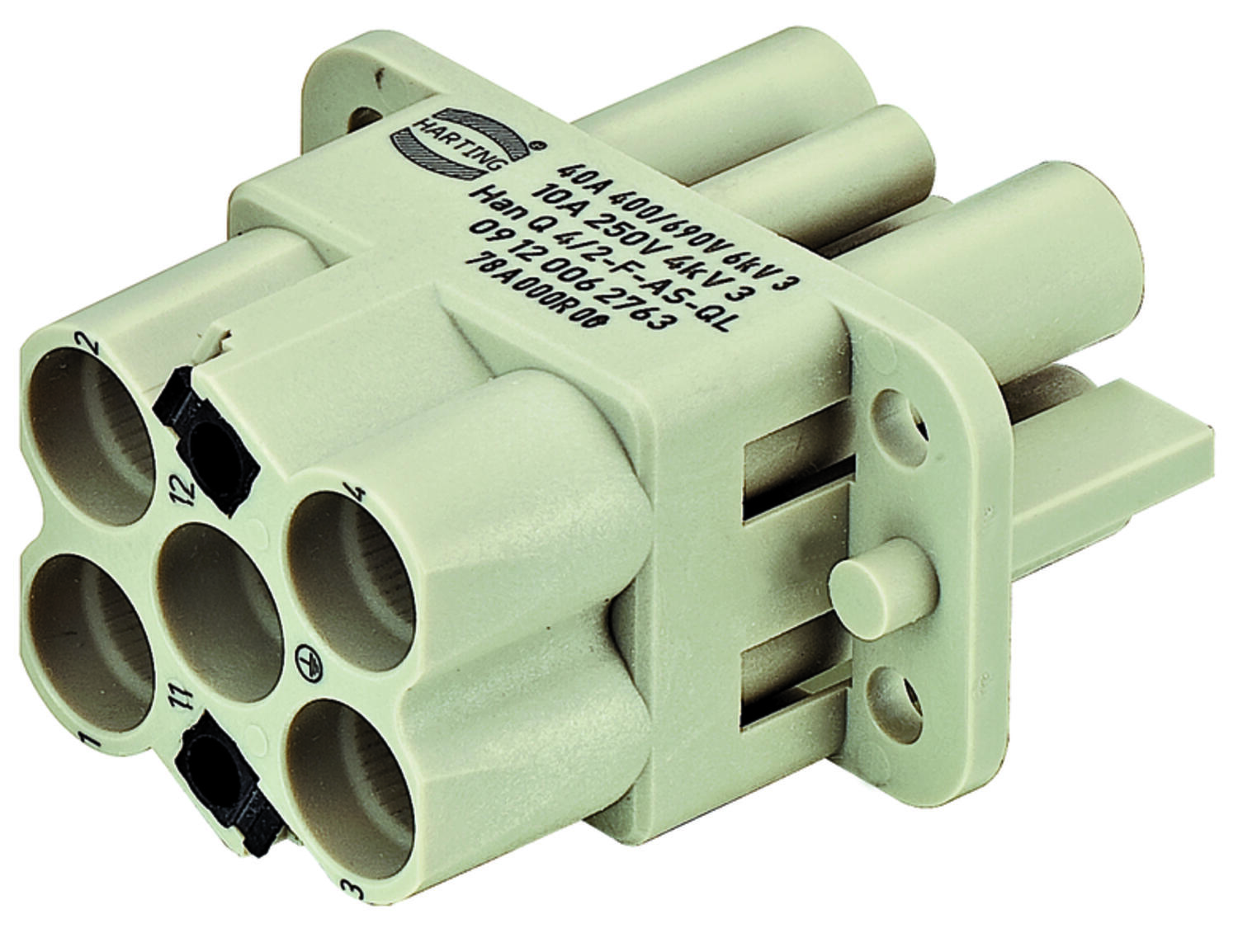

09_12_006_2763_CMYK01.TIF__CMYK.tif
Han® Q 4/2 Kosketinosa naaras Quick Lock®
Tuotenumero:
09120062763 Kopioitu!
Ruuviliitos, aksiaalinen, Quick-Lock
Naaras
4 mm²
10 mm²
40 A
690 V
Polykarbonaatti
-40 °C
125 °C
4
2
Hopeoitu kupari

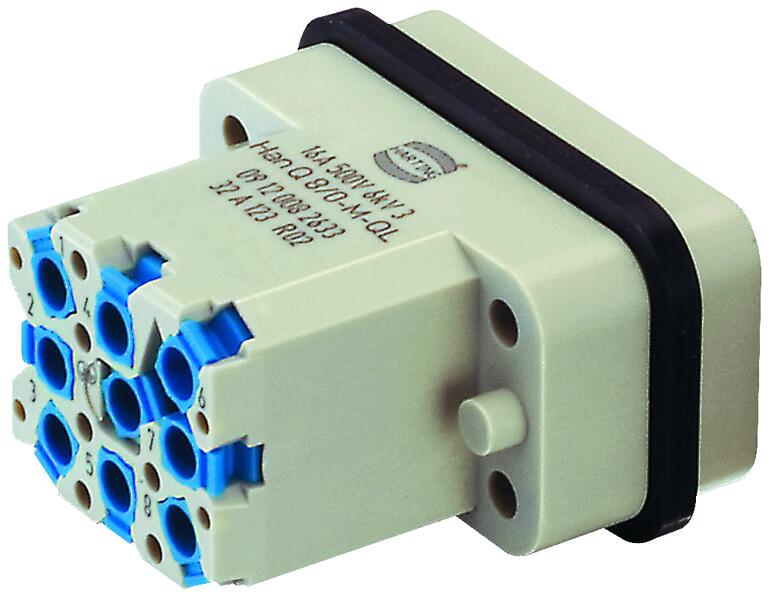

09_12_008_2633_CMYK02.TIF__CMYK.tif
Han® Q 8/0 Kosketinosa uros Quick Lock®
Tuotenumero:
09120082633 Kopioitu!
Quick-Lock
Uros
0,5 mm²
2,5 mm²
16 A
500 V
Polykarbonaatti
-40 °C
125 °C
8
Hopeoitu kupari

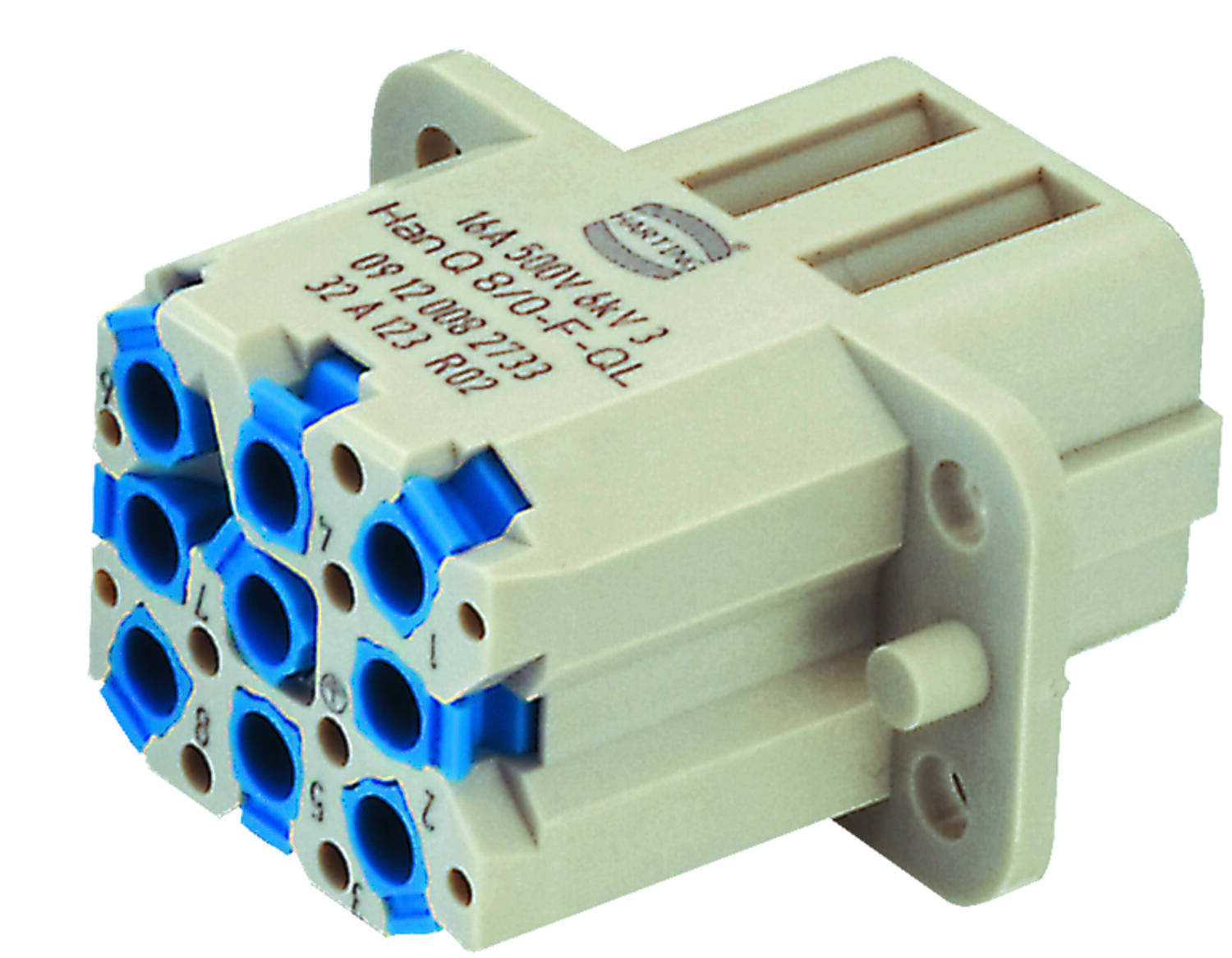

09_12_008_2733_CMYK02.TIF__CMYK.tif
Han® Q 8/0 Kosketinosa naaras Quick Lock®
Tuotenumero:
09120082733 Kopioitu!
Quick-Lock
Naaras
0,5 mm²
2,5 mm²
16 A
500 V
Polykarbonaatti
-40 °C
125 °C
8
Hopeoitu kupari

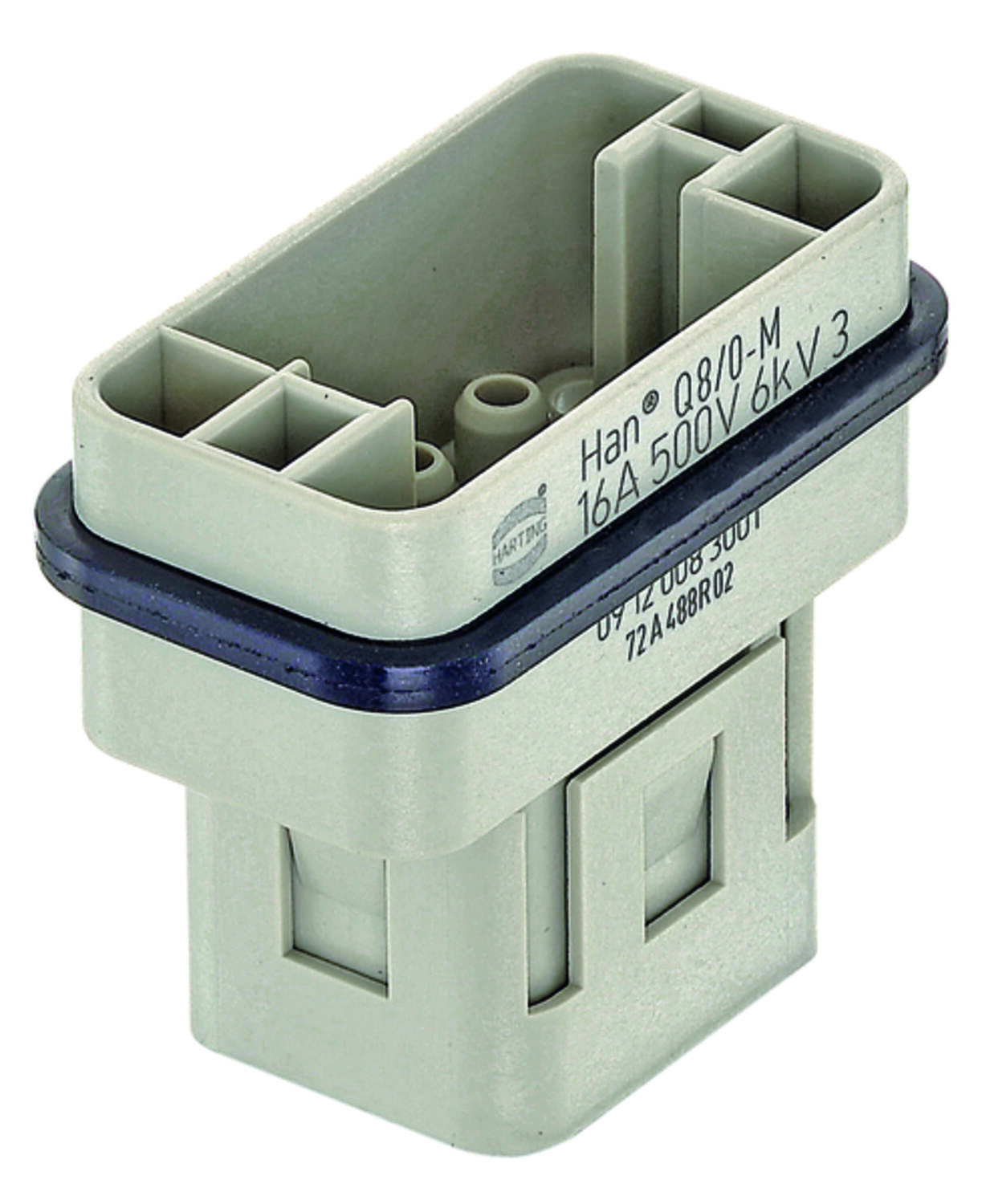

Han® Q 8/0 Kosketinosa uros puristus
Han® Q 8/0 Kosketinosa uros puristus
Tuotenumero:
09120083001 Kopioitu!
Puristusliitos
Uros
0,14 mm²
4 mm²
16 A
500 V
Polykarbonaatti
-40 °C
125 °C
8
Hopeoitu kupari
Painemittarit matalille paineille
Han® Q 8/0 Kosketinosa naaras puristus
Tuotenumero:
09120083101 Kopioitu!
Puristusliitos
Naaras
0,14 mm²
4 mm²
16 A
500 V
Polykarbonaatti
-40 °C
125 °C
8

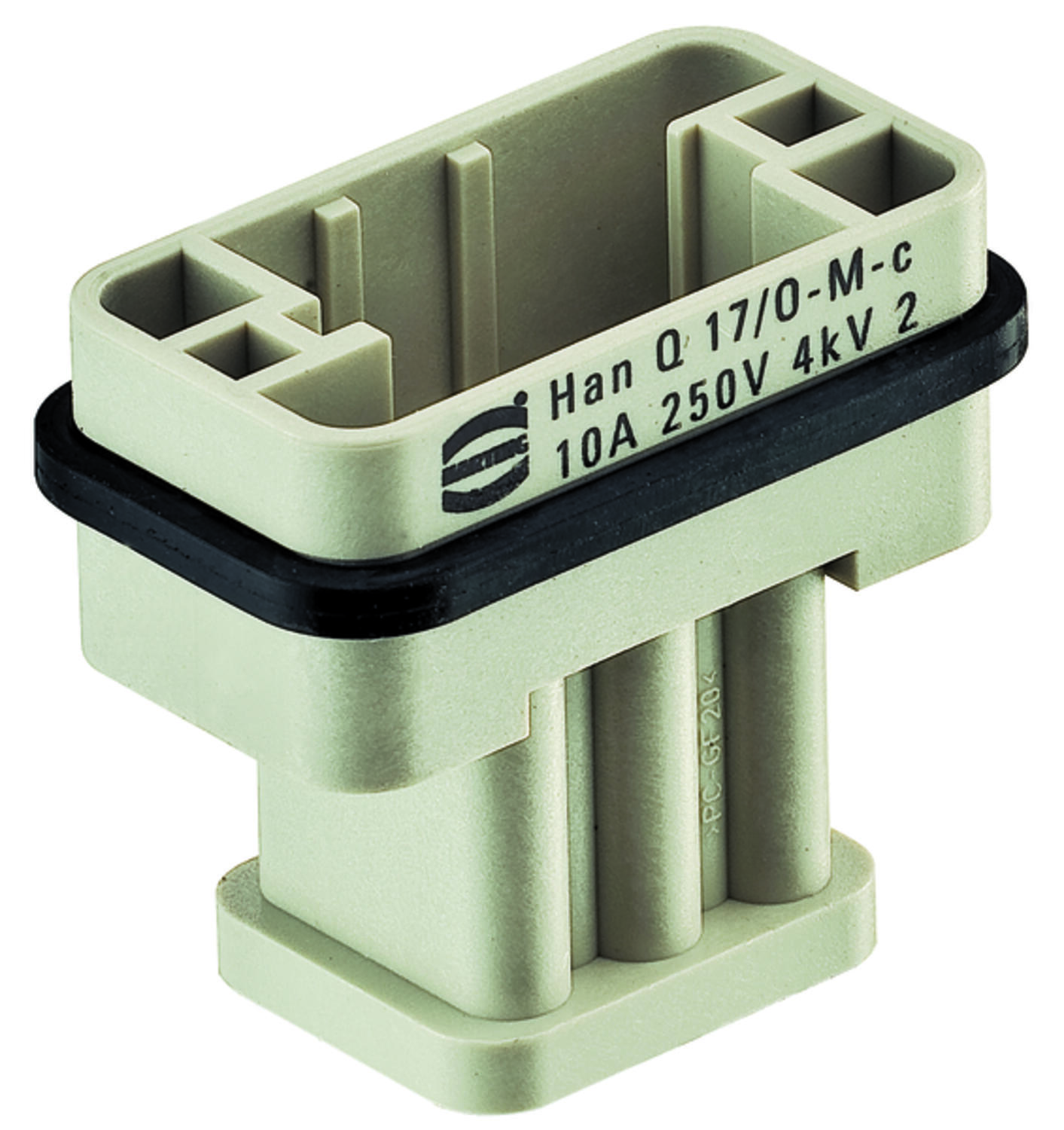

Han® Q 17/0 Kosketinosa uros puristus
Han® Q 17/0 Kosketinosa uros puristus
Tuotenumero:
09120173001 Kopioitu!
Puristusliitos
Uros
0,14 mm²
2,5 mm²
10 A
160 V
Polykarbonaatti
-40 °C
125 °C
17
Hopeoitu kupari

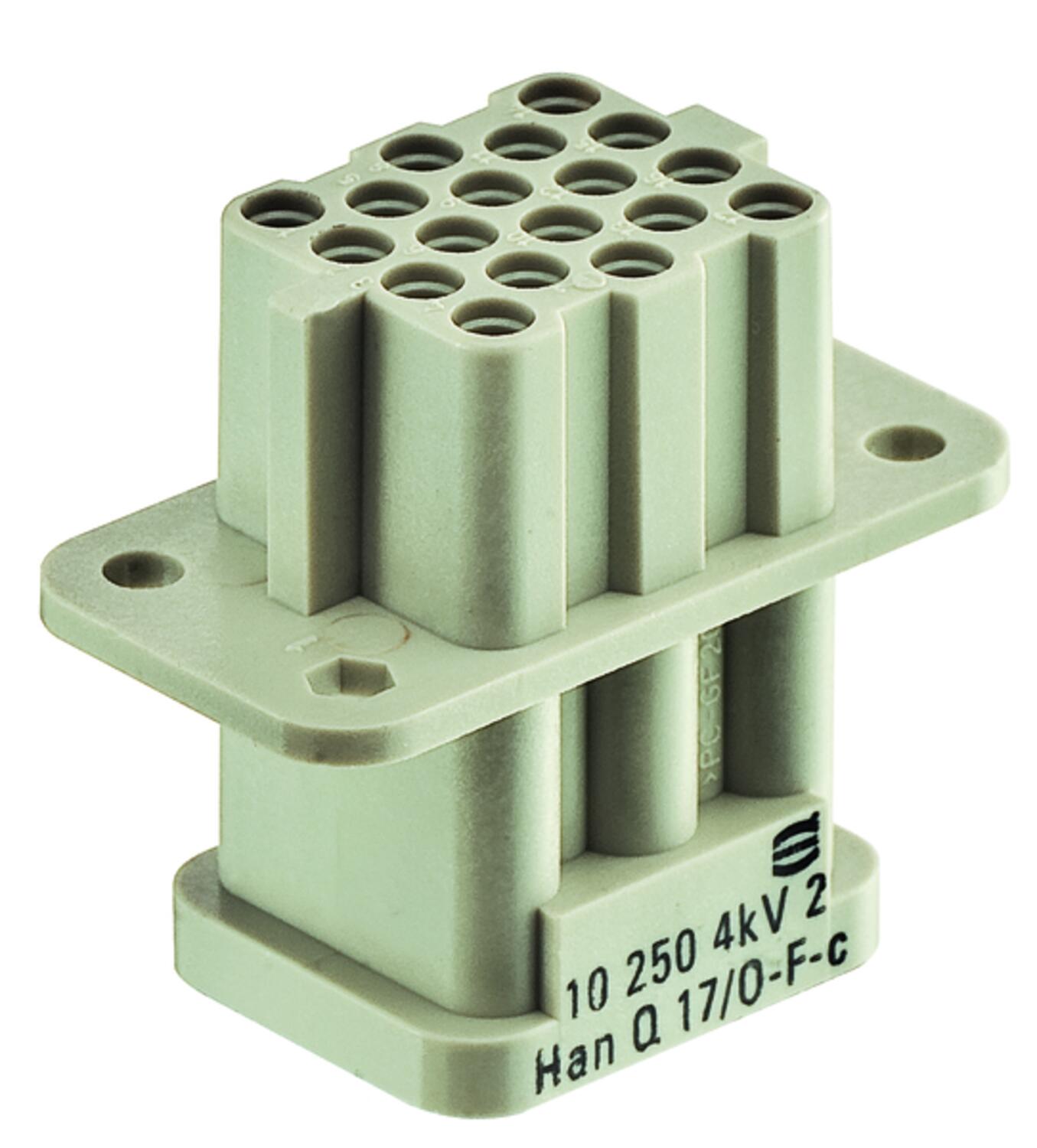

Han® Q 17/0 Kosketinosa naaras puristus
Han® Q 17/0 Kosketinosa naaras puristus
Tuotenumero:
09120173101 Kopioitu!
Puristusliitos
Naaras
0,14 mm²
2,5 mm²
10 A
160 V
Polykarbonaatti
-40 °C
125 °C
17
Hopeoitu kupari

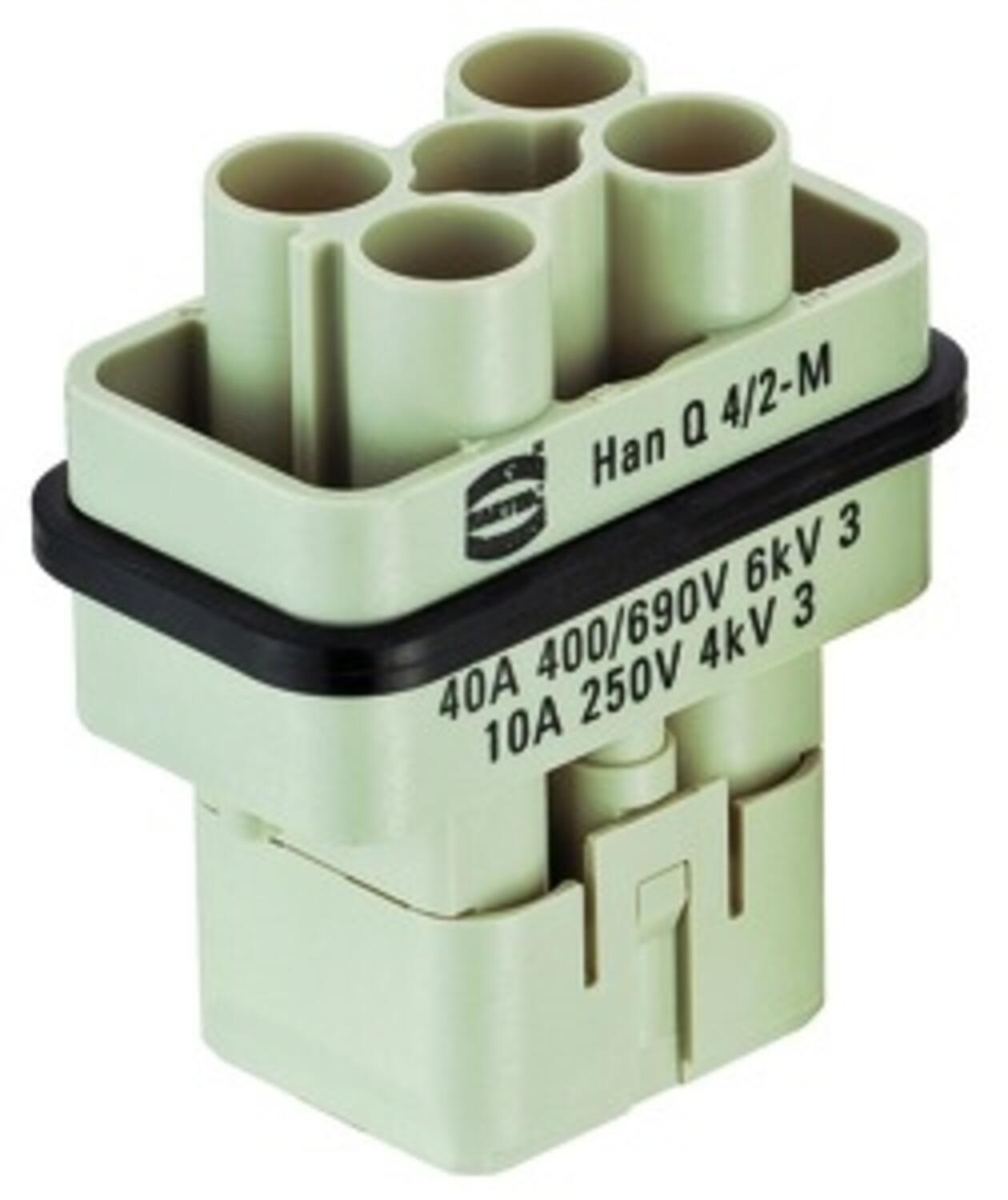

Han® Q 4/2 Kosketinosa uros puristus
Tuotenumero:
09120063041 Kopioitu!
Puristusliitos
Uros
1,5 mm²
6 mm²
40 A
690 V
Polykarbonaatti
-40 °C
125 °C
4
2
Hopeoitu kupari

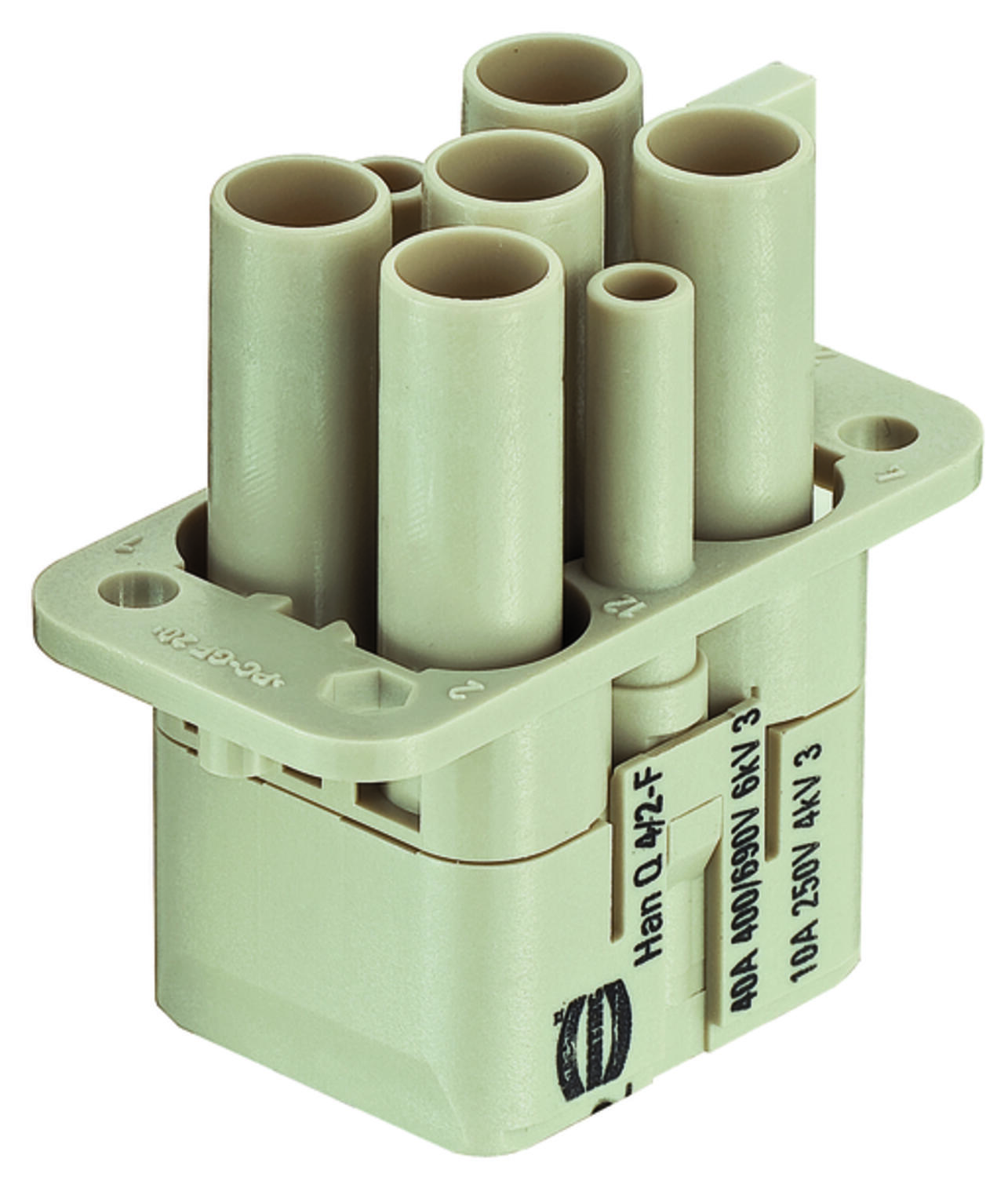

09120063141 main pic.tif
Han® Q 4/2 Kosketinosa naaras puristus
Tuotenumero:
09120063141 Kopioitu!
Puristusliitos
Naaras
1,5 mm²
6 mm²
40 A
690 V
Polykarbonaatti
-40 °C
125 °C
4
2
Hopeoitu kupari
