HARTING

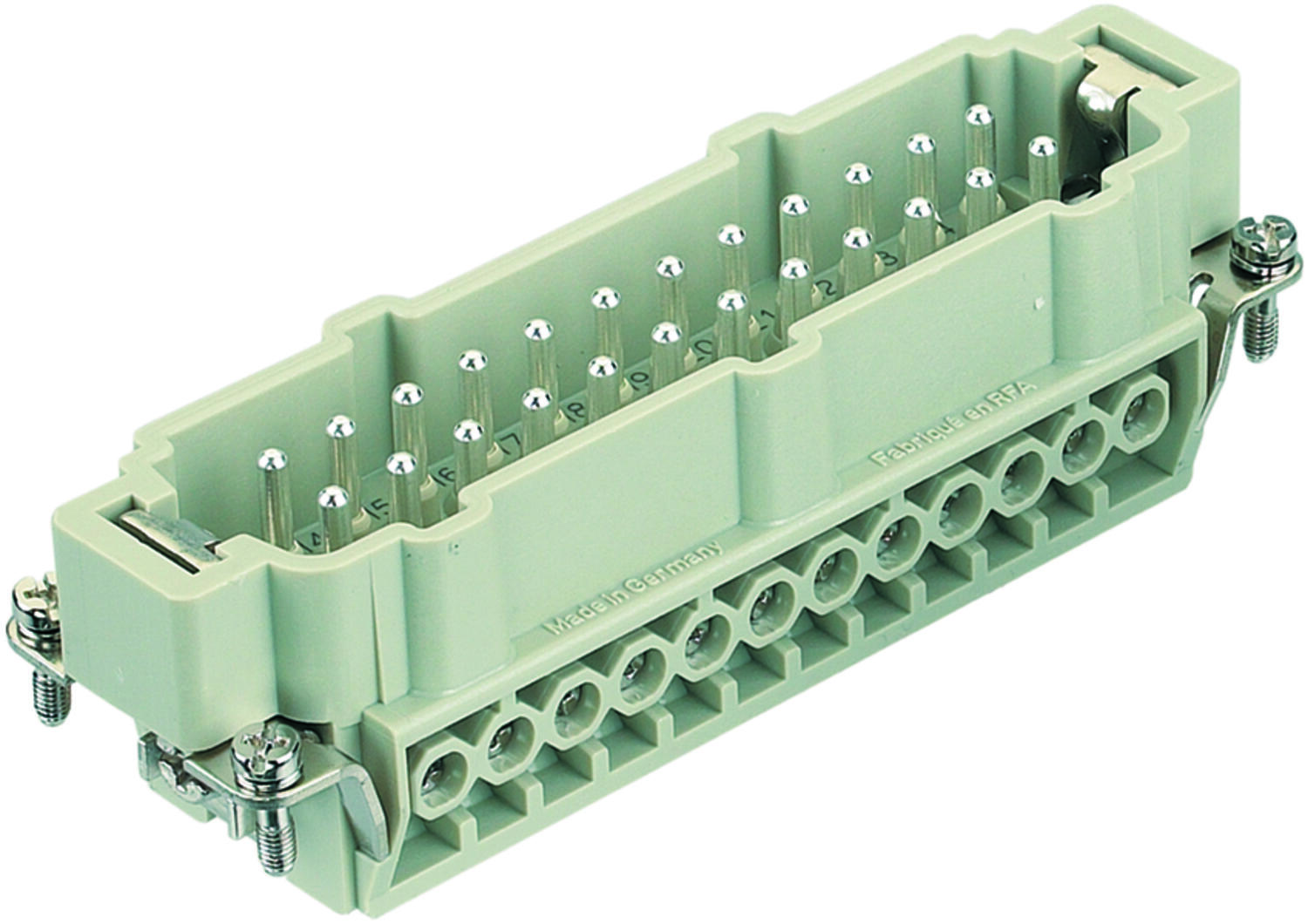

Han E® 24-napaiset kosketinosat

HARTING Han® 24E-kosketinosien tehtävä on eristää johtimet toisistaan, jolloin saadaan tehokas ja turvallinen liitäntä. Tästä mallista löytyy 24(+PE) kytkentäpaikkaa. 24E-kosketinosat menevät 24B- ja 48B-sarjan koteloihin. Liitäntätapoja löytyy useita erilaisia, joita voidaan kytkeä toisiinsa (esim. Quick-Lock naaras ja ruuviliitännällä varustettu uros).



Lue lisää
  • 24-napainen (48-napainen)
  • 16A
  • Ruuvi- puristus- tai jousivoimaliitäntä
  • Han® 24 B ja 48 B sarjan koteloihin

Valitse tuote

Valitse tuote
HARTNG_logo_PP_centered_HKS04KProcess.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Liitäntä Ruuviliitäntä
Tyyppi Uros
Koko 24B
Min. johdinala 0,75 mm²
Max. johdinala 2,5 mm²
Nimellisvirta 16 A

*Invisible Heading*
Nimellisjännite 500 V
Min. käyttölämpötila -40 °C
Max. käyttölämpötila 125 °C
Hyväksynnät CSA, UL
Napaluku 24

Tiedostot

Tuotekuvaus

HARTING Han® 24E-kosketinosien tehtävä on eristää johtimet toisistaan, jolloin saadaan tehokas ja turvallinen liitäntä. Tästä mallista löytyy 24(+PE) kytkentäpaikkaa. 24E-kosketinosat menevät 24B- ja 48B-sarjan koteloihin. Liitäntätapoja löytyy useita erilaisia, joita voidaan kytkeä toisiinsa (esim. Quick-Lock naaras ja ruuviliitännällä varustettu uros).



Tarvikkeet

Saatat olla kiinnostunut näistä



Äänitiedostot

Lisää luettavaa

igus kaapelin vaippamateriaali
Tuki

Kaapelien vaippamateriaalit

Suojauksen lisäksi kaapeli on päällystetty ulkovaipalla, jonka tehtävänä on suojata kaapelin sisäosia. Eri vaippamateriaalit suojaavat esimerkiksi mekaaniselta rasitukselta, lämpötilavaihteluilta ja kemiallisilta aineilta.

igus faktaa hienosäikeisistä johtimista
Tuki

Hyvin hienosäikeisistä johtimista

Tässä artikkelissa tutustutaan hyvin hienosäikeisiin johtimiin ja niiden luokituksiin. Tutustu!

Miksi valita igus Profinet kaapeli
Tuki

Miksi valita Profinet kaapeli

Teollisessa tiedonsiirrossa kaapelin laatu ratkaisee. Profinet-kaapelit on suunniteltu varmistamaan häiriötön ja toimintavarma tiedonsiirto myös vaativissa olosuhteissa ja pitkillä etäisyyksillä.

Raakakaapelit asiakaskohtaisesti
Tuoteuutiset

Raakakaapelit asiakaskohtaisesti

Edustamme Euroopan parhaimpia omaan alaansa erikoistuneita asiakaslähtöisiä kaapelivalmistajia. Lue lisää!

igus oikea ethernet-kaapeli
Tuki

Mikä Ethernet-kaapeli sopii parhaiten tarpeisiini?

Tämä artikkeli auttaa sinua löytämään parhaimman Ethernet-kaapelin tarpeisiisi!

yksijohtiminen moottorikaapeli igus
Tuki

Johtimet moottorikäyttöön ovat kaapelia tehokkaampi valinta

Yksittäiset johtimet moottorikaapelin sijasta ovat tehokkaampi valinta vaativiin sovelluksiin. Tutustu artikkeliin!

Suosikit Tilausnumero: Liitäntä Tyyppi Koko Min. johdinala Max. johdinala Nimellisvirta Nimellisjännite Min. käyttölämpötila Max. käyttölämpötila Hyväksynnät Napaluku Moduulin tyyppi Hinta
Han E® 24-napaiset kosketinosat
Han® 24E Kosketinosa uros ruuvi
Tuotenumero:
09330242601 Kopioitu!
Ruuviliitäntä
Uros
24B
0,75 mm²
2,5 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
09_33_024_2701_CMYK01.TIF__CMYK.tif

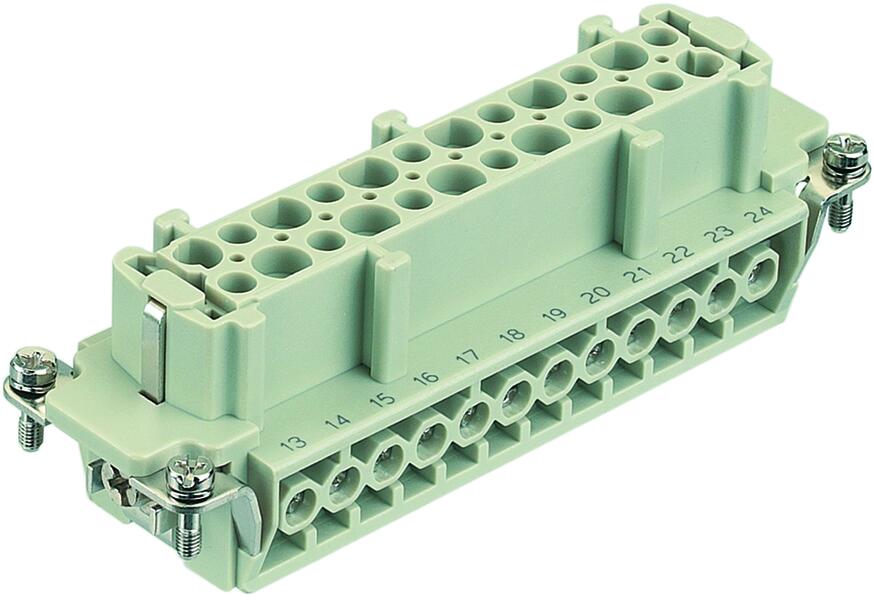

Han® 24E Kosketinosa naaras ruuvi
Tuotenumero:
09330242701 Kopioitu!
Ruuviliitäntä
Naaras
24B
0,75 mm²
2,5 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
09_33_024_2602_CMYK01_1.TIF__CMYK.tif

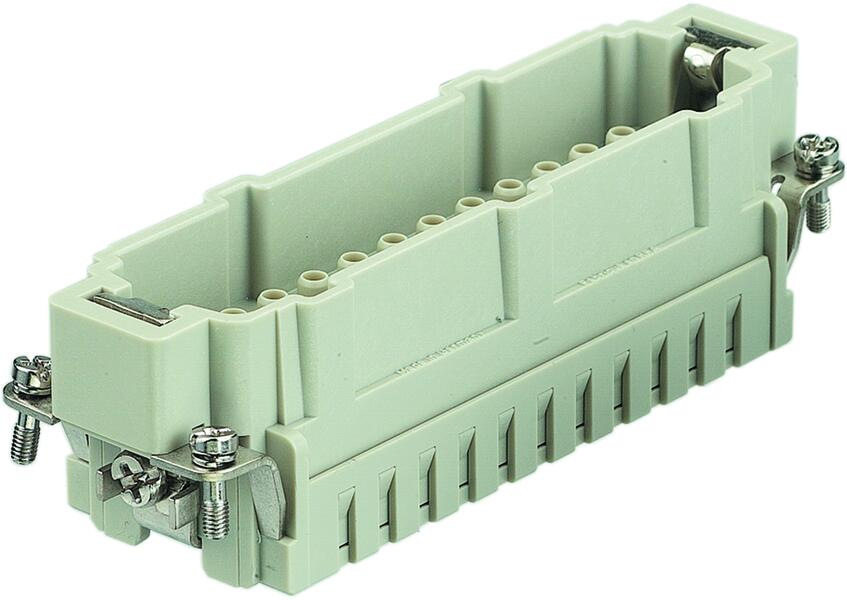

Han® 24E Kosketinosa uros puristus
Tuotenumero:
09330242602 Kopioitu!
Puristusliitos
Uros
24B
0,14 mm²
4 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
Messinkiset laajennus- ja supistusholkit
Han® 24E Kosketinosa naaras puristus
Tuotenumero:
09330242702 Kopioitu!
Puristusliitos
Naaras
24B
0,14 mm²
4 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
09_33_024_2616_CMYK01.TIF__CMYK.tif

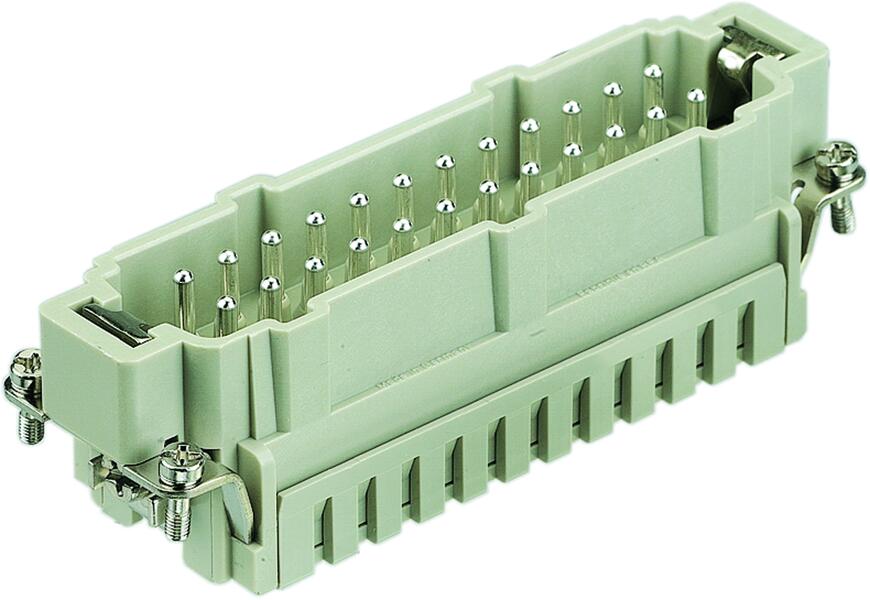

Han® 24ES Kosketinosa uros jousivoima
Tuotenumero:
09330242616 Kopioitu!
Jousiliitin
Uros
24B
0,14 mm²
2,5 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
09_33_024_2716_CMYK01.TIF__CMYK.tif
Han® 24ES Kosketinosa naaras jousivoima
Tuotenumero:
09330242716 Kopioitu!
Jousiliitin
Naaras
24B
0,14 mm²
2,5 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
Han E® 24-napaiset kosketinosat
Han® 24E Kosketinosa uros ruuvi 25-48
Tuotenumero:
09330242611 Kopioitu!
Ruuviliitäntä
Uros
48B
0,75 mm²
2,5 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
25-48
09_33_024_2701_CMYK01.TIF__CMYK.tif
Han® 24E Kosketinosa naaras ruuvi 25-48
Tuotenumero:
09330242711 Kopioitu!
Ruuviliitäntä
Naaras
48B
0,75 mm²
2,5 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
25-48
09_33_024_2602_CMYK01_1.TIF__CMYK.tif
Han® 24E Kosketinosa uros puristus 25-48
Tuotenumero:
09330242612 Kopioitu!
Puristusliitos
Uros
48B
0,14 mm²
4 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
25-48
Messinkiset laajennus- ja supistusholkit
Han® 24E Kosketinosa naaras puristus 25-48
Tuotenumero:
09330242712 Kopioitu!
Puristusliitos
Naaras
48B
0,14 mm²
4 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
25-48
09_33_024_2616_CMYK01.TIF__CMYK.tif
Han® 24ES Kosketinosa uros jousivoima 25-48
Tuotenumero:
09330242626 Kopioitu!
Jousiliitin
Uros
48B
0,14 mm²
2,5 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
25-48
09_33_024_2716_CMYK01.TIF__CMYK.tif
Han® 24ES Kosketinosa naaras jousivoima 25-48
Tuotenumero:
09330242726 Kopioitu!
Jousiliitin
Naaras
48B
0,14 mm²
2,5 mm²
16 A
500 V
-40 °C
125 °C
CSA, UL
24
25-48
