HARTING
Han-Yellock® kosketinosat
Harting Han-Yellock® on uudenlainen moninapaliitin. Se on muunneltavissa ja varusteltavissa moduuliliittimillä käyttäjän tarpeiden mukaan. Erikoistyökaluja ei tarvita. Harting Han-Yellock® liittimet soveltuvat optisten ja sähköisten signaalien pikakytkentään.
Omainaisuuksia:
- Sisäänrakennettu lukitusmekanismi
- Kotelointiluokka IP67
- Moderni, tukeva ja tiivis rakenne
- Liitinnapojen siltausmahdollisuus sisäisesti
- Maadoitusjohtimen kytkentä puristusliitoksella tai Han Quick-Lock pikaliittimellä
- Yhteensopiva Han-Modular® liitinmoduulien kanssa
Tekniset tiedot
Nimellisvirta | 20 A |
Nimellisjännite | 500 V |
Lämpötila-alue | -40 °C...+125 °C |
Napaluku | 5 |
Johdinala | 0,14...4 mm² |
Mitat/Tilausnumerot

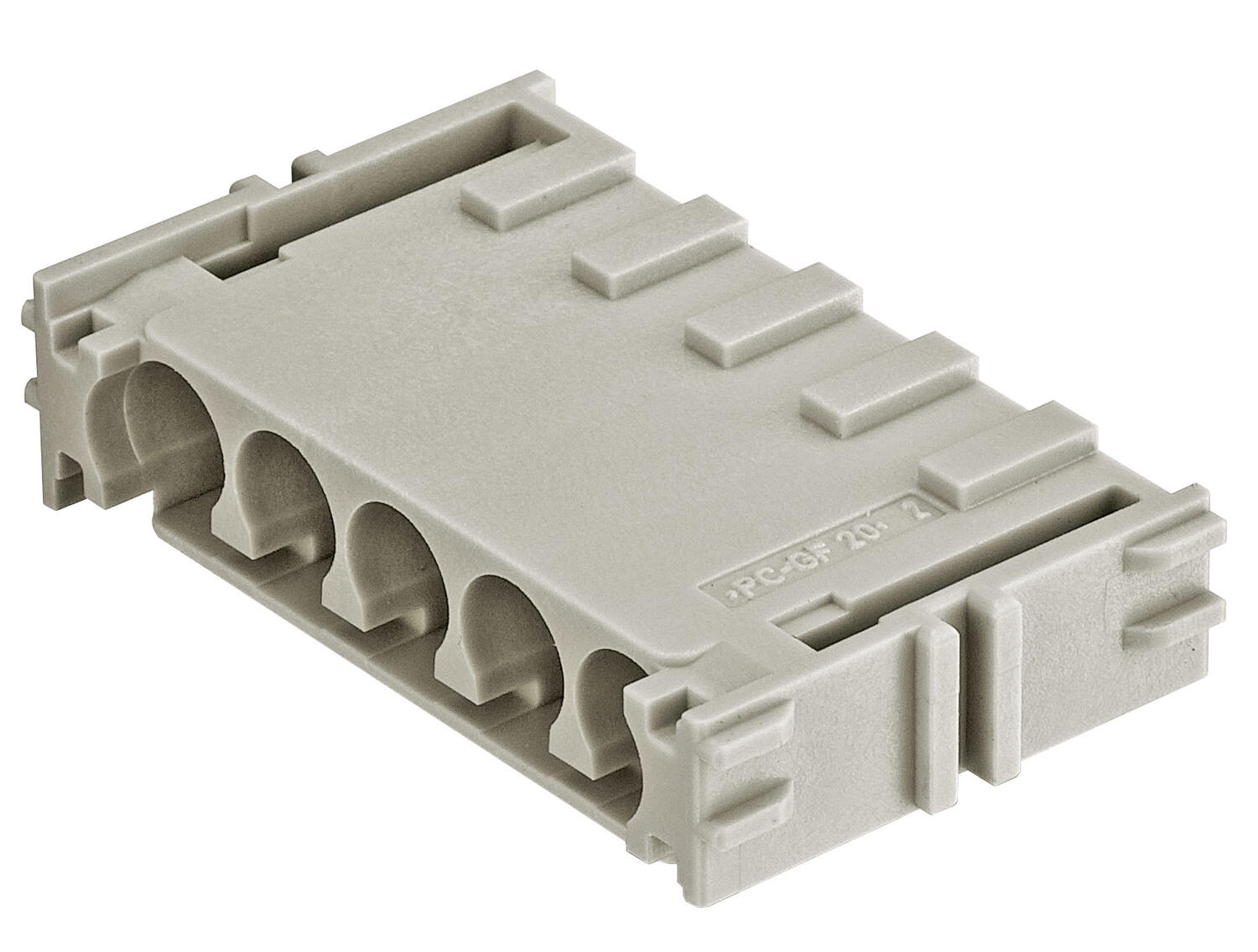

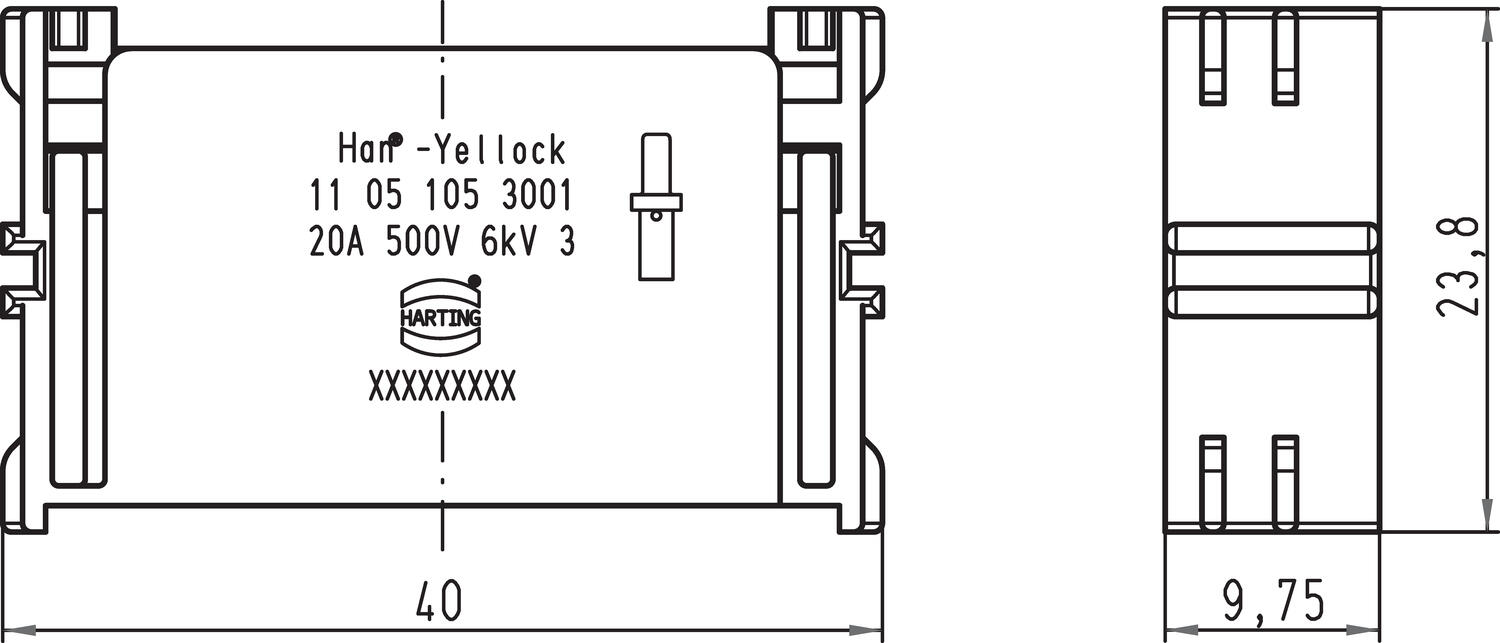

Han-Yellock® 5-napainen kosketinosa | |
|
|
Tilausnumero | Kuvaus |
11051053001 | Han-Yellock® 5-napainen kosketinosa 20 A |

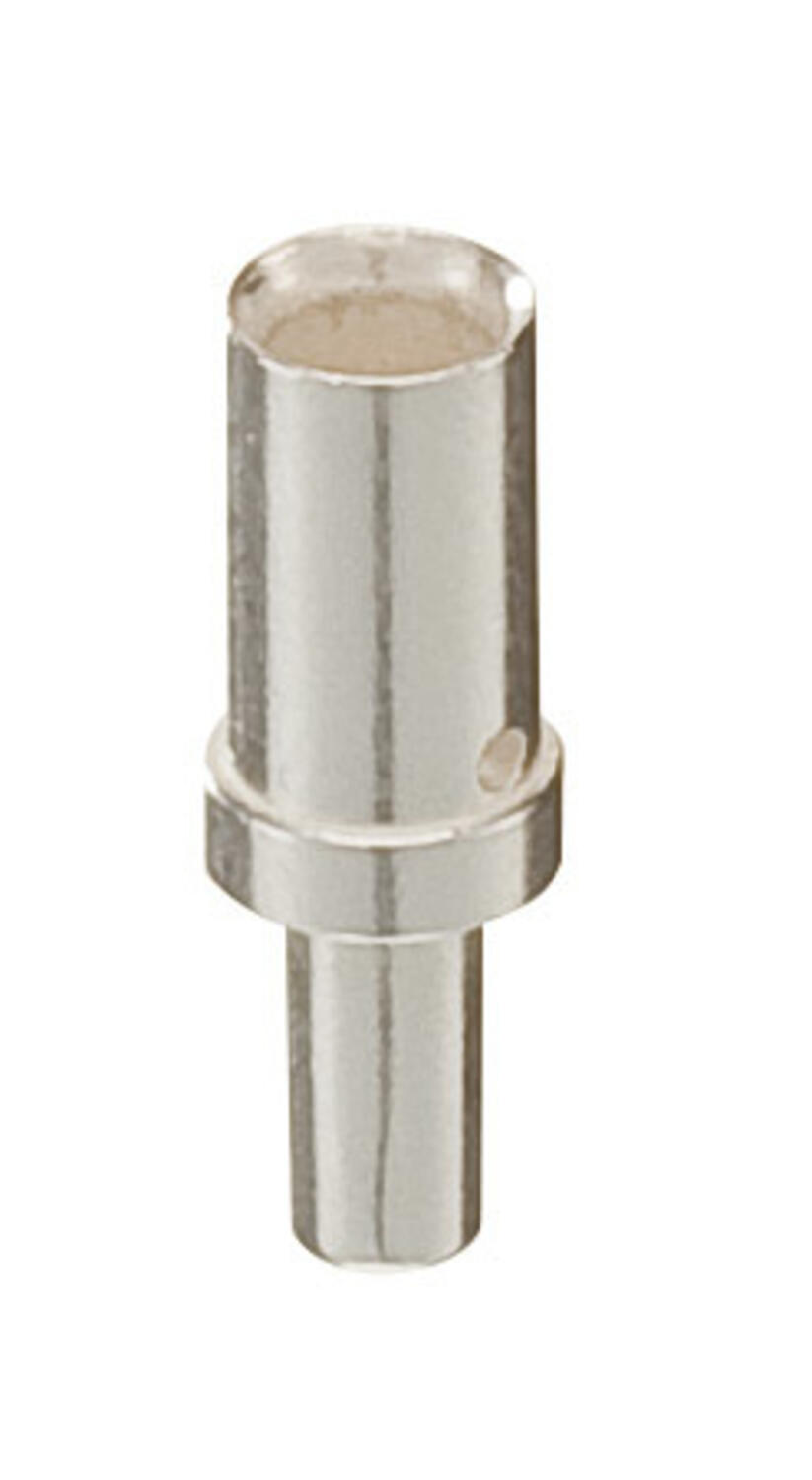

Puristuskontakti, uros | |
| |
Tilausnumero | Pinnoitus | Johdinala | Pakkauskoko |
11050006101 | Hopeoitu | 0,14-0,37 mm² | 100 |
11050006102 | Hopeoitu | 0,5 mm² | 100 |
11050006103 | Hopeoitu | 0,75 mm² | 100 |
11050006105 | Hopeoitu | 1,5 mm² | 100 |
11050006106 | Hopeoitu | 2,5 mm² | 100 |
11050006107 | Hopeoitu | 3,0 mm² | 100 |
11050006108 | Hopeoitu | 4,0 mm² | 100 |

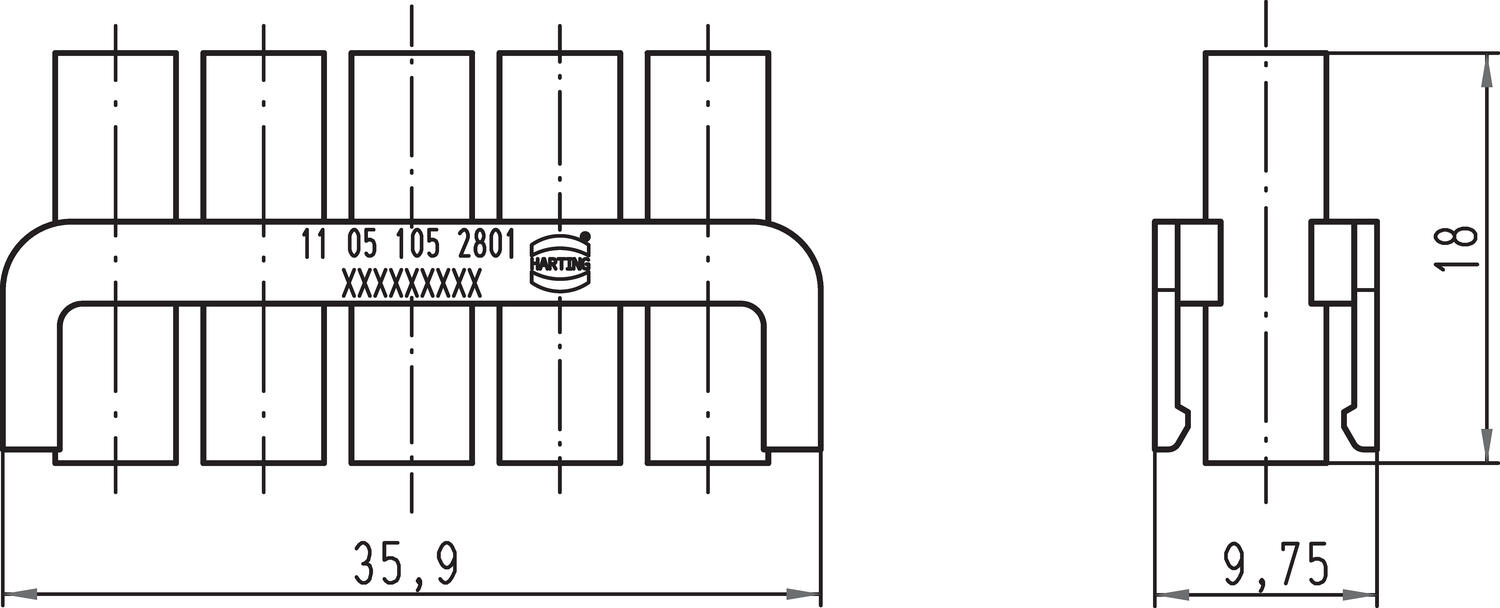

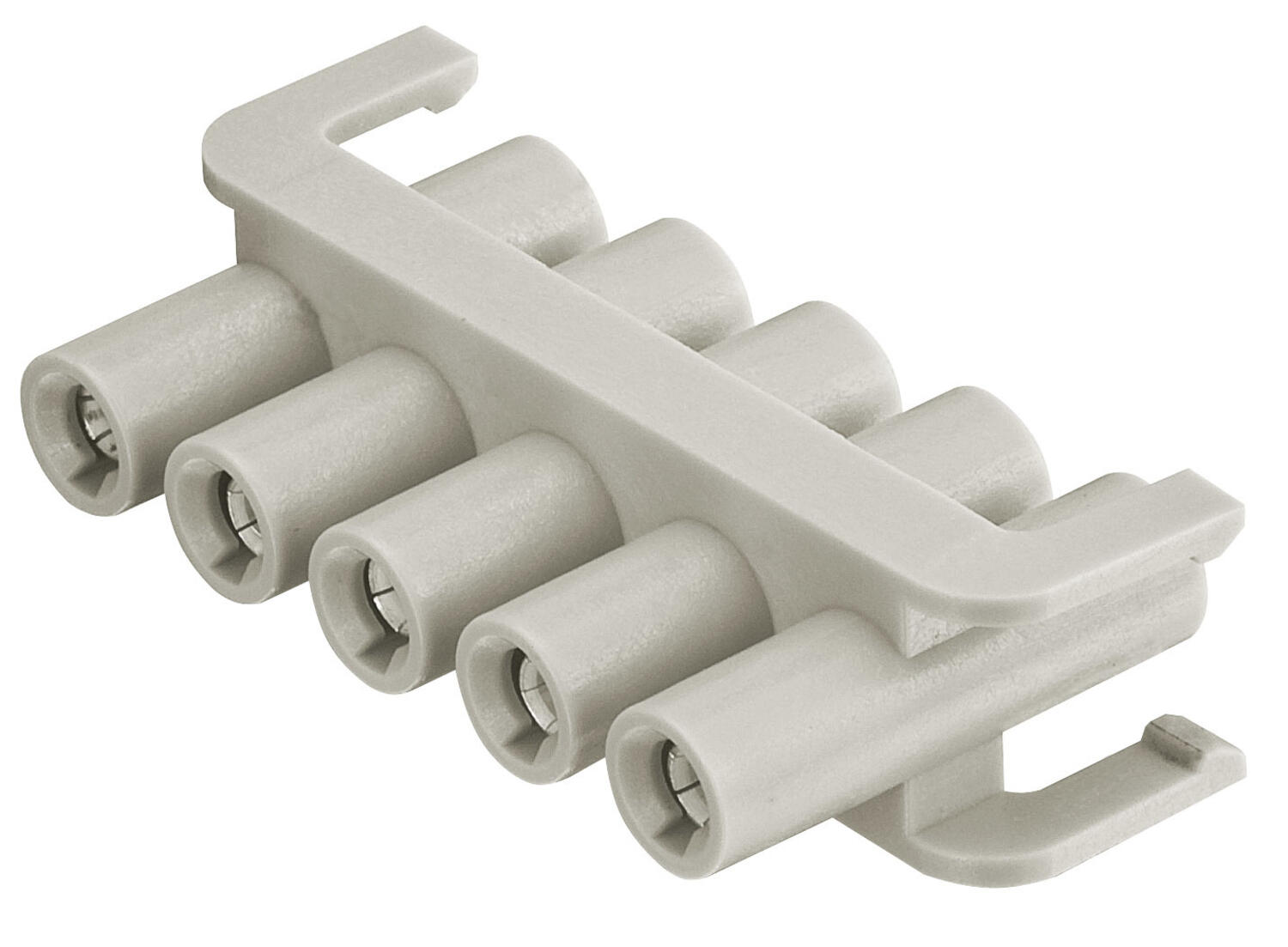

Han-Yellock® 1:1 liitin | |
|
|
Tilausnumero | Kuvaus |
11051052801 | Han-Yellock® 1:1 |

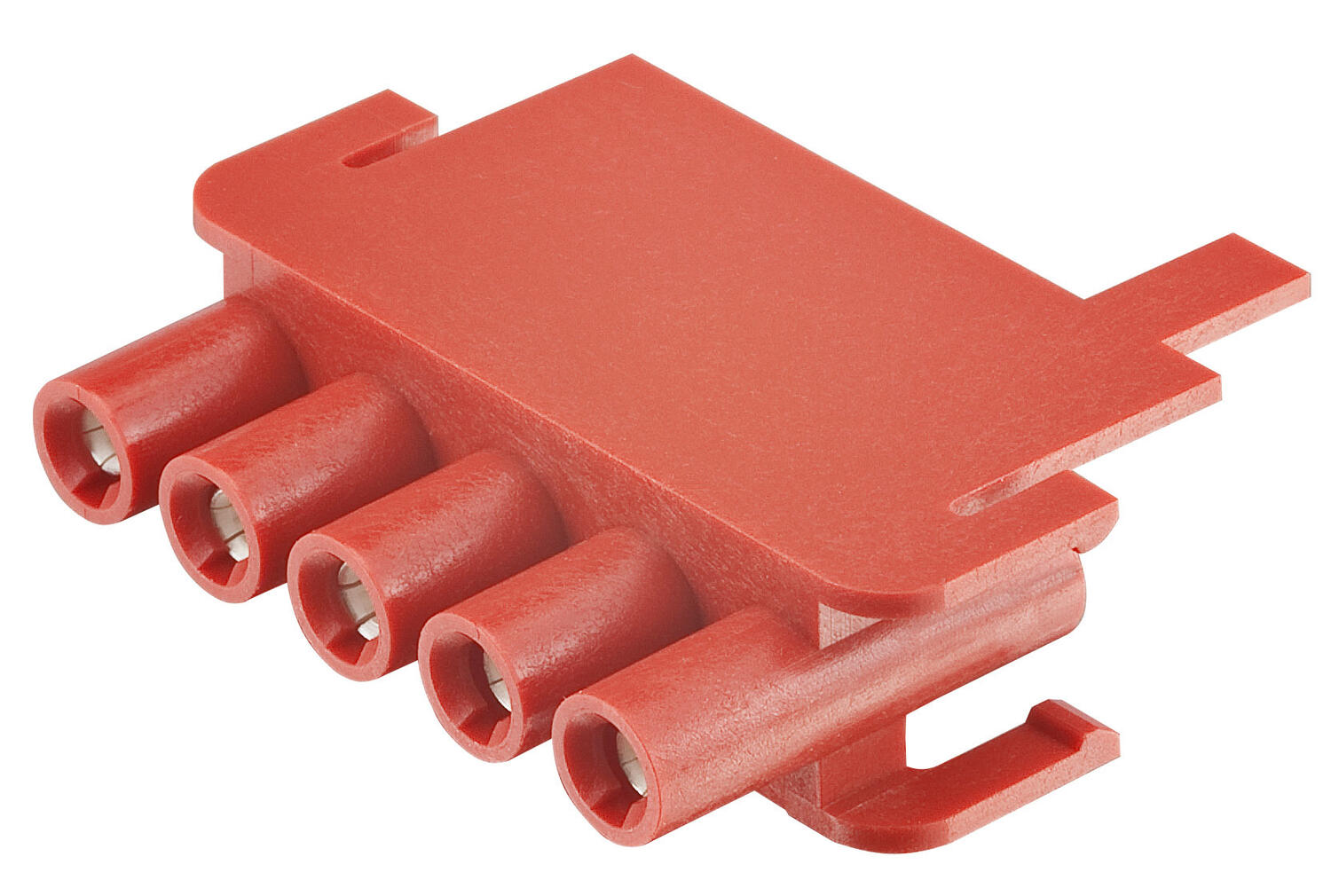

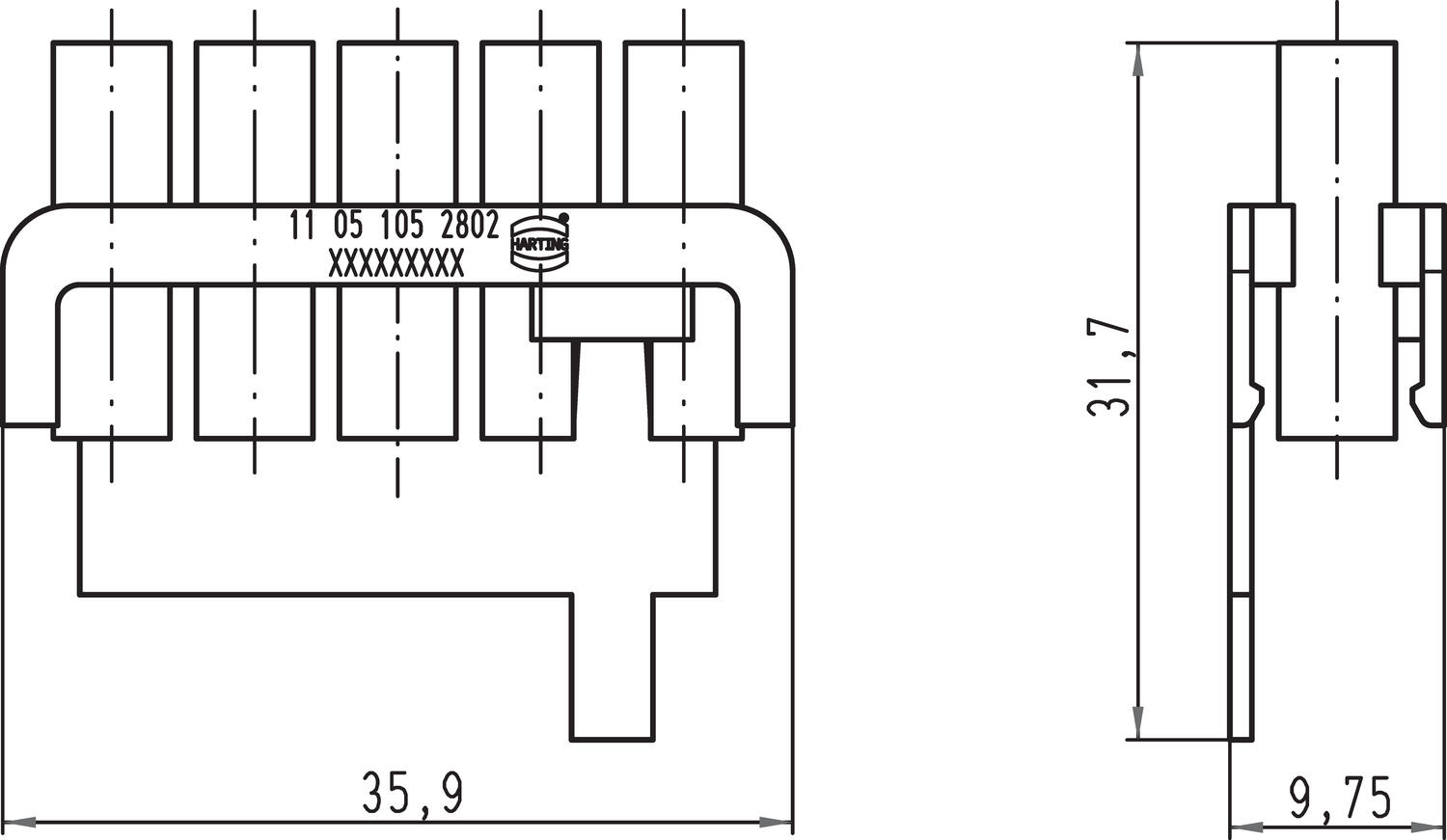

Han-Yellock® 2:3 liitin | |
|
|
Tilausnumero | Kuvaus |
11051052802 | Han-Yellock® 2:3 |

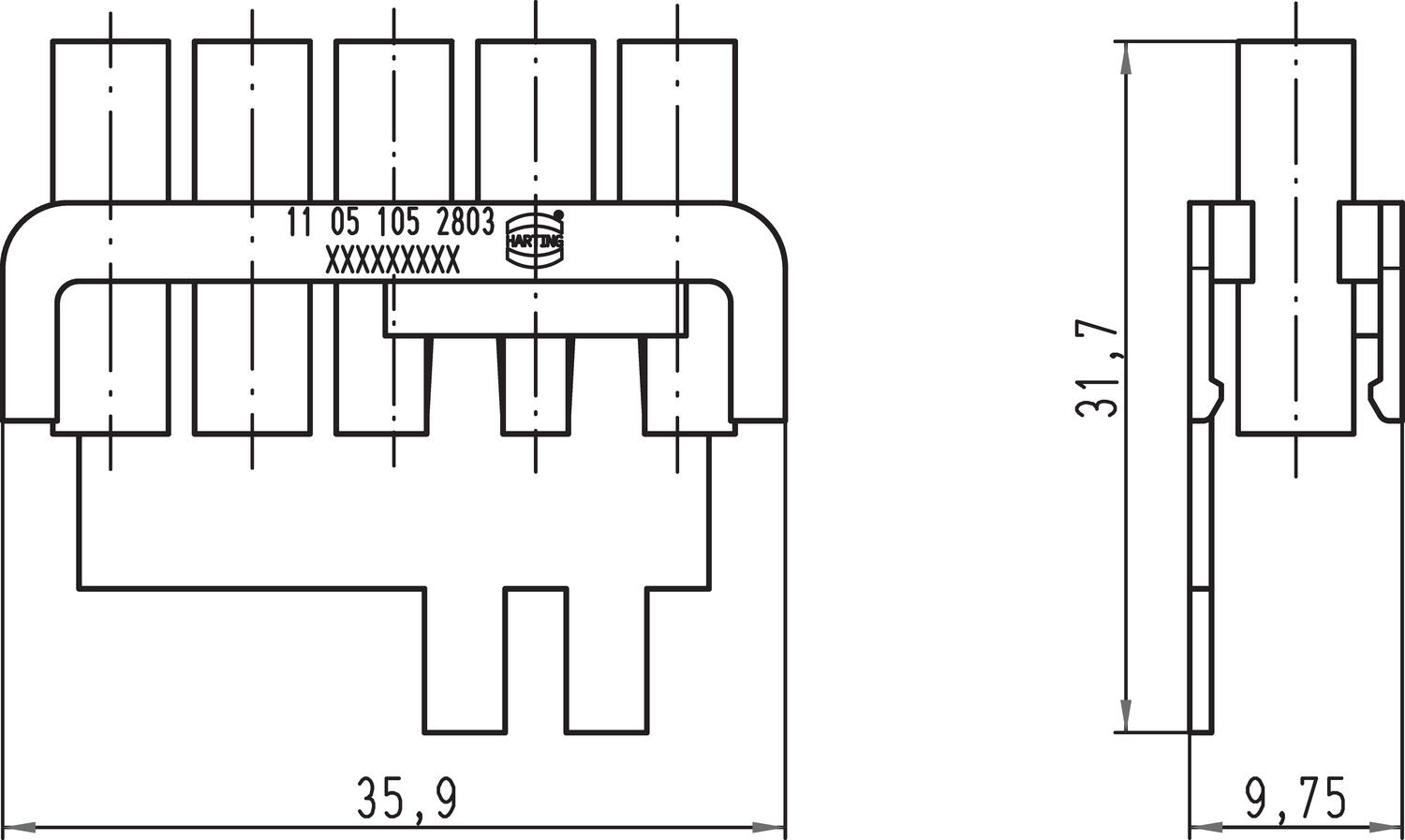

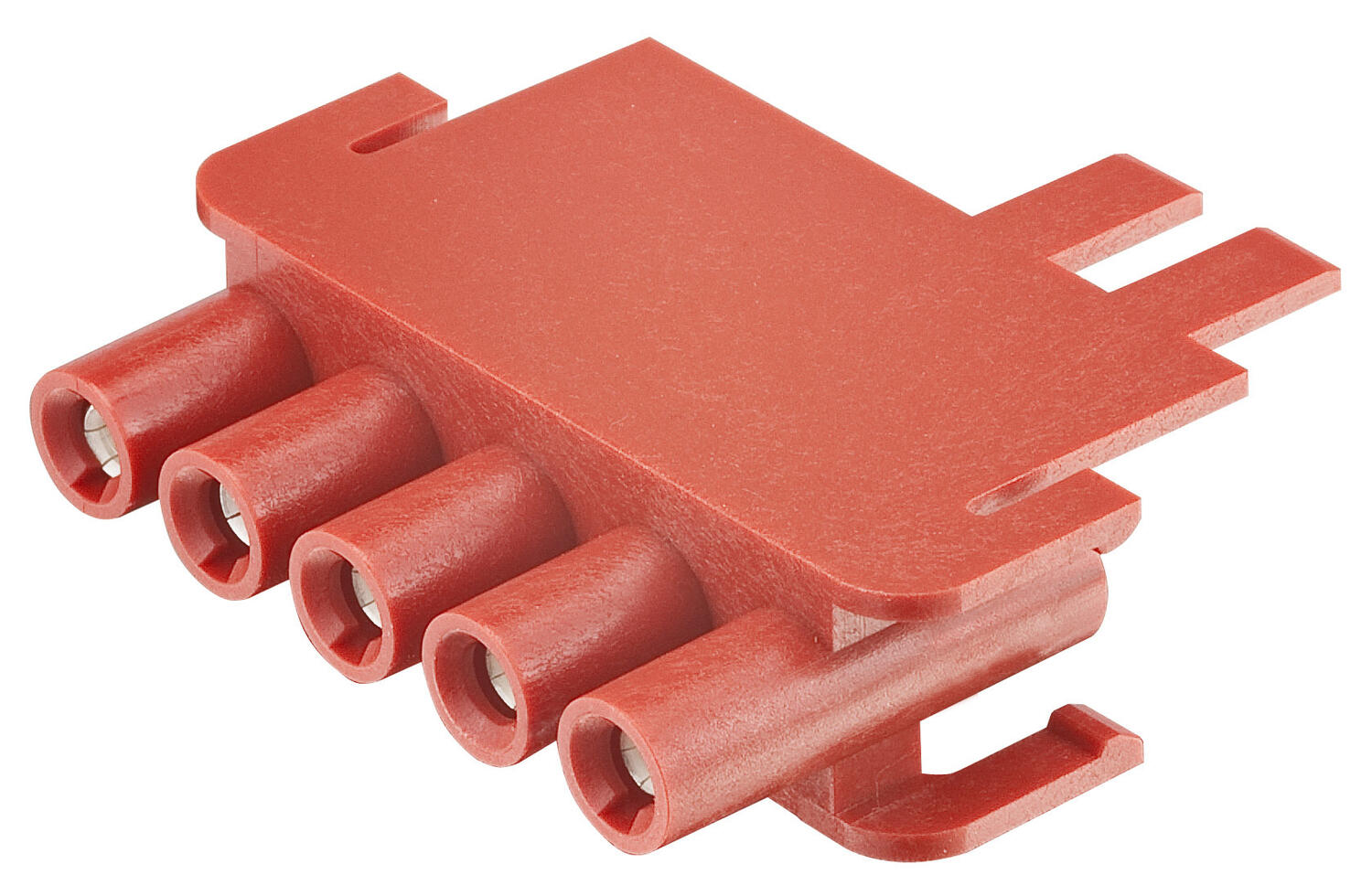

Han-Yellock® 3:2 liitin | |
|
|
Tilausnumero | Kuvaus |
11051052803 | Han-Yellock® 3:2 |

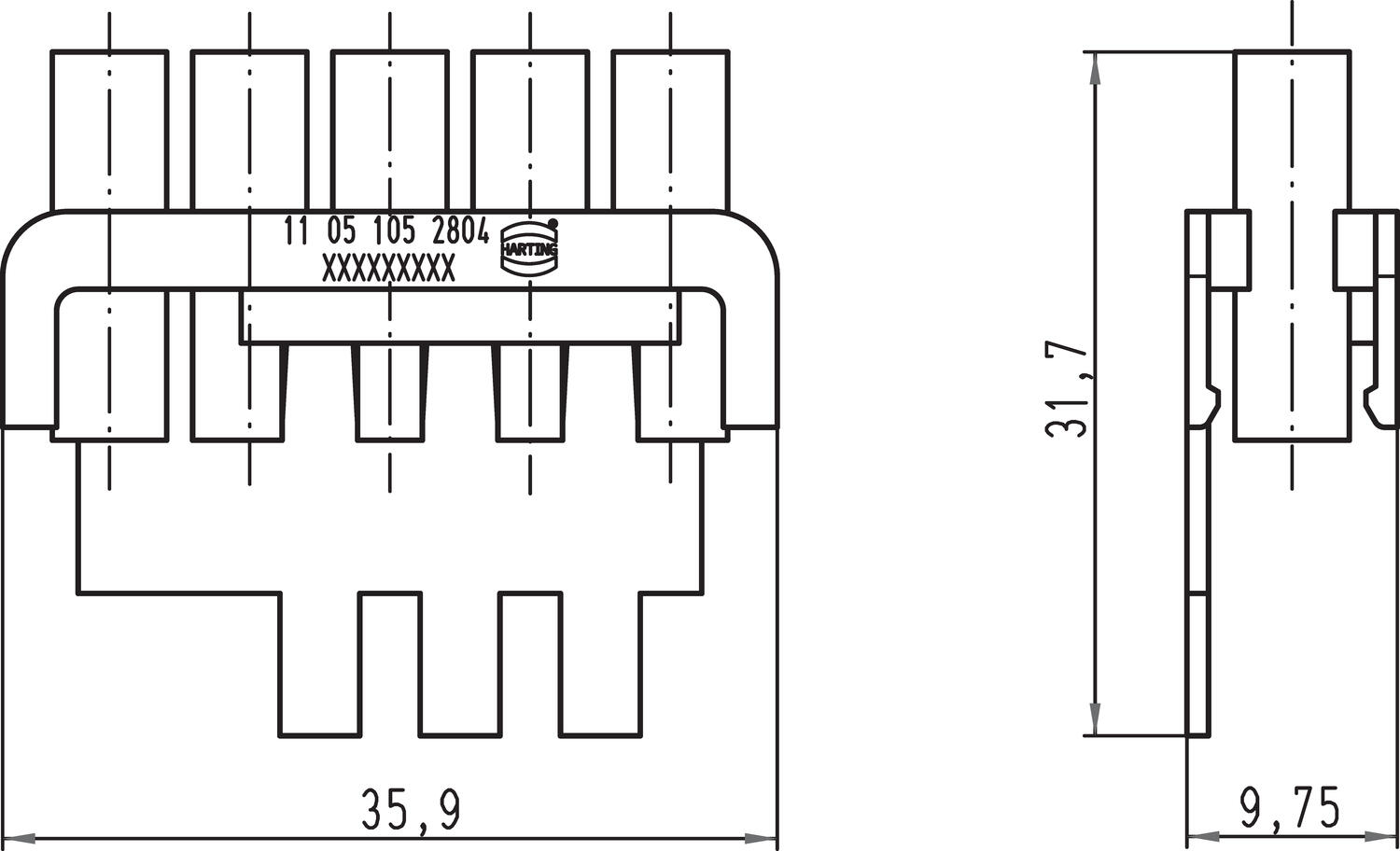

Han-Yellock® 4:1 liitin | |
|
|
Tilausnumero | Kuvaus |
11121052804 | Han-Yellock® 4:1 |

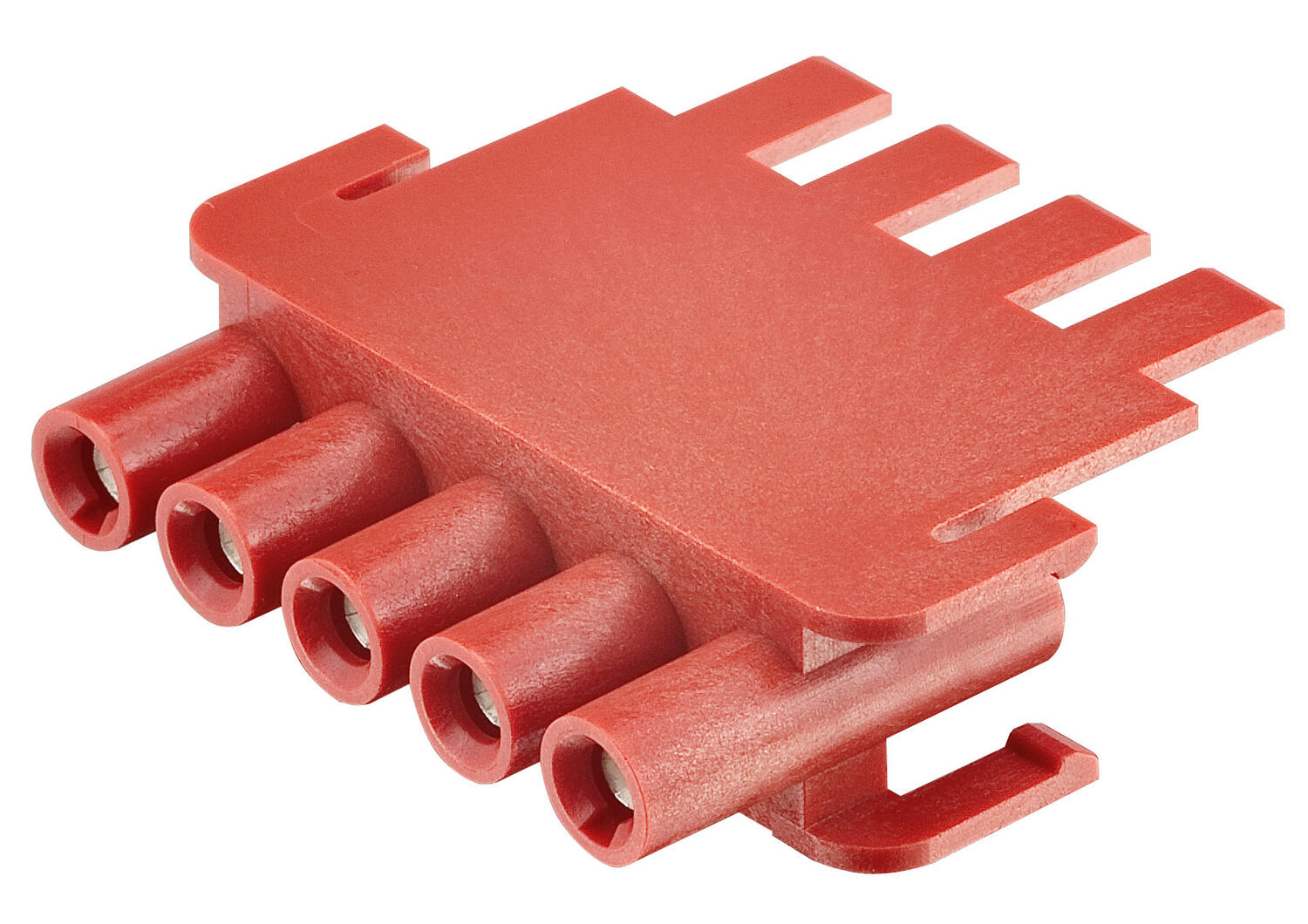

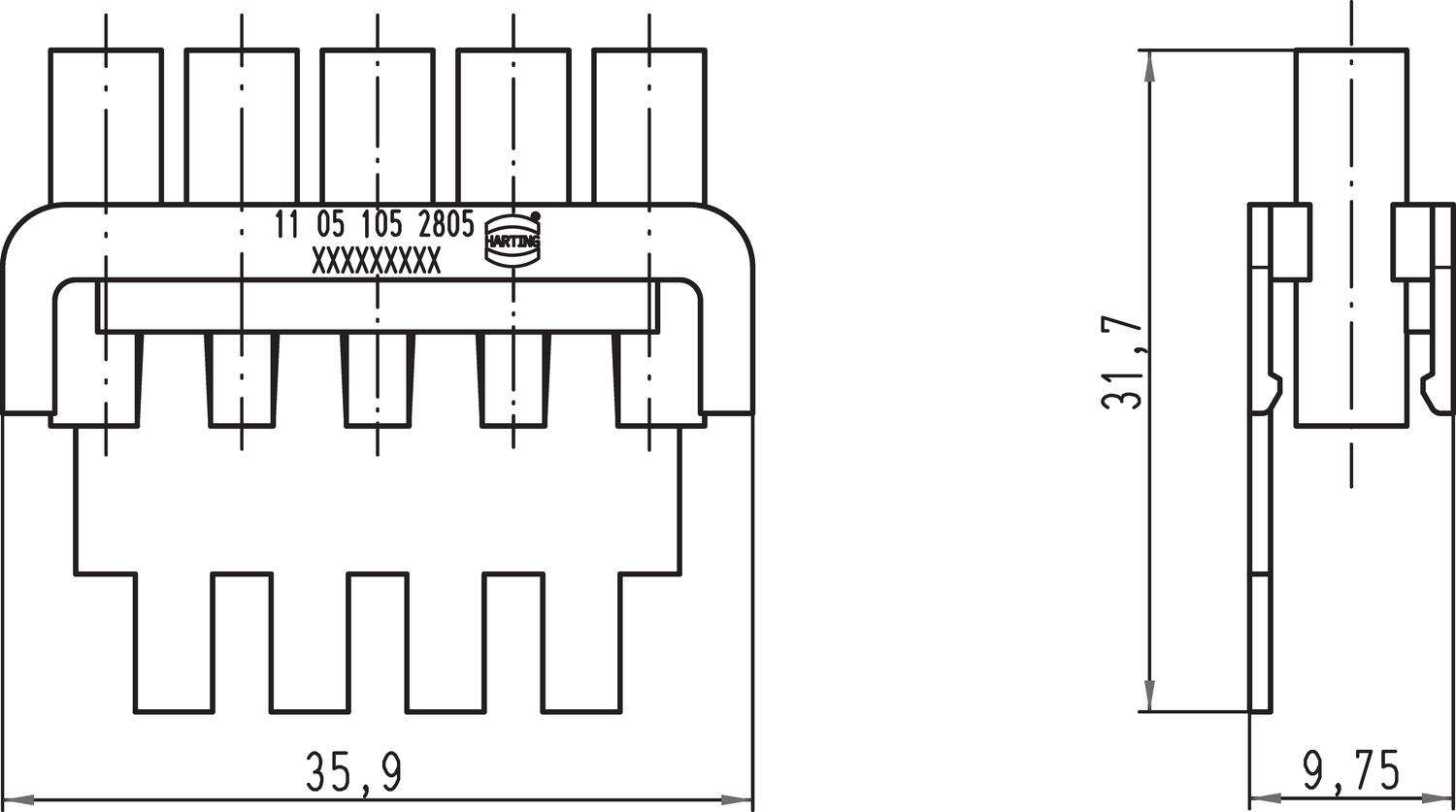

Han-Yellock® 5:0 liitin | |
|
|
Tilausnumero | Kuvaus |
11051052805 | Han-Yellock® 5:0 |
Harting Han-Yellock® esittely
- Joustava ja muunneltava rakenne
- Kontaktien ketjutusmahdollisuus
- Kosketussuojattu rakenne
Tuotekuvaus
Harting Han-Yellock® on uudenlainen moninapaliitin. Se on muunneltavissa ja varusteltavissa moduuliliittimillä käyttäjän tarpeiden mukaan. Erikoistyökaluja ei tarvita. Harting Han-Yellock® liittimet soveltuvat optisten ja sähköisten signaalien pikakytkentään.
Omainaisuuksia:
- Sisäänrakennettu lukitusmekanismi
- Kotelointiluokka IP67
- Moderni, tukeva ja tiivis rakenne
- Liitinnapojen siltausmahdollisuus sisäisesti
- Maadoitusjohtimen kytkentä puristusliitoksella tai Han Quick-Lock pikaliittimellä
- Yhteensopiva Han-Modular® liitinmoduulien kanssa
Tekniset tiedot
Nimellisvirta | 20 A |
Nimellisjännite | 500 V |
Lämpötila-alue | -40 °C...+125 °C |
Napaluku | 5 |
Johdinala | 0,14...4 mm² |
Mitat/Tilausnumerot
Han-Yellock® 5-napainen kosketinosa | |
|
|
Tilausnumero | Kuvaus |
11051053001 | Han-Yellock® 5-napainen kosketinosa 20 A |
Puristuskontakti, uros | |
| |
Tilausnumero | Pinnoitus | Johdinala | Pakkauskoko |
11050006101 | Hopeoitu | 0,14-0,37 mm² | 100 |
11050006102 | Hopeoitu | 0,5 mm² | 100 |
11050006103 | Hopeoitu | 0,75 mm² | 100 |
11050006105 | Hopeoitu | 1,5 mm² | 100 |
11050006106 | Hopeoitu | 2,5 mm² | 100 |
11050006107 | Hopeoitu | 3,0 mm² | 100 |
11050006108 | Hopeoitu | 4,0 mm² | 100 |
Han-Yellock® 1:1 liitin | |
|
|
Tilausnumero | Kuvaus |
11051052801 | Han-Yellock® 1:1 |
Han-Yellock® 2:3 liitin | |
|
|
Tilausnumero | Kuvaus |
11051052802 | Han-Yellock® 2:3 |
Han-Yellock® 3:2 liitin | |
|
|
Tilausnumero | Kuvaus |
11051052803 | Han-Yellock® 3:2 |
Han-Yellock® 4:1 liitin | |
|
|
Tilausnumero | Kuvaus |
11121052804 | Han-Yellock® 4:1 |
Han-Yellock® 5:0 liitin | |
|
|
Tilausnumero | Kuvaus |
11051052805 | Han-Yellock® 5:0 |
Harting Han-Yellock® esittely
