MOLEX

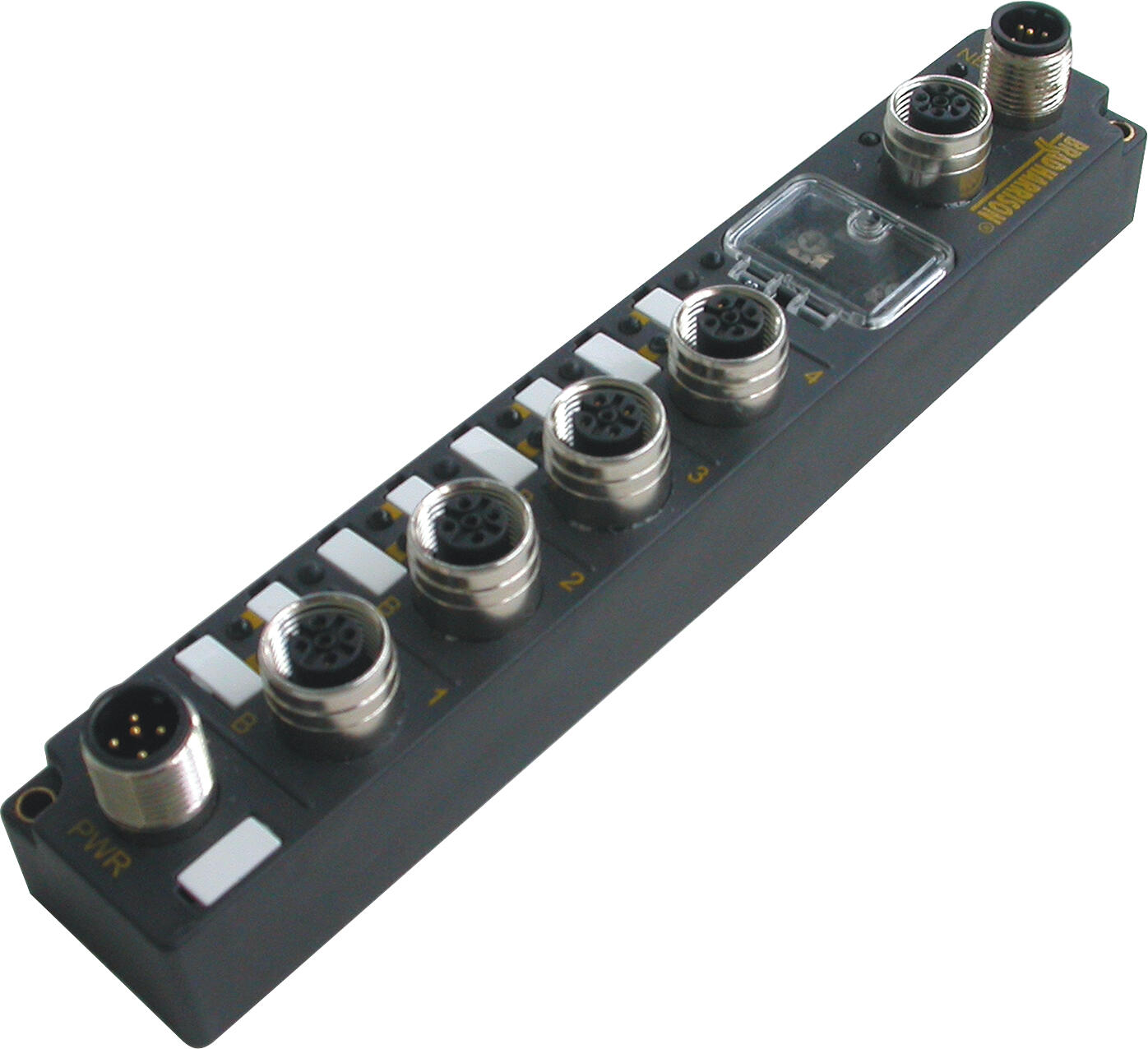

Profibus DP-Compact M12 kytkentäkeskus
Tyyppi | Profibus DP-V0, EN 50170 | |
I/O vaihtoehdot |
| |
I/O liitännät | 5-nap. Ultra-Lock- / M12x1-liitäntä tai 3-nap. M8 | |
Väylän liitäntä | tulo | M12x1 B-koodattu urosliitin |
lähtö | M12x1 B-koodattu naarasliitin | |
Väylän nopeus | Enintään 12Mbaud | |
Osoitteen valinta | 1-99 valintakytkimellä | |
Sisäänmenot | PNP- tai NPN-kontakti | |
Kytkentätaajuus | Enintään 200Hz | |
Virrankesto | lähtö | 1,4 A |
moduli | 4 A | |
Sisäänmeno jännite | “0” -2 V…7 V, / ”1” 9….30 V | |
Ulostulojännite | Syöttöjännite -1V | |
Kotelon mitat | 30 x 175 x 26,5 ( p x l x k , mm) | |
Käyttölämpötila | -25ºC….+70ºC | |
EMC mukaisuus | EN 61000-6-2 | |
Kotelointiluokka | IP67 | |
Tärinän kesto | 10G, 11ms | |
Led indikointi | ||
Väylä | Vihreä | Normaali |
Punainen | Ei yhteyttä | |
Ulk. syöttöjännite | Oranssi | Lähtö OK |
Väylän syöttöjännite | Punainen | Jännite kytketty |
Tulot / lähdöt | Vihreä | Tulot ja lähdöt OK |
Punainen | Ei jännitettä | |
Moduli | Punainen | Vikatilanne |
Mitat
|
|
|
Tilausnumerot
Tilausnumero | Kuvaus |
TBDPB-480P-B8U | Profibus Compact kytkentäkeskus 4xM12-porttia, 8 PNP-tuloa |
TBDPB-462P-B8U | Profibus Compact kytkentäkeskus 4xM12-porttia, 6 PNP-tuloa / 2-lähtöä |
TBDPB-444P-B8U | Profibus Compact kytkentäkeskus 4xM12-porttia, 4 PNP-tuloa / 4-lähtöä |
TBDPB-408P-B8U | Profibus Compact kytkentäkeskus 4xM12-porttia, 8-lähtöä |
- Yhteensopiva Ultra-Lock- ja M12x1-pistokkeille
- LED indikointi
- Kompakti koko, leveys vain 30mm
- IP67 kotelointiluokka
Valitse tuote
Tekniset tiedot
Tuotekuvaus
Tyyppi | Profibus DP-V0, EN 50170 | |
I/O vaihtoehdot |
| |
I/O liitännät | 5-nap. Ultra-Lock- / M12x1-liitäntä tai 3-nap. M8 | |
Väylän liitäntä | tulo | M12x1 B-koodattu urosliitin |
lähtö | M12x1 B-koodattu naarasliitin | |
Väylän nopeus | Enintään 12Mbaud | |
Osoitteen valinta | 1-99 valintakytkimellä | |
Sisäänmenot | PNP- tai NPN-kontakti | |
Kytkentätaajuus | Enintään 200Hz | |
Virrankesto | lähtö | 1,4 A |
moduli | 4 A | |
Sisäänmeno jännite | “0” -2 V…7 V, / ”1” 9….30 V | |
Ulostulojännite | Syöttöjännite -1V | |
Kotelon mitat | 30 x 175 x 26,5 ( p x l x k , mm) | |
Käyttölämpötila | -25ºC….+70ºC | |
EMC mukaisuus | EN 61000-6-2 | |
Kotelointiluokka | IP67 | |
Tärinän kesto | 10G, 11ms | |
Led indikointi | ||
Väylä | Vihreä | Normaali |
Punainen | Ei yhteyttä | |
Ulk. syöttöjännite | Oranssi | Lähtö OK |
Väylän syöttöjännite | Punainen | Jännite kytketty |
Tulot / lähdöt | Vihreä | Tulot ja lähdöt OK |
Punainen | Ei jännitettä | |
Moduli | Punainen | Vikatilanne |
Mitat
|
|
|
Tilausnumerot
Tilausnumero | Kuvaus |
TBDPB-480P-B8U | Profibus Compact kytkentäkeskus 4xM12-porttia, 8 PNP-tuloa |
TBDPB-462P-B8U | Profibus Compact kytkentäkeskus 4xM12-porttia, 6 PNP-tuloa / 2-lähtöä |
TBDPB-444P-B8U | Profibus Compact kytkentäkeskus 4xM12-porttia, 4 PNP-tuloa / 4-lähtöä |
TBDPB-408P-B8U | Profibus Compact kytkentäkeskus 4xM12-porttia, 8-lähtöä |
