HARTING

HARAX® M12

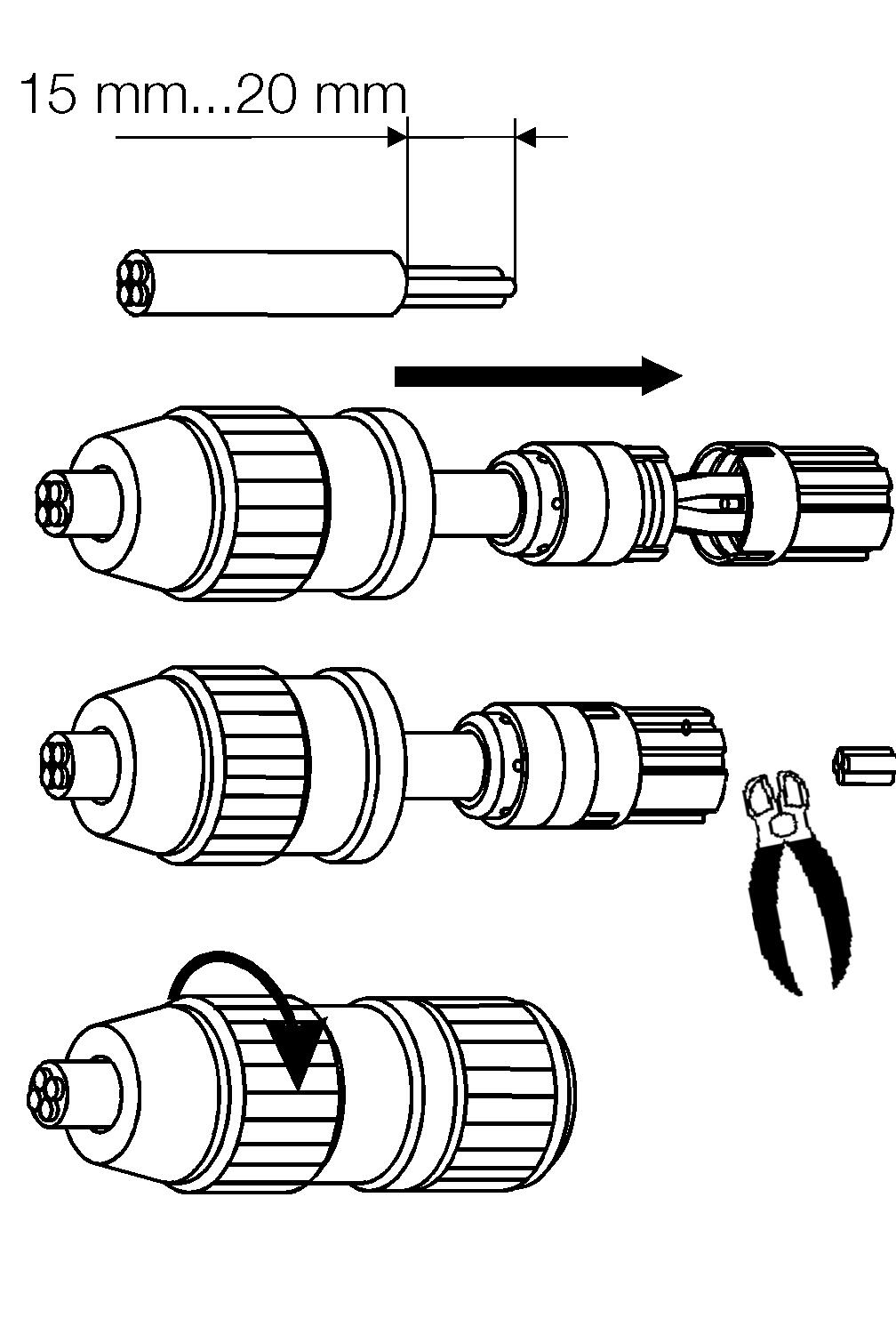

HARTING Harax® M12 pyöröliittimiä löytyy 3-5 napaisina malleina. Koodausvaihtoehtoja löytyy A sekä D tälle mallille. Johdin kytketään Harax-liitännällä, joka on HARTINGin oma liitäntätapa, joka perustuu veitsileikkurin pohjalle. Tämä kytkentätapa varmistaa helpon asennuksen, joka ei vaadi erikoistyökaluja.



Lue lisää
  • 3-, 4- ja 5-napainen
  • Harax-liitos
  • IP67
  • Erikoistyökaluja ei tarvita

Valitse tuote

Valitse tuote
HARTNG_logo_PP_centered_HKS04KProcess.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Liitäntä IDC
Koodaus A
IP-luokka IP65, IP67
Nimellisvirta 4 A
Nimellisjännite 32 V
Napaluku 4
Koko M12
Min. käyttölämpötila -40 °C

*Invisible Heading*
Max. käyttölämpötila 85 °C
Tyyppi Uros
Hyväksynnät CSA, UL
Max. kaapelin halkaisija 5,1 mm
Min. kaapelin halkaisija 2,9 mm
Max. johdinala 0,34 mm²
Min. johdinala 0,14 mm²

Tiedostot

Mitat ja kytkennät

Tekniset kuvat

Tuotekuvaus

HARTING Harax® M12 pyöröliittimiä löytyy 3-5 napaisina malleina. Koodausvaihtoehtoja löytyy A sekä D tälle mallille. Johdin kytketään Harax-liitännällä, joka on HARTINGin oma liitäntätapa, joka perustuu veitsileikkurin pohjalle. Tämä kytkentätapa varmistaa helpon asennuksen, joka ei vaadi erikoistyökaluja.



Tarvikkeet



Äänitiedostot

Lisää luettavaa

DNV-GL -tyyppihyväksyntä
Tuki

Miksi DNV GL -tyyppihyväksyntä on järkevä valinta elektroniikkakaapeleille energiansiirtoketjuissa

iguksen ainutlaatuinen DNV GL -hyväksyntäjärjestelmä elektroniikkakaapeleille tarjoaa käyttäjälle monenlaisia etuja.

Kaapelien kierretavat
Tuki

Star-quad eli nelikierrekaapelin edut


Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).

Olemme mukana myös Pohjoinen Teollisuus messuilla
Yleistä

Pohjoinen teollisuus 2026

Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!

Moottorikaapelin ja servokaapelin erot
Tuki

Moottorikaapelin ja servokaapelin erot

Mikä oikeastaan on servo- ja moottorikaapelin välinen ero? Voiko servokaapelia käyttää tavallisen kolmivaihemoottorin liittämiseen?

Olemme sähkömessuilla
Yleistä

Olemme mukana Sähkö–Electricity-messuilla!

Sähkö–Electricity 26 on uusi kansainvälinen sähköalan ammattitapahtuma, joka kattaa koko toimialan. Tule käymään ja katso mitä osastoltamme 7g120 löytyy!

OEM Finlandin uusi valmistaja Marechal Electric
Tuoteuutiset

Voimavirtapistokkeet ja -pistorasiat nyt valikoimassamme

MARECHAL ELECTRIC on teollisten sähkökytkentöjen edelläkävijä, joka valmistaa mm. teollisuuspistokkeita ja pistorasioita, joiden virrankesto kattaa erittäin laajan alueen 5 A:sta aina 1250 A:n saakka.

Suosikit Tilausnumero: Liitäntä Koodaus IP-luokka Nimellisvirta Nimellisjännite Napaluku Koko Min. käyttölämpötila Max. käyttölämpötila Tyyppi Hyväksynnät Max. kaapelin halkaisija Min. kaapelin halkaisija Max. johdinala Min. johdinala Hinta

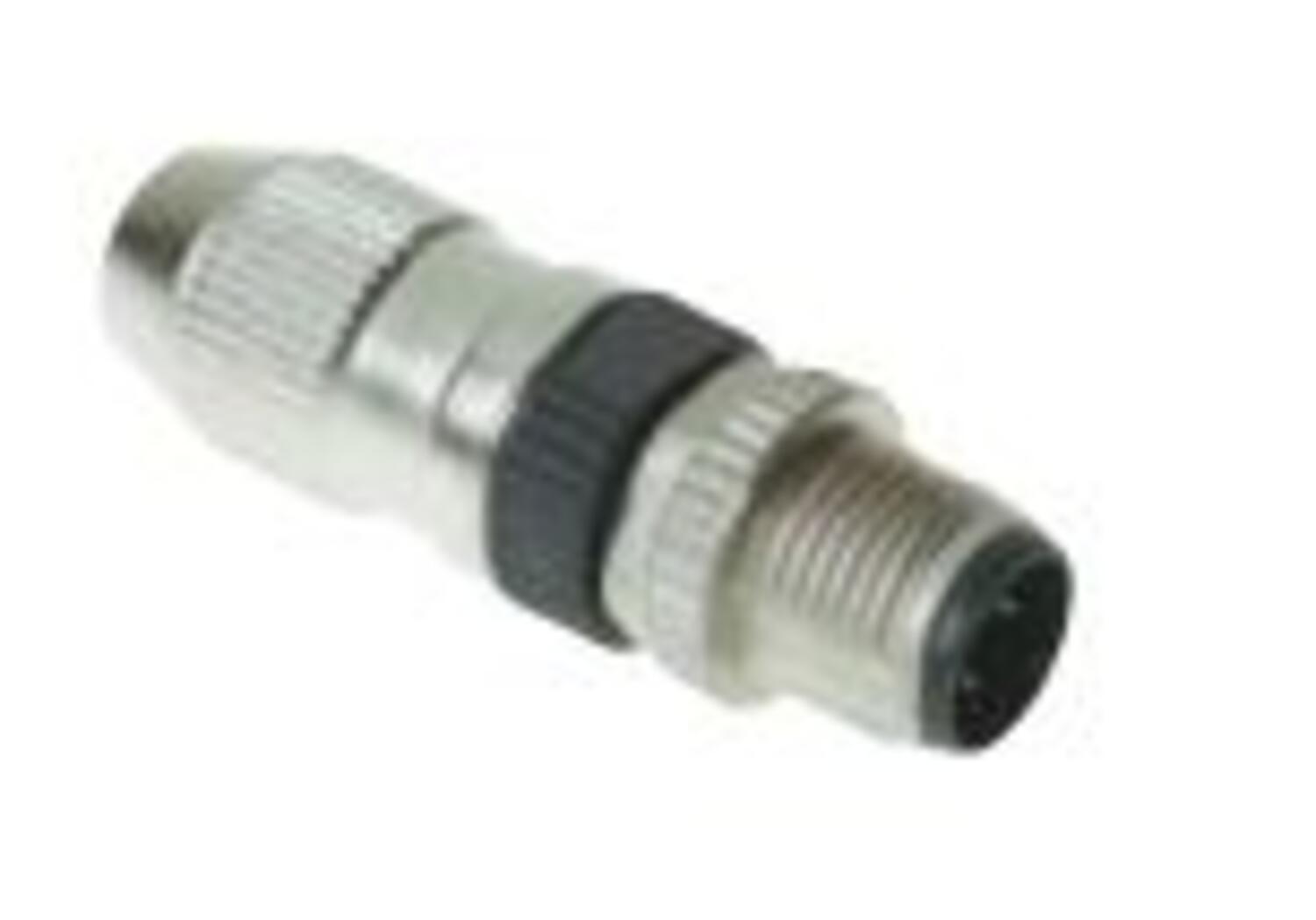

M12 HARAX® 4-napainen uros
Tuotenumero:
21031111405 Kopioitu!
IDC
A
IP65, IP67
4 A
32 V
4
M12
-40 °C
85 °C
Uros
CSA, UL
5,1 mm
2,9 mm
0,34 mm²
0,14 mm²
M12 HARAX® 4-napainen naaras
Tuotenumero:
21031112405 Kopioitu!
IDC
A
IP65, IP67
4 A
32 V
4
M12
-40 °C
85 °C
Naaras
CSA, UL
5,1 mm
2,9 mm
0,34 mm²
0,14 mm²

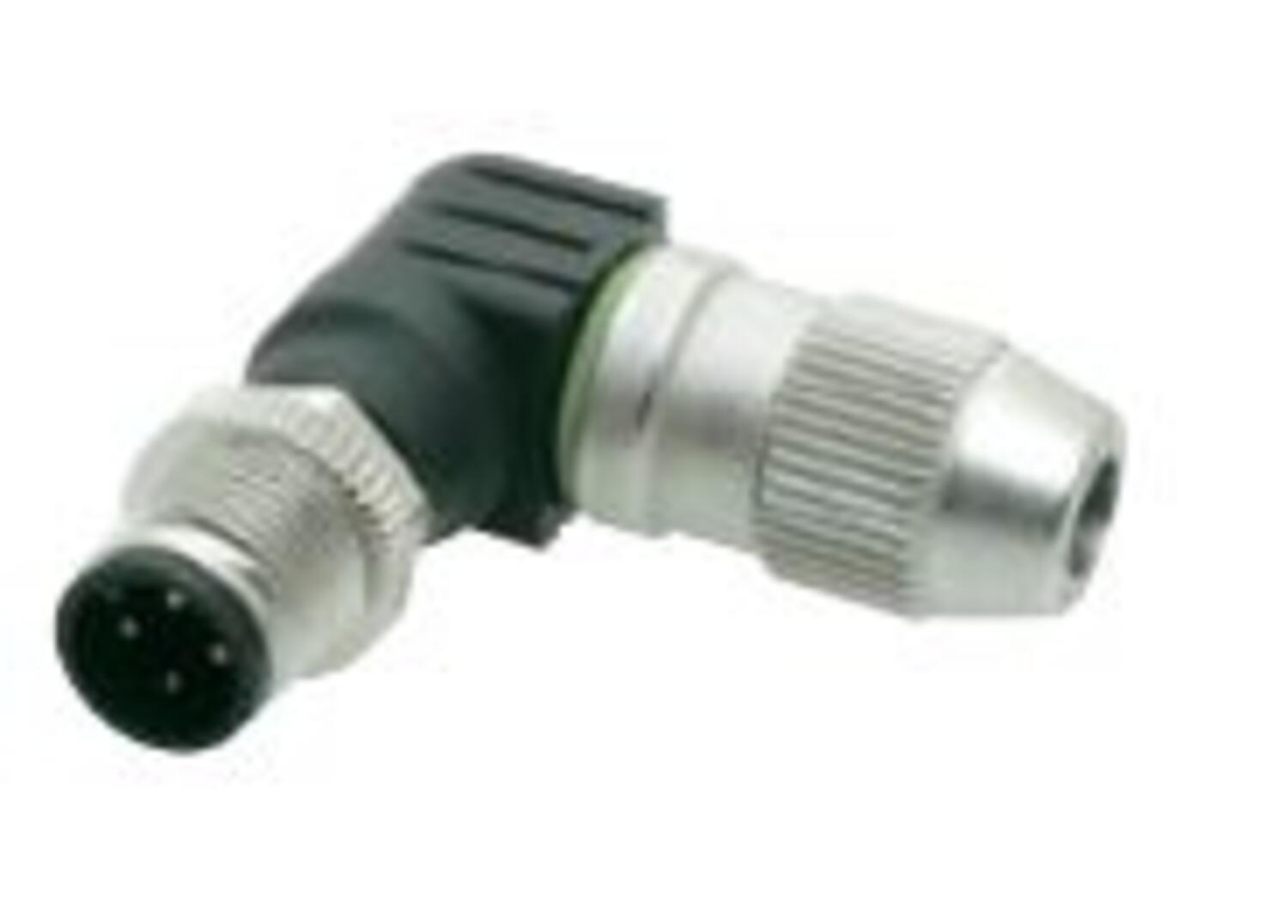

M12 HARAX® 4-napainen uros 90º
Tuotenumero:
21011405081 Kopioitu!
IDC
A
IP65, IP67
4 A
32 V
4
M12
-40 °C
85 °C
Kulma uros
CSA, UL
5,1 mm
4 mm
0,5 mm²
0,25 mm²

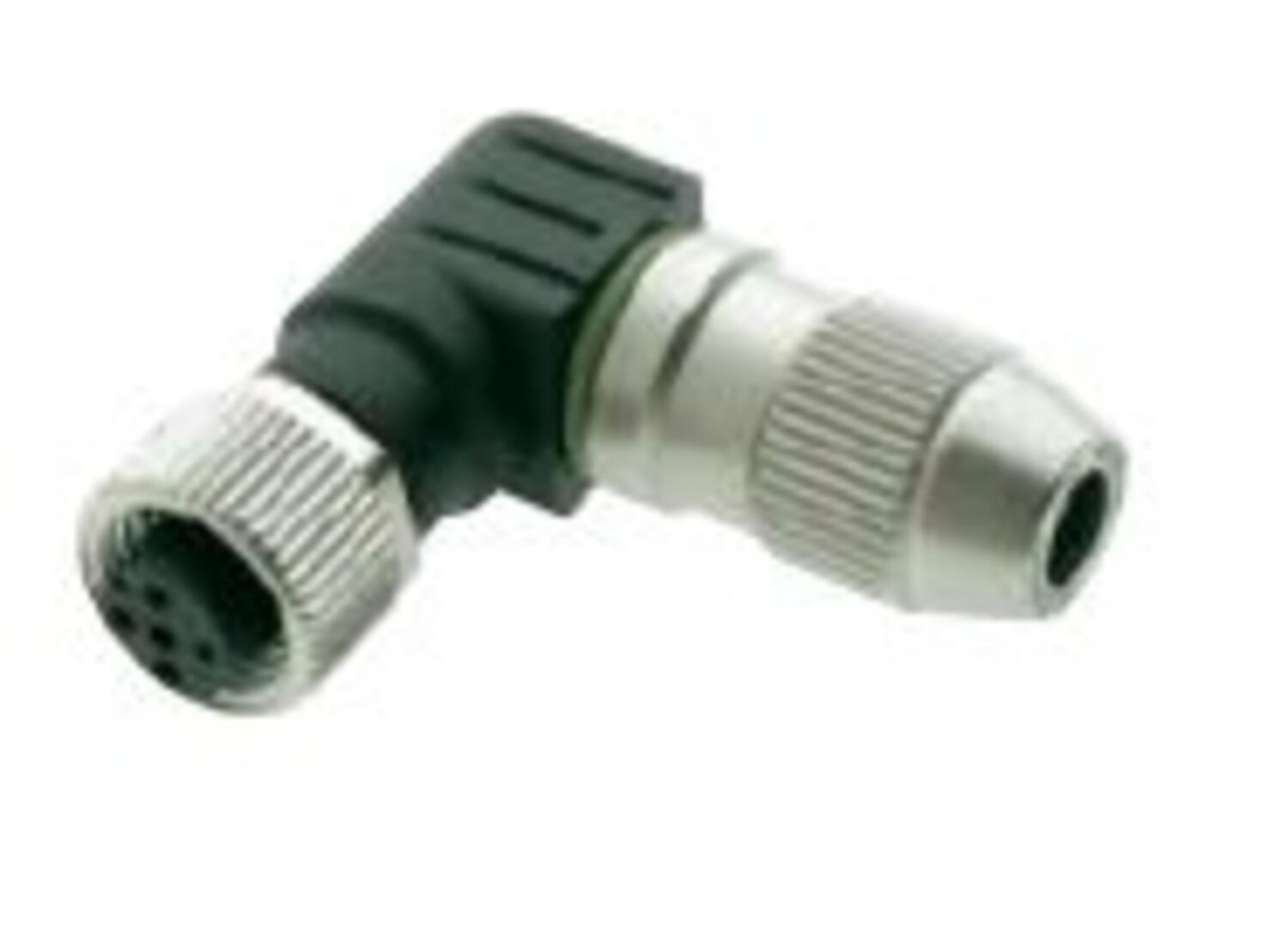

M12 HARAX® 4-napainen naaras 90º
Tuotenumero:
21011405091 Kopioitu!
IDC
A
IP65, IP67
4 A
32 V
4
M12
-40 °C
85 °C
Kulma naaras
CSA, UL
5,1 mm
4 mm
0,5 mm²
0,25 mm²

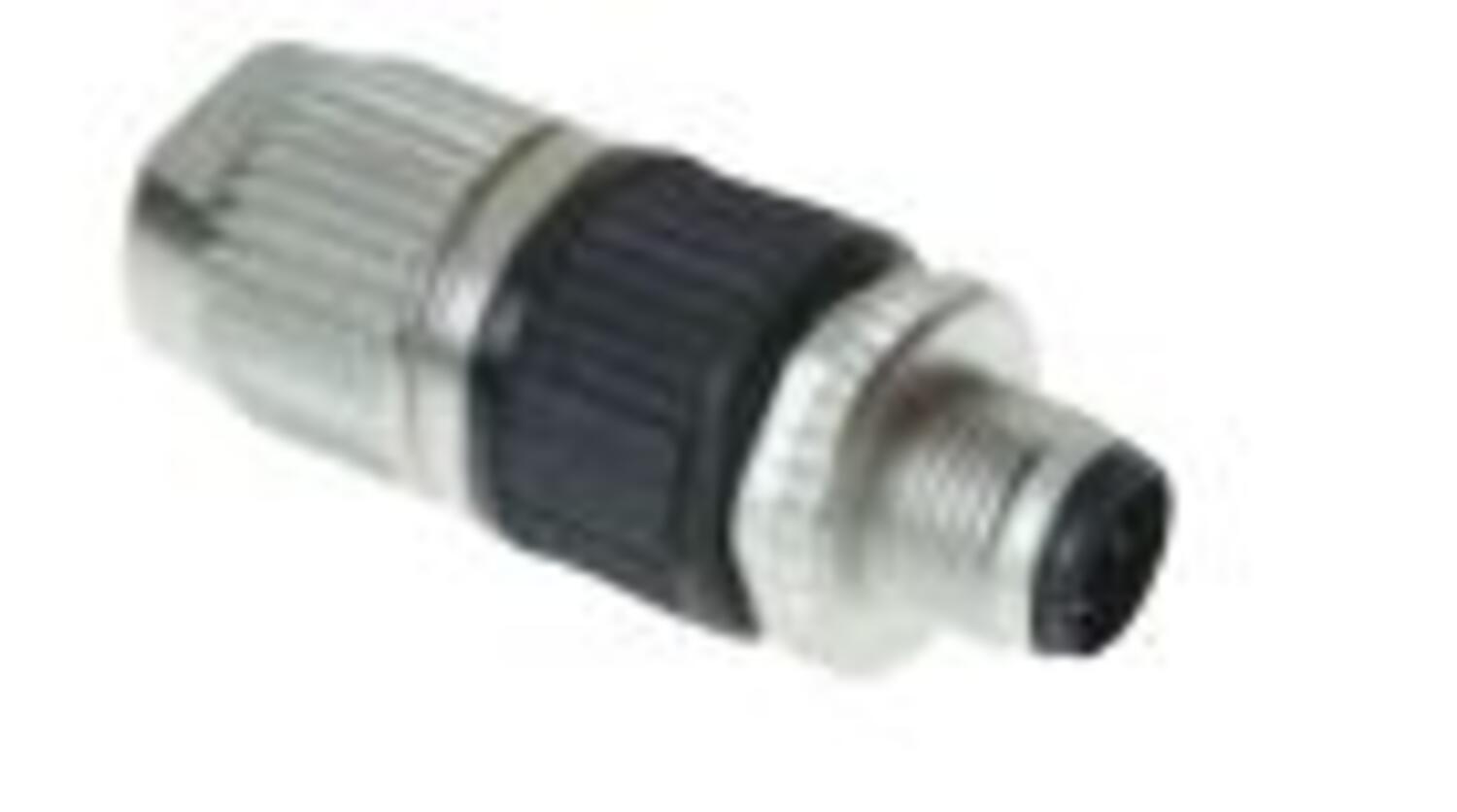

M12 HARAX® 5-napainen uros
Tuotenumero:
21032721505 Kopioitu!
IDC
A
IP65, IP67
4 A
50 V
5
M12
-40 °C
85 °C
Uros
CSA, UL
8 mm
6 mm
0,5 mm²
0,34 mm²
M12 HARAX® 5-napainen naaras
Tuotenumero:
21032722505 Kopioitu!
IDC
A
IP65, IP67
4 A
50 V
5
M12
-40 °C
85 °C
Uros
CSA, UL
8 mm
6 mm
0,5 mm²
0,34 mm²

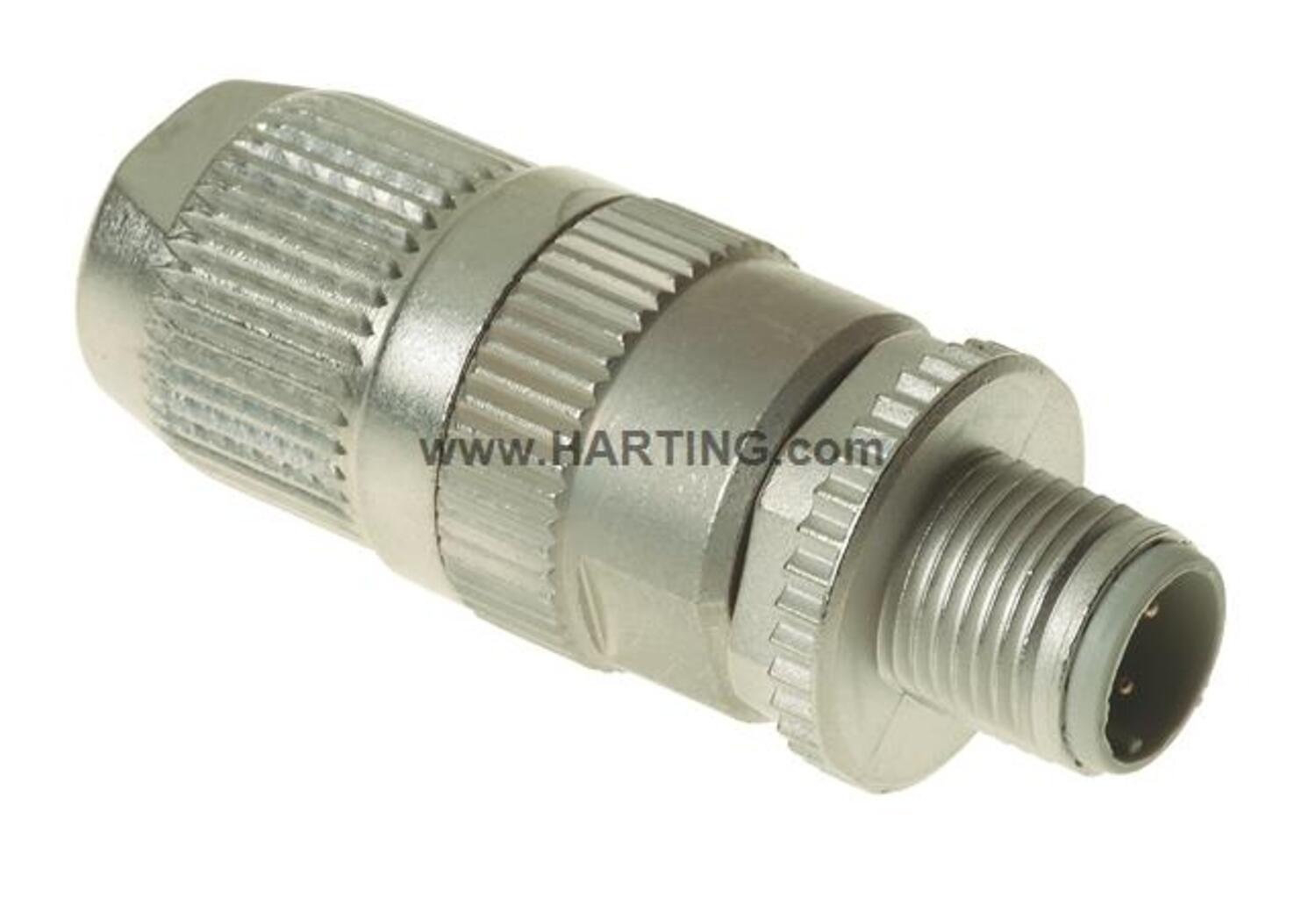

M12 HARAX® 4-napainen uros D-koodattu
Tuotenumero:
21032811405 Kopioitu!
IDC
D
IP65, IP67
4 A
50 V
4
M12
-40 °C
85 °C
Uros
CSA, UL
8,8 mm
4,5 mm
0,34 mm²
0,14 mm²
M12 HARAX® 4-napainen uros D-koodattu
Tuotenumero:
21032821405 Kopioitu!
IDC
D
IP65, IP67
4 A
50 V
4
M12
-40 °C
85 °C
Uros
CSA, UL
8,8 mm
4,5 mm
0,75 mm²
0,34 mm²

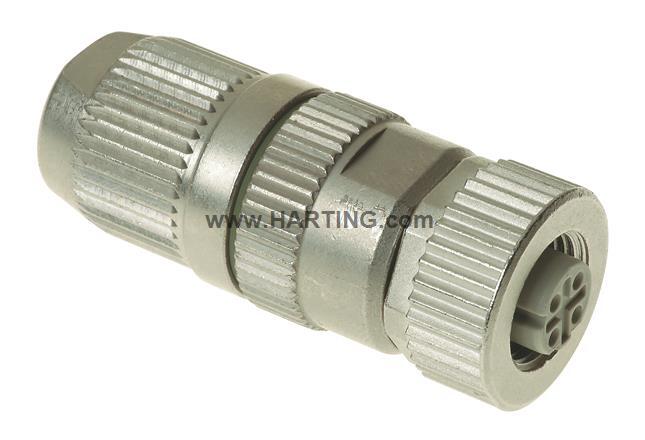

M12 HARAX® 4-napainen naaras D-koodattu
Tuotenumero:
21032812405 Kopioitu!
IDC
D
IP65, IP67
4 A
50 V
4
M12
-40 °C
85 °C
Naaras
CSA, UL
8,8 mm
4,5 mm
0,34 mm²
0,14 mm²
M12 HARAX® 4-napainen naaras D-koodattu
Tuotenumero:
21032822405 Kopioitu!
IDC
D
IP65, IP67
4 A
50 V
4
M12
-40 °C
85 °C
Naaras
CSA, UL
8,8 mm
4,5 mm
0,75 mm²
0,34 mm²
