MOLEX

Kytkettävät uros M12-liittimet

Brad Micro-Change

Molex Brad M12 kenttäliitettäviä liittimiä on saatavana 4-, 5- ja 8-napaisena. Yleisimmät mallit ovat ruuvattavilla liittimillä. Kaapelin vedonpoisto on tiivis ja luotettava. M12 liittimiä on erilaisella koodauksella. Kenttäliitettäviä uros M12 liittimiä on A-, B-, D- ja X-koodauksella. A-koodaus on yleinen lähestymiskytkimissä. B-koodatut liittimet ovat yleisiä Profibus kaapeloinnissa. D-koodattuja käytetään Profinet ja Ethernet kaapeloinnissa. X-koodatut liittimet ova 8-napaisia ja niitä käytetään Ethernet kaapeloinnissa.



Lue lisää
  • Kenttäliitettävät M12 liittimet
  • Liittimet A-, B- tai D-koodauksella
  • 4, 5 tai 8 napaiset liittimet

Valitse tuote

Valitse tuote
molex_logo.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Napaluku 4
Liitäntä M12
Liitintyyppi Suora uros
Häiriösuojattu Ei
Koodaus A
IP-luokka IP67
Kosketinmateriaali Hopeoitu kupari
LED-indikointi Ei
Max. virta 4 A
Max. jännite DC 300 V
Max. jännite AC 250 V

*Invisible Heading*
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 90 °C
Paino 22,4 g
Liitäntä Ruuvi
Max. kaapelin halkaisija 6,6 mm
Min. kaapelin halkaisija 3,3 mm
Max. johdinala 0,75 mm²
Valmistajan osanumero 1200710038
Rungon materiaali Muovi

Tiedostot

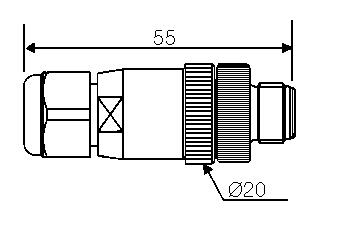

Mitat ja kytkennät

Tuotekuvaus

Molex Brad M12 kenttäliitettäviä liittimiä on saatavana 4-, 5- ja 8-napaisena. Yleisimmät mallit ovat ruuvattavilla liittimillä. Kaapelin vedonpoisto on tiivis ja luotettava. M12 liittimiä on erilaisella koodauksella. Kenttäliitettäviä uros M12 liittimiä on A-, B-, D- ja X-koodauksella. A-koodaus on yleinen lähestymiskytkimissä. B-koodatut liittimet ovat yleisiä Profibus kaapeloinnissa. D-koodattuja käytetään Profinet ja Ethernet kaapeloinnissa. X-koodatut liittimet ova 8-napaisia ja niitä käytetään Ethernet kaapeloinnissa.



Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Molex kaapeliliittimet
Tuoteuutiset

Molex-kaapeliliittimet – luotettavia ratkaisuja vaativiin olosuhteisiin

Molexin kaapeliliittimet tarjoavat kestäviä ja käyttäjäystävällisiä ratkaisuja, jotka kestävät tärinää, likaa, kosteutta ja vaativia käyttöolosuhteita.

Miten valita oikea ohjauskaapeli
Tuki

Miten valita oikea ohjauskaapeli?

Oikean ohjauskaapelin valinnassa on hyvä huomioida sekä kaapelin ominaisuudet että käyttöolosuhteet. Lue lisää!

Kaapelin rakenne ja värimerkinnät
Tuki

Kaapelien värit ja värikoodit – mitä ne tarkoittavat?

Kaapeleita on saatavilla lukuisissa eri väreissä. Ne eivät kuitenkaan ole pelkkä ulkonäköseikka, vaan niillä on tärkeä merkitys.

Kaapelin sisävaippa
Tuki

Kaapelin sisävaippa ja sen merkitys

Mikä on kaapelin sisävaippa ja miksi sillä on suuri merkitys liikkuvissa sovelluksissa? Lue, miten sisävaippa tukee kaapelin rakennetta ja pidentää sen käyttöikää.

igus ohjaus- ja moottorikaapelit
Tuki

Mikä on ohjauskaapelin ja moottorikaapelin ero?

Tässä artikkelissa käsittelemme kysymystä: mikä on ohjauskaapelin ja moottorikaapelin ero?

igus energiansiirtoketjukaapelit
Tuki

7 perussääntöä hyvälle energiansiirtoketjukaapelille

Tässä artikkelissa avataan tarkemmin seitsemän perussääntöä, jotka määrittävät hyvän kaapelin rakenteen ja toiminnan energiansiirtoketjussa.

Suosikit Tilausnumero: Napaluku Liitäntä Liitintyyppi Liittimen materiaali Häiriösuojattu Koodaus IP-luokka Kosketinmateriaali LED-indikointi Max. virta Max. jännite Max. jännite DC Max. jännite AC Min. käyttölämpötila Max. käyttölämpötila Paino Liitäntä Max. kaapelin halkaisija Min. kaapelin halkaisija Max. johdinala Valmistajan osanumero Rungon materiaali Min. johdinala Min. johdinhalkaisija Max. johdinhalkaisija Hinta

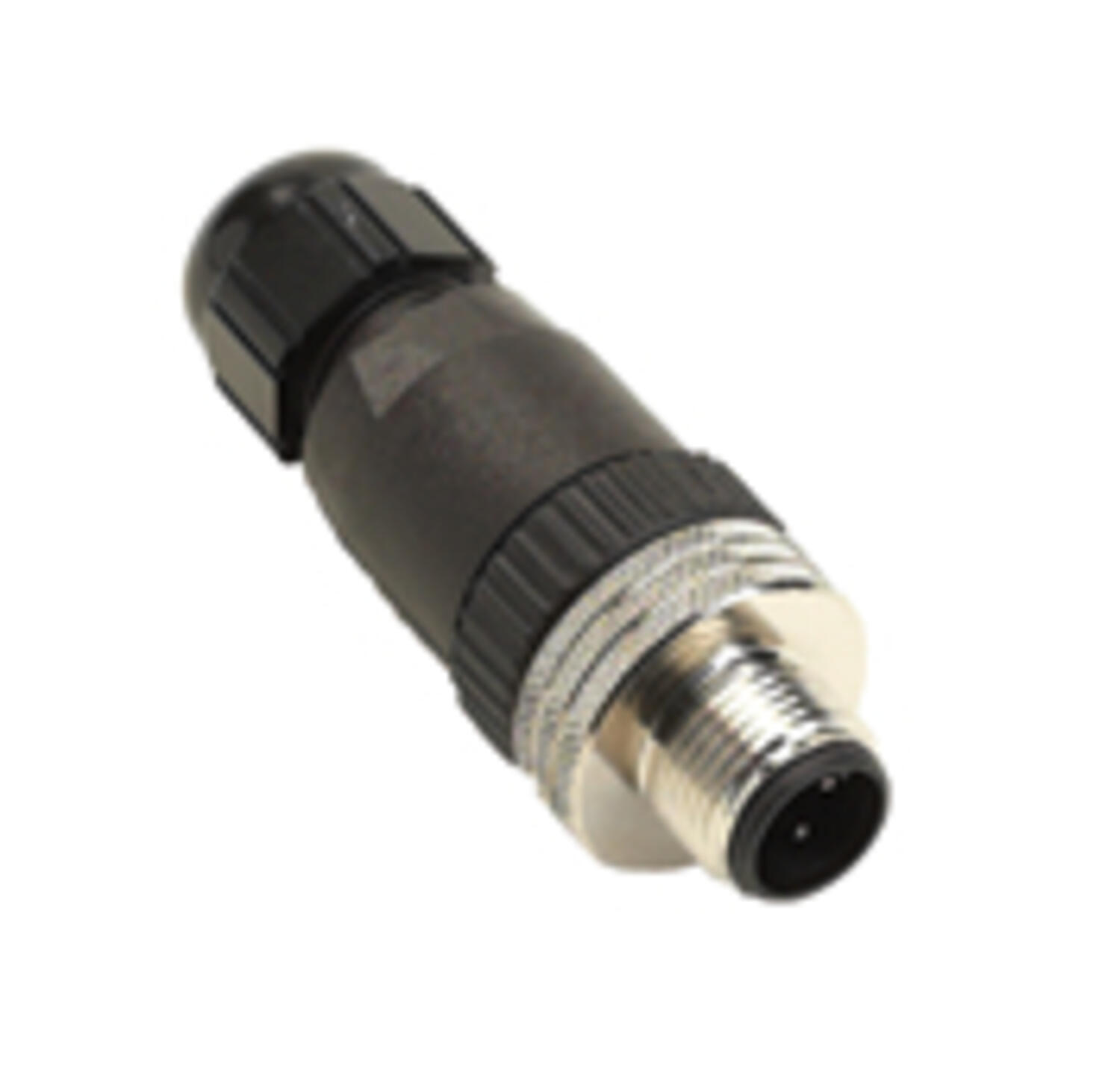

M12, without cable, straight male
M12 kytk.liitin suora uros 4nap PG7
Tuotenumero:
8A4006-31 Kopioitu!
4
M12
Suora uros
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
22,4 g
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710038
Muovi

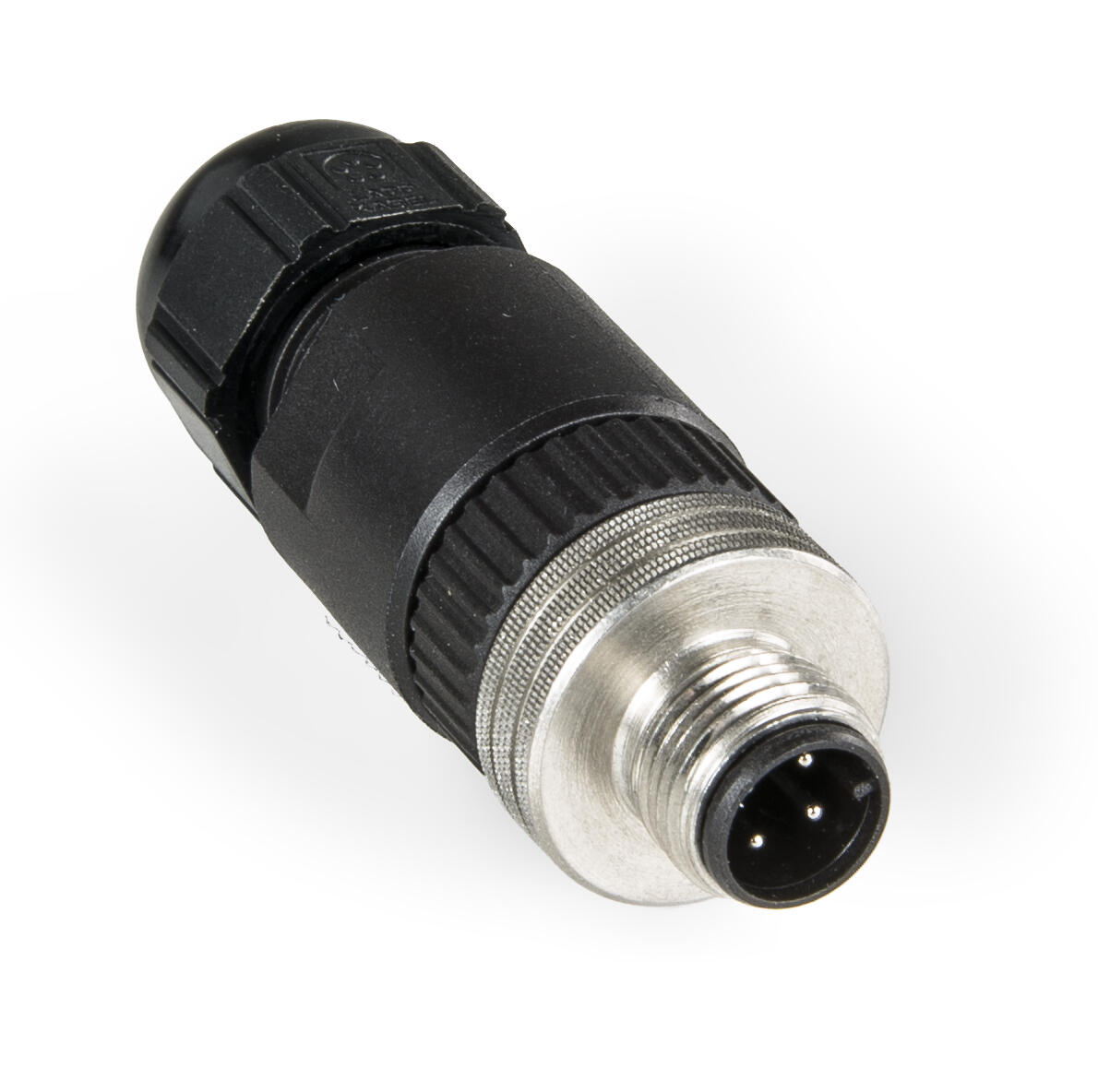

M12 kytkinliitin suora
M12 kytk.liitin suora uros 4nap PG9
Tuotenumero:
8A4006-32 Kopioitu!
4
M12
Suora uros
Messinki
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
Ruuvi
8,1 mm
4,1 mm
0,75 mm²
1200710039
Muovi

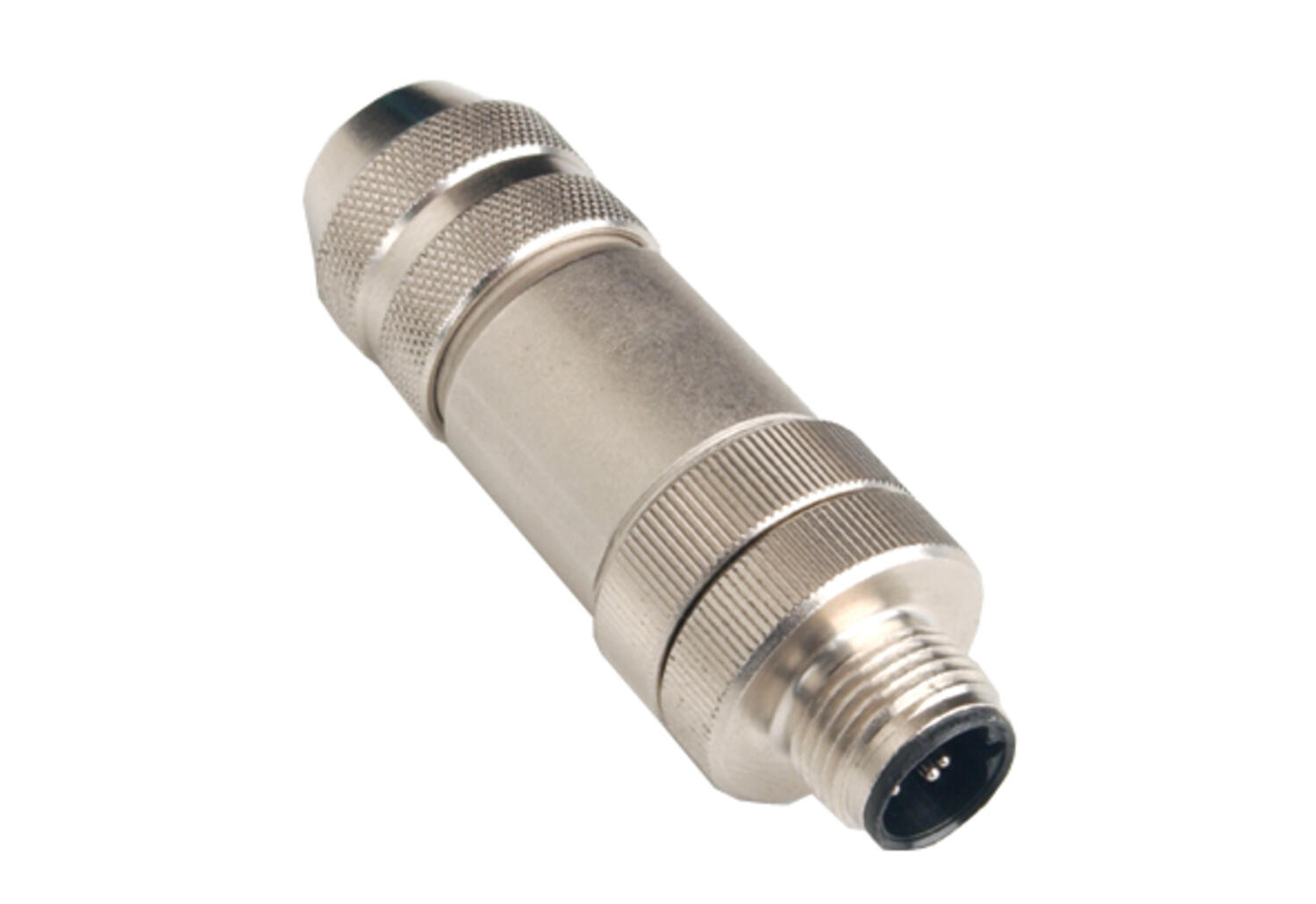

M12, without cable, straight male
M12 kytk.liitin suora uros
Tuotenumero:
8A4S06-32 Kopioitu!
4
M12
Suora uros
Kyllä
A
IP67
Kullattu
4 A
250 V
-40 °C
85 °C
42 g
Ruuvi
8 mm
6 mm
0,75 mm²
1200710032
Messinki
M12, without cable, straight male
M12 kytk.liitin 4n suora uros PG7 rst mutteri
Tuotenumero:
8A4006-311 Kopioitu!
4
M12
Suora uros
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
25 g
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710063
Muovi

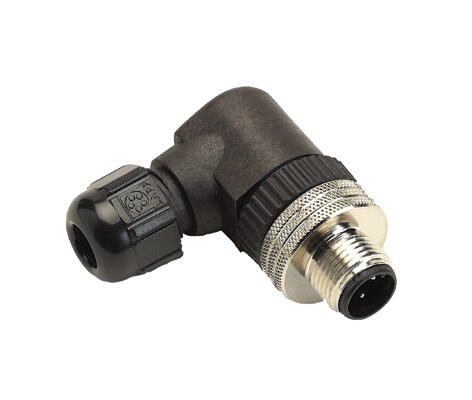

M12, without cable, angled male
M12 kytk.liitin 4nap. 90° uros PG7
Tuotenumero:
8A4007-31 Kopioitu!
4
M12
Kulma uros
Messinki
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
25,4 g
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710040
Muovi
M12, without cable, straight male
M12 kytk.liitin 5nap. suora uros PG7
Tuotenumero:
8A5006-31 Kopioitu!
5
M12
Suora uros
Messinki
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
36 V
30 V
-25 °C
90 °C
25,4 g
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710045
Muovi

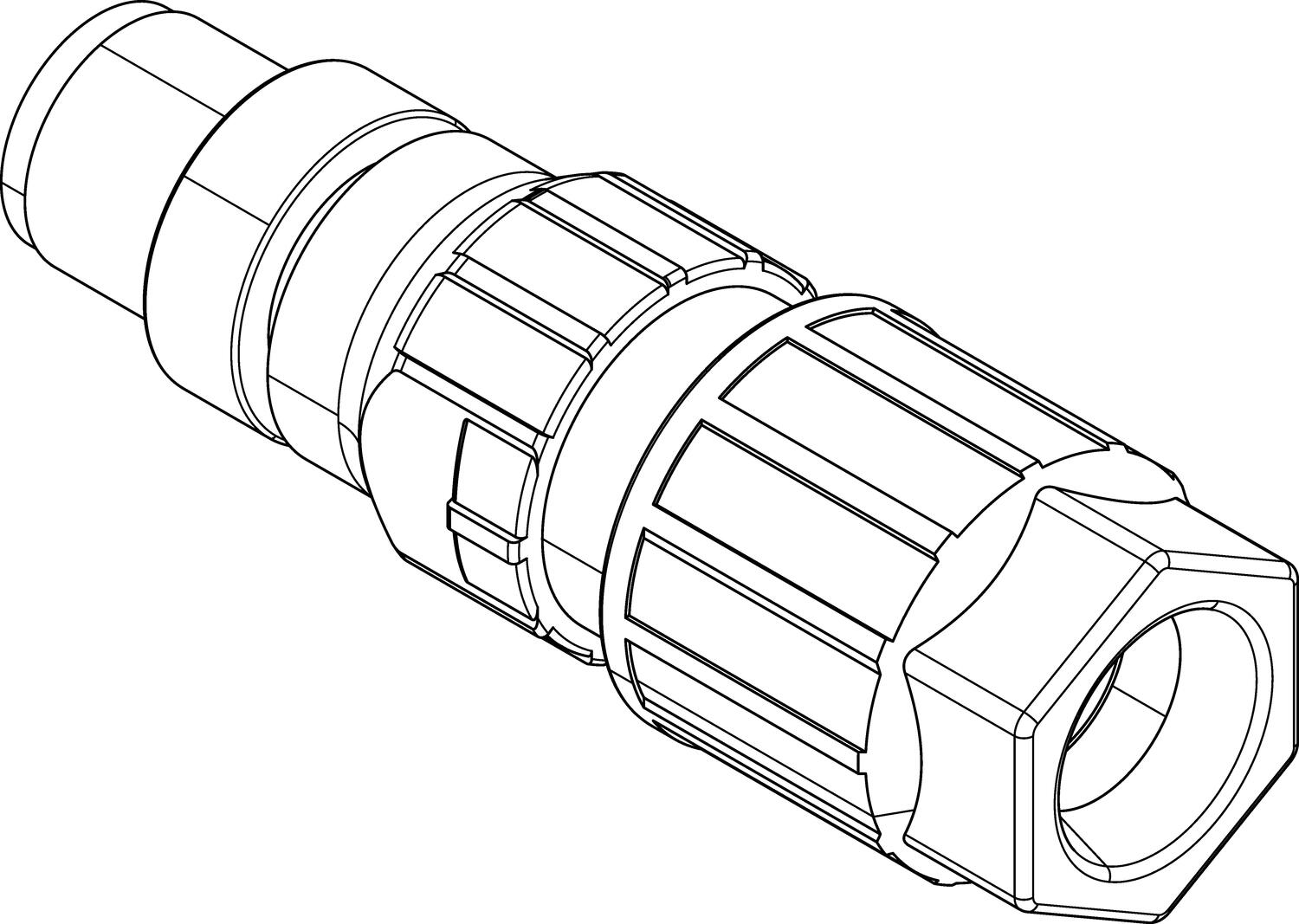

8A4006-52_M12 field att male str IDC.eps
M12 kytk.liitin suora uros 4nap IDC
Tuotenumero:
8A4006-52 Kopioitu!
4
M12
Suora uros
Messinki
Ei
A
IP67
Kullattu
4 A
250 V
250 V
-25 °C
80 °C
IDC
8 mm
4 mm
0,75 mm²
1200710088
Muovi
0,34 mm²
M12 kytkinliitin suora
M12 kytk.liitin 5nap. suora uros PG9
Tuotenumero:
8A5006-32 Kopioitu!
5
M12
Suora uros
Messinki
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
36 V
30 V
-25 °C
90 °C
29 g
Ruuvi
8,1 mm
4,1 mm
0,75 mm²
1200710047
Muovi
M12, without cable, straight male
M12 kytkettävä uros liitin 5nap., metalli runko
Tuotenumero:
8A5S06-32 Kopioitu!
5
M12
Suora uros
Kyllä
A
IP67
Kullattu
Ei
4 A
60 V
60 V
-40 °C
85 °C
Ruuvi
8 mm
6 mm
0,75 mm²
1200710034
Messinki
M12, without cable, angled male
M12 kytk.liitin 5nap. 90° uros PG7
Tuotenumero:
8A5007-31 Kopioitu!
5
M12
Kulma uros
Messinki
Ei
A
IP67
Hopeoitu kupari
36 V
30 V
-25 °C
90 °C
24,3 g
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710049
Muovi
M12, without cable, angled male
M12 kytk.liitin 90° 5nap. uros PG9
Tuotenumero:
8A5007-32 Kopioitu!
4
M12
Kulma uros
Messinki
Ei
A
IP67
Hopeoitu kupari
36 V
30 V
-25 °C
90 °C
24,3 g
Ruuvi
8,1 mm
4,1 mm
0,75 mm²
1200710071
Muovi

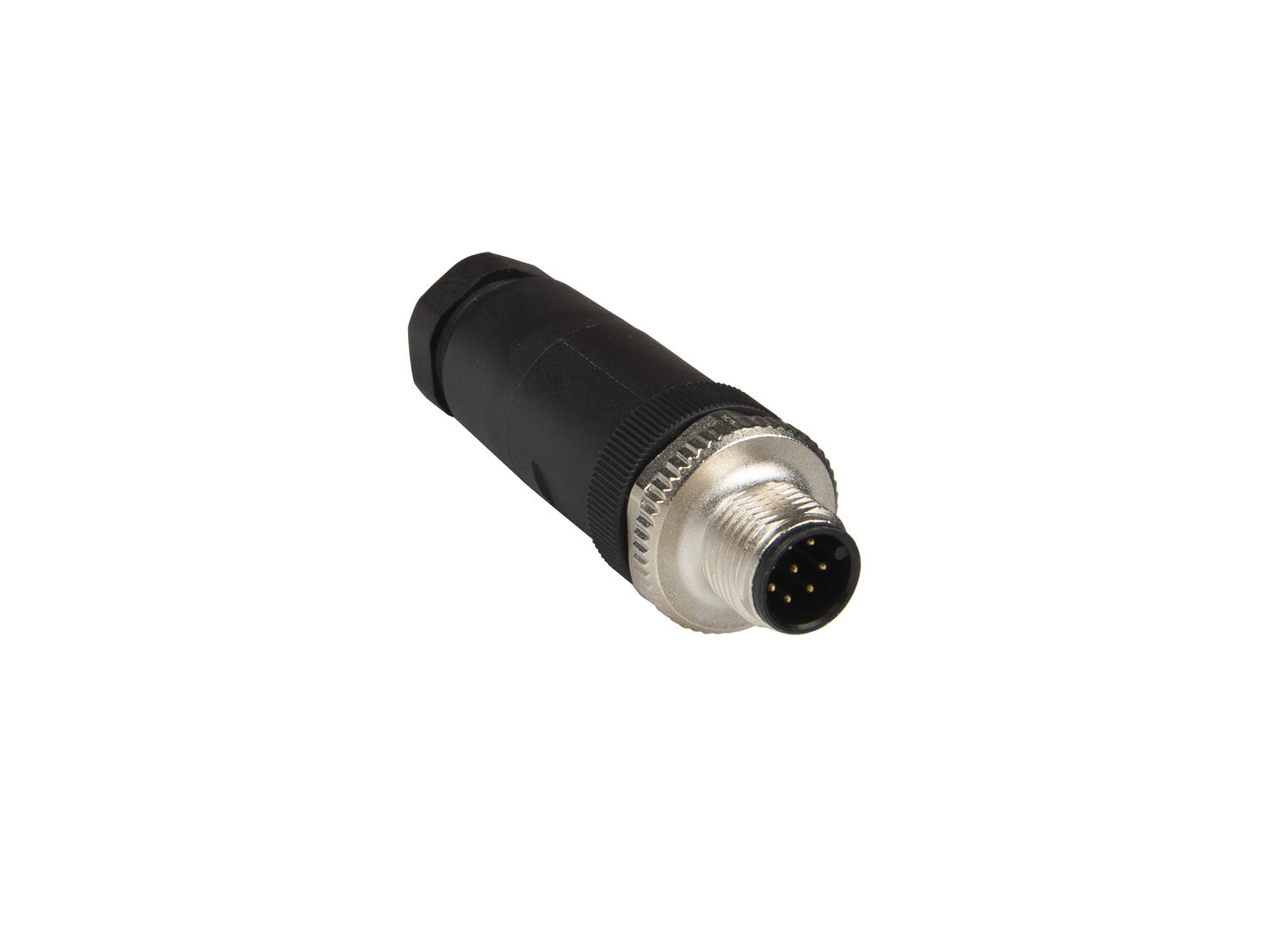

8A8006-32.tif
M12 kytk.liitin suora uros 8n PG9
Tuotenumero:
8A8006-32 Kopioitu!
8
M12
Suora uros
Messinki
Ei
A
IP67
Kullattu messinki
2 A
30 V
30 V
-40 °C
85 °C
21,8 g
Ruuvi
8 mm
6 mm
0,5 mm²
1200710030
PA
M12, without cable, straight male
M12 kytk.liitin B-kood.uros 5nap
Tuotenumero:
BA5S06-32 Kopioitu!
5
M12
Suora uros
Messinki
Kyllä
B
IP67
Hopeoitu kupari
Ei
4 A
250 V
250 V
-40 °C
85 °C
Ruuvi
8,5 mm
6,5 mm
0,75 mm²
1201000002
Messinki
image E1AS06-32.jpeg
M12 kytk.liitin D-koodattu uros
Tuotenumero:
E1AS06-32 Kopioitu!
4
M12
Suora uros
Messinki
Kyllä
D
IP67
Kullattu
4 A
250 V
250 V
-40 °C
80 °C
Ruuvi
8 mm
6 mm
0,75 mm²
1300470035
Messinki
M12, without cable, straight male
M12 kytkettävä uros liitin X-koodattu 8n IDC
Tuotenumero:
E2AS06-52 Kopioitu!
8
M12
Suora uros
Messinki
Kyllä
X
IP67
Kullattu
0,5 A
48 V
-40 °C
80 °C
IDC
9 mm
5,5 mm
0,34 mm²
120341-0806
Messinki
0,46 mm
0,78 mm
