MOLEX

Kytkettävät naaras M12-liittimet

Brad Micro-Change

Molex Brad M12 kenttäliitettäviä liittimiä on saatavana 4-, 5- ja 8-napaisena. Yleisimmät mallit ovat ruuvattavilla liittimillä. Kaapelin vedonpoisto on tiivis ja luotettava. M12 liittimiä on erilaisella koodauksella. Kenttäliitettäviä malleja on A-, B- ja D-koodauksella. A-koodaus on yleinen lähestymiskytkimissä. B-koodatut liittimet ovat yleisiä Profibus kaapeloinnissa ja D-koodattuja käytetään Profinet ja Ethernet kaapeloinnissa.

Lue lisää
  • Kenttäliitettävät M12 liittimet
  • Liittimet A-, B tai D-koodauksella
  • 4, 5 ja 8 napaiset liittimet

Valitse tuote

Valitse tuote
molex_logo.eps

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Tiedot
Napaluku 4
Liitäntä M12
Liitintyyppi Suora naaras
Häiriösuojattu Ei
Koodaus A
IP-luokka IP67
Kosketinmateriaali Hopeoitu kupari
LED-indikointi Ei
Max. virta 4 A
Max. jännite DC 300 V

*Invisible Heading*
Max. jännite AC 250 V
Min. käyttölämpötila -25 °C
Max. käyttölämpötila 90 °C
Liitäntä Ruuvi
Max. kaapelin halkaisija 6,6 mm
Min. kaapelin halkaisija 3,3 mm
Max. johdinala 0,75 mm²
Valmistajan osanumero 1200710035
Rungon materiaali Muovi

Tiedostot

Mitat ja kytkennät

Tuotekuvaus

Molex Brad M12 kenttäliitettäviä liittimiä on saatavana 4-, 5- ja 8-napaisena. Yleisimmät mallit ovat ruuvattavilla liittimillä. Kaapelin vedonpoisto on tiivis ja luotettava. M12 liittimiä on erilaisella koodauksella. Kenttäliitettäviä malleja on A-, B- ja D-koodauksella. A-koodaus on yleinen lähestymiskytkimissä. B-koodatut liittimet ovat yleisiä Profibus kaapeloinnissa ja D-koodattuja käytetään Profinet ja Ethernet kaapeloinnissa.

Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Molex kaapeliliittimet
Tuoteuutiset

Molex-kaapeliliittimet – luotettavia ratkaisuja vaativiin olosuhteisiin

Molexin kaapeliliittimet tarjoavat kestäviä ja käyttäjäystävällisiä ratkaisuja, jotka kestävät tärinää, likaa, kosteutta ja vaativia käyttöolosuhteita.

Miten valita oikea ohjauskaapeli
Tuki

Miten valita oikea ohjauskaapeli?

Oikean ohjauskaapelin valinnassa on hyvä huomioida sekä kaapelin ominaisuudet että käyttöolosuhteet. Lue lisää!

Kaapelin rakenne ja värimerkinnät
Tuki

Kaapelien värit ja värikoodit – mitä ne tarkoittavat?

Kaapeleita on saatavilla lukuisissa eri väreissä. Ne eivät kuitenkaan ole pelkkä ulkonäköseikka, vaan niillä on tärkeä merkitys.

Kaapelin sisävaippa
Tuki

Kaapelin sisävaippa ja sen merkitys

Mikä on kaapelin sisävaippa ja miksi sillä on suuri merkitys liikkuvissa sovelluksissa? Lue, miten sisävaippa tukee kaapelin rakennetta ja pidentää sen käyttöikää.

igus ohjaus- ja moottorikaapelit
Tuki

Mikä on ohjauskaapelin ja moottorikaapelin ero?

Tässä artikkelissa käsittelemme kysymystä: mikä on ohjauskaapelin ja moottorikaapelin ero?

igus energiansiirtoketjukaapelit
Tuki

7 perussääntöä hyvälle energiansiirtoketjukaapelille

Tässä artikkelissa avataan tarkemmin seitsemän perussääntöä, jotka määrittävät hyvän kaapelin rakenteen ja toiminnan energiansiirtoketjussa.

Suosikit Tilausnumero: Napaluku Liitäntä Liitintyyppi Häiriösuojattu Koodaus IP-luokka Kosketinmateriaali LED-indikointi Max. virta Max. jännite Max. jännite DC Max. jännite AC Min. käyttölämpötila Max. käyttölämpötila Liitäntä Max. kaapelin halkaisija Min. kaapelin halkaisija Max. johdinala Valmistajan osanumero Rungon materiaali Paino Hinta

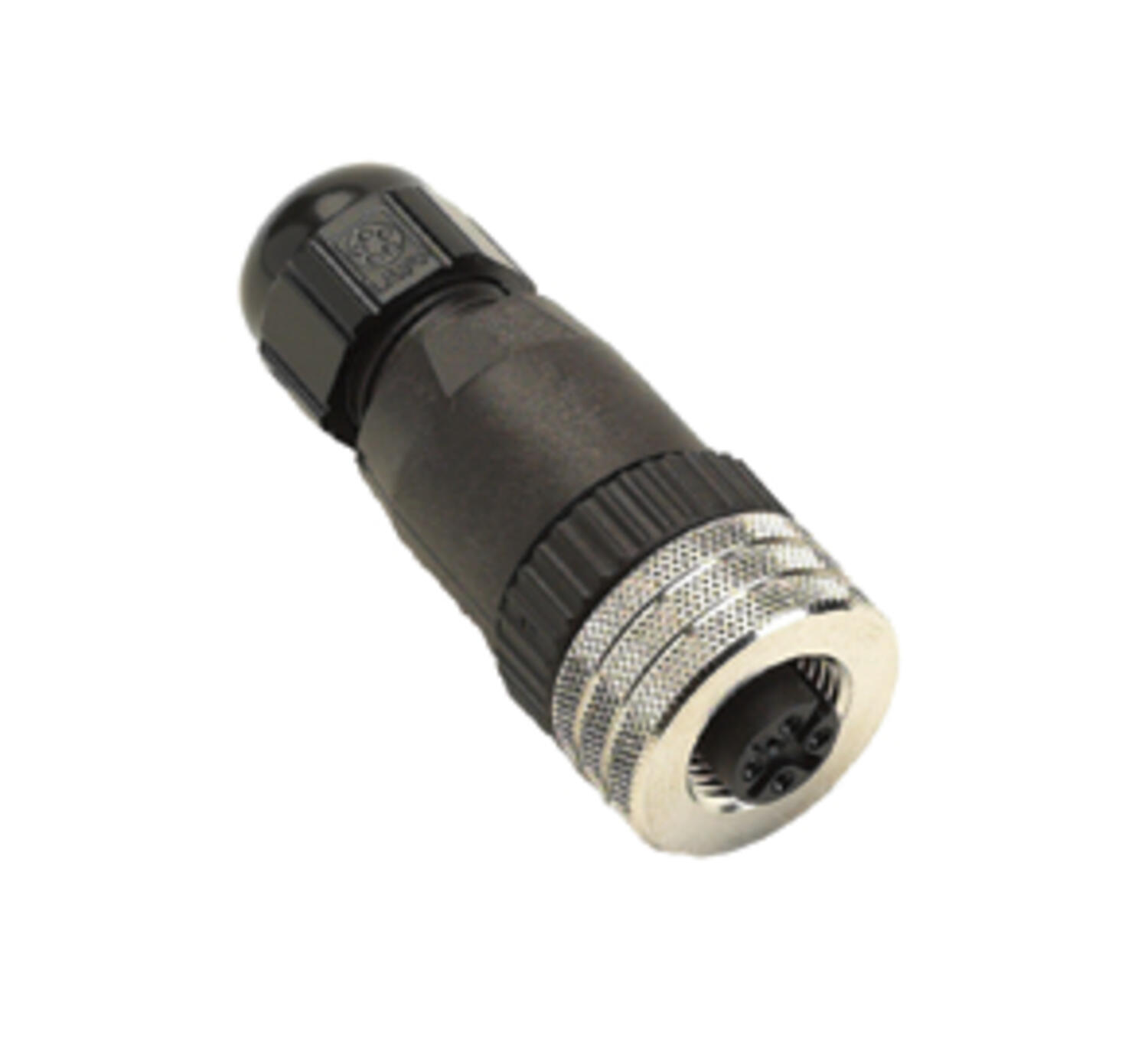

M12 liitin suora naaras
M12 kytk.liitin 4nap. suora naaras PG7
Tuotenumero:
8A4000-31 Kopioitu!
4
M12
Suora naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710035
Muovi
M12 liitin suora naaras
M12 kytk.liitin 4n suora naaras PG7 rst mutterI
Tuotenumero:
8A4000-311 Kopioitu!
4
M12
Suora naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200715009
Muovi

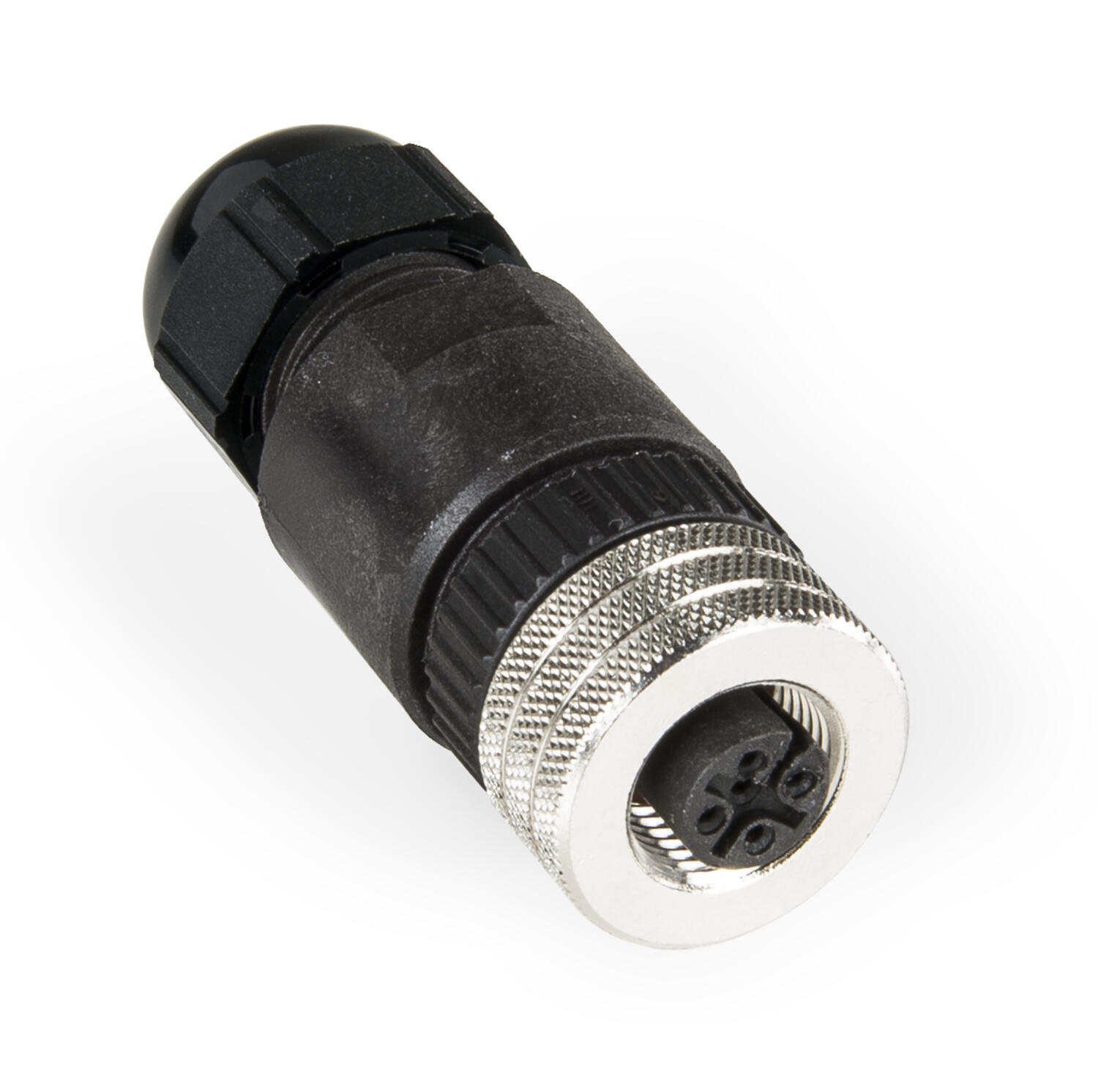

M12 kytkinliitin suora naaras
M12 kytk.liitin 4nap. suora naaras PG9
Tuotenumero:
8A4000-32 Kopioitu!
4
M12
Suora naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
Ruuvi
8,1 mm
4,1 mm
0,75 mm²
1200710036
Muovi

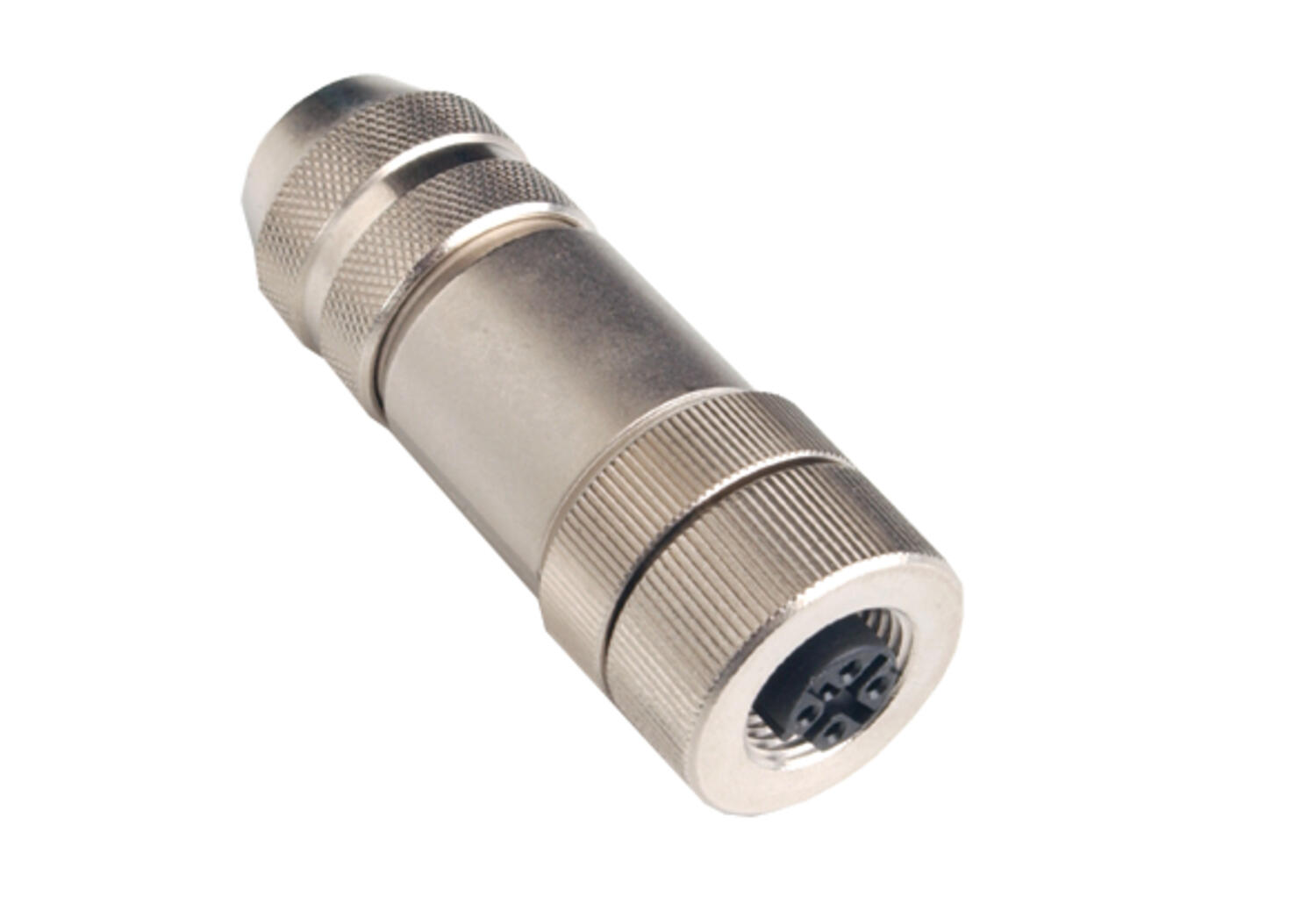

M12, without cable, straight female
M12 kytk.liitin naaras suora 4nap., metallinen
Tuotenumero:
8A4S00-32 Kopioitu!
4
M12
Suora naaras
Kyllä
A
IP67
Kullattu
4 A
250 V
-40 °C
85 °C
Ruuvi
8 mm
6 mm
0,75 mm²
120071-0033
45 g

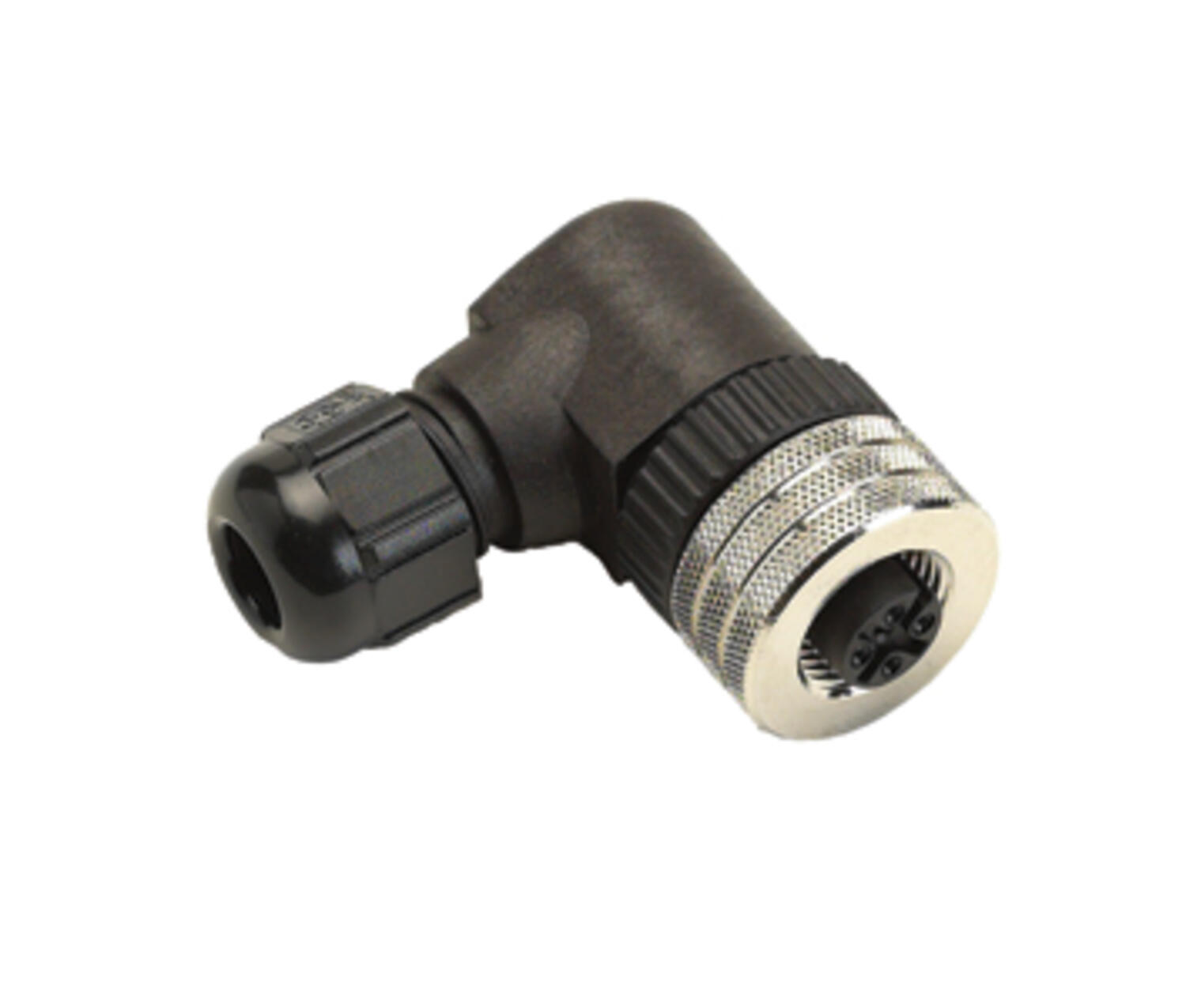

M12, without cable, angled female
M12 kytk.liitin 4nap. 90° naaras PG7
Tuotenumero:
8A4001-31 Kopioitu!
4
M12
Kulma naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710037
Muovi
M12, without cable, angled female
M12 kytk.liitin 4nap. 90° naaras PG9
Tuotenumero:
8A4001-32 Kopioitu!
4
M12
Kulma naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
300 V
250 V
-25 °C
90 °C
Ruuvi
8,1 mm
4,1 mm
0,75 mm²
1200715010
Muovi
M12 liitin suora naaras
M12 kytk.liitin 5nap. suora naaras PG7
Tuotenumero:
8A5000-31 Kopioitu!
5
M12
Suora naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
36 V
30 V
-25 °C
90 °C
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710041
Muovi
M12 kytkinliitin suora naaras
M12 kytk.liitin 5nap. suora naaras PG9
Tuotenumero:
8A5000-32 Kopioitu!
5
M12
Suora naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
36 V
30 V
-25 °C
90 °C
Ruuvi
8,1 mm
4,1 mm
0,75 mm²
1200710043
Muovi

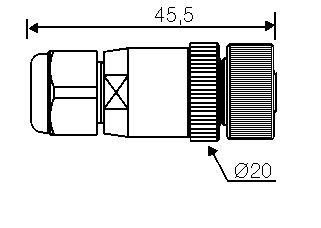

M12, without cable, straight female
M12 kytk.liitin 5n su naaras PG9 metallikotelo
Tuotenumero:
8A5S00-32 Kopioitu!
5
M12
Suora naaras
Kyllä
A
IP67
Hopeoitu kupari
Ei
4 A
60 V
-25 °C
90 °C
Ruuvi
8 mm
6 mm
0,75 mm²
1200710081
M12, without cable, angled female
M12 kytk.liitin 90° 5nap naaras PG7
Tuotenumero:
8A5001-31 Kopioitu!
5
M12
Kulma naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
36 V
30 V
-25 °C
90 °C
Ruuvi
6,6 mm
3,3 mm
0,75 mm²
1200710044
Muovi

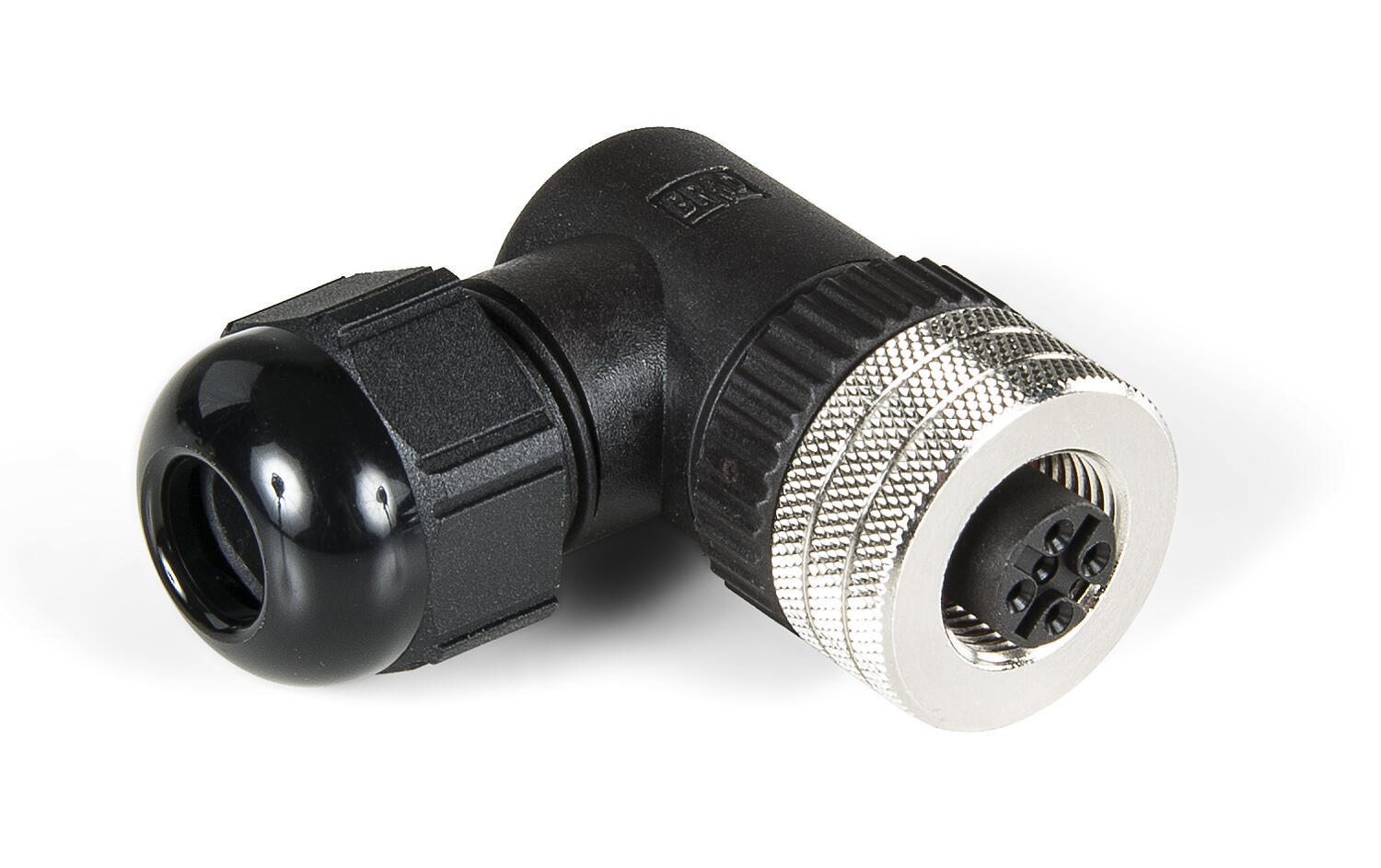

M12 kytkinliitin naaras PG9
M12 kytk.liitin 5nap. 90° naaras PG9
Tuotenumero:
8A5001-32 Kopioitu!
5
M12
Kulma naaras
Ei
A
IP67
Hopeoitu kupari
Ei
4 A
36 V
30 V
-25 °C
90 °C
Ruuvi
8,1 mm
4,1 mm
0,75 mm²
1200710070
Muovi

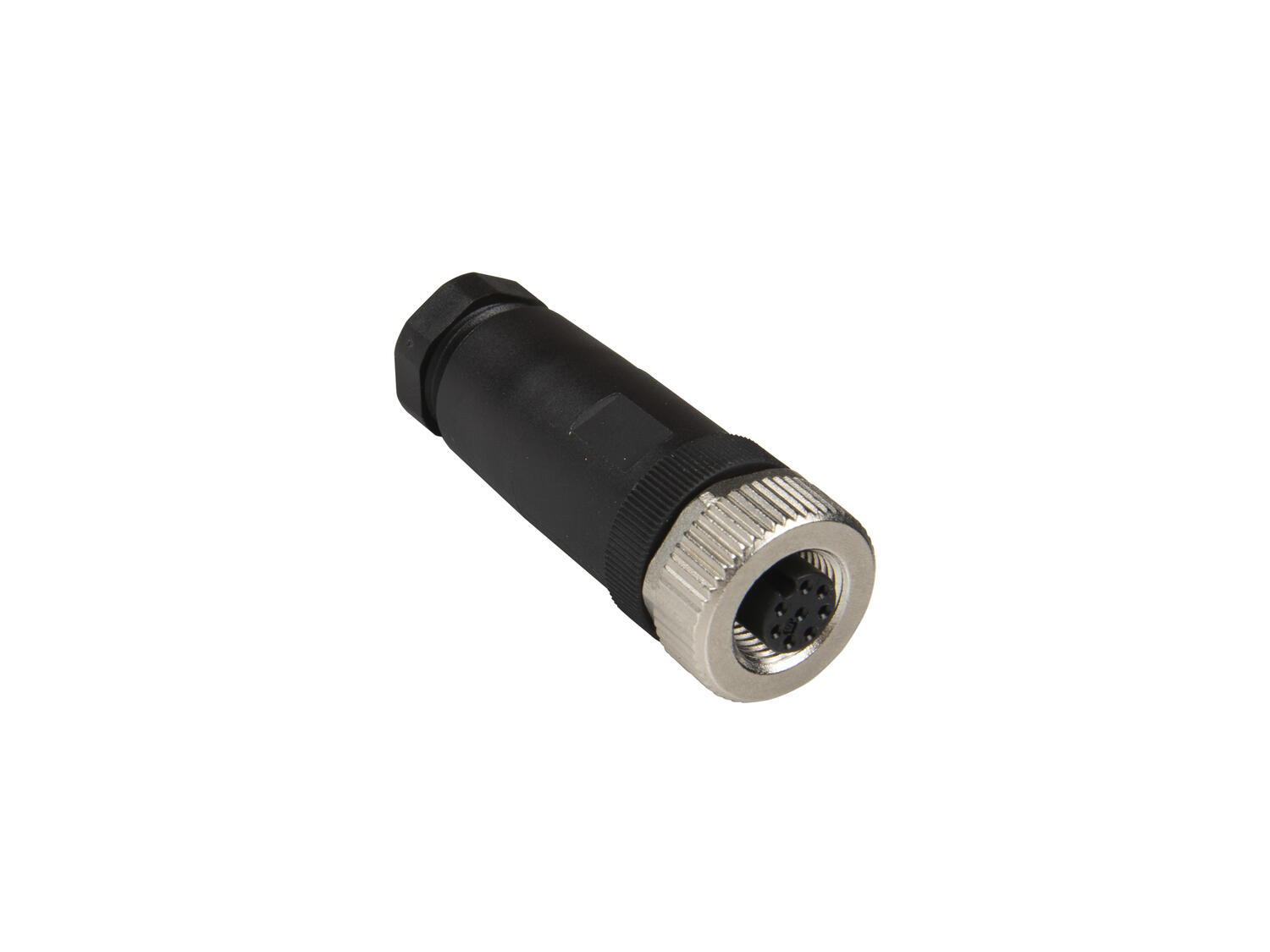

8A8000-32.tif
M12 kytk.liitin suora naaras 8n PG9
Tuotenumero:
8A8000-32 Kopioitu!
8
M12
Suora naaras
Ei
A
IP67
Kullattu messinki
30 V
30 V
-40 °C
85 °C
Ruuvi
8 mm
6 mm
1200710031
Muovi
M12, without cable, straight female
M12 kytk.liitin B-kood.naaras 5nap
Tuotenumero:
BA5S00-32 Kopioitu!
5
M12
Suora naaras
Kyllä
B
IP67
Hopeoitu kupari
Ei
4 A
60 V
-40 °C
85 °C
Ruuvi
8,5 mm
6,5 mm
0,75 mm²
1201000001
Messinki

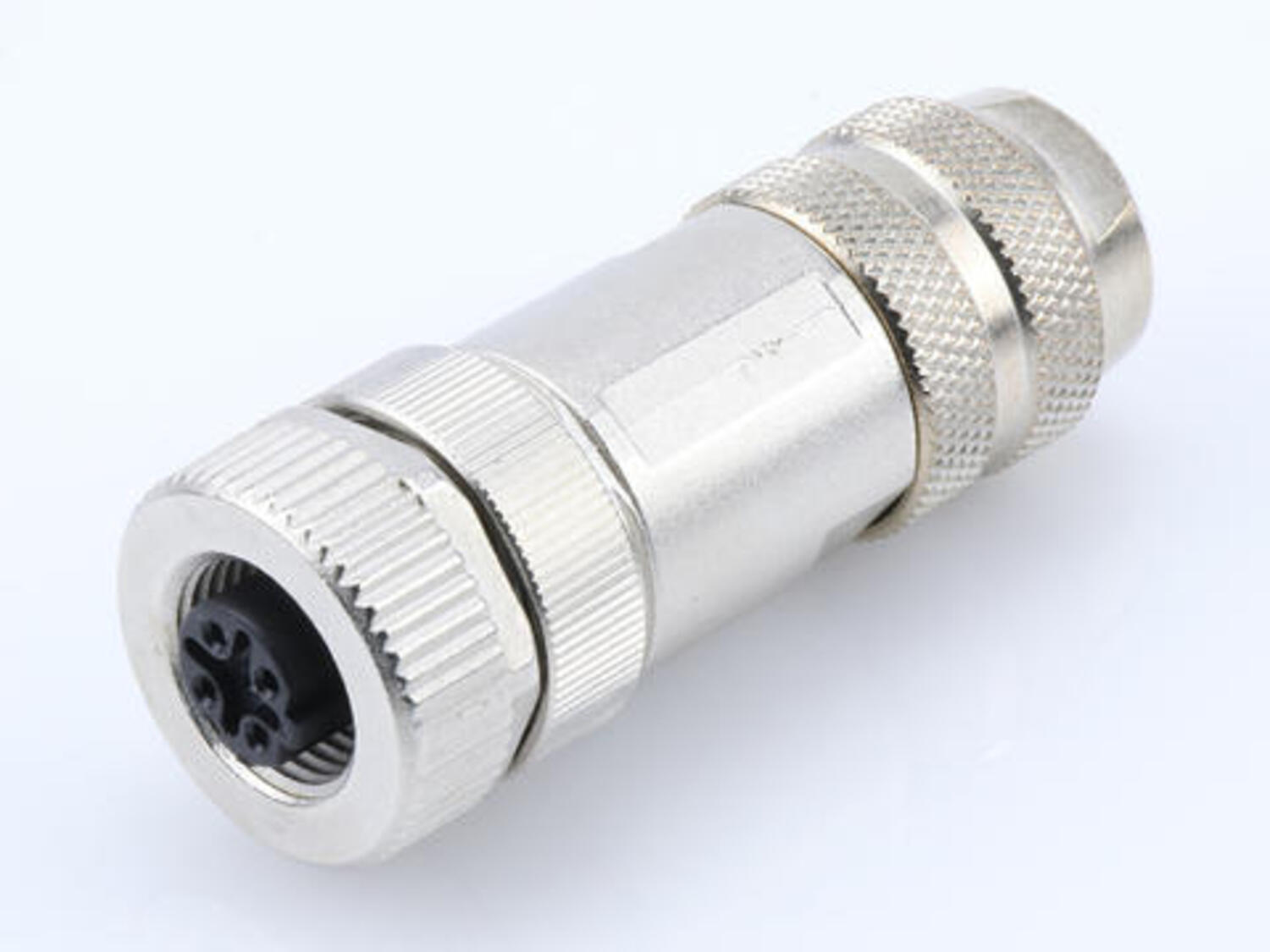

image E1AS00-32.jpeg
M12 kytk.liitin D-koodattu naaras
Tuotenumero:
E1AS00-32 Kopioitu!
4
M12
Suora naaras
Kyllä
D
IP67
Kullattu
4 A
250 V
250 V
-40 °C
80 °C
Ruuvi
8 mm
6 mm
0,75 mm²
1300470037
Muovi
