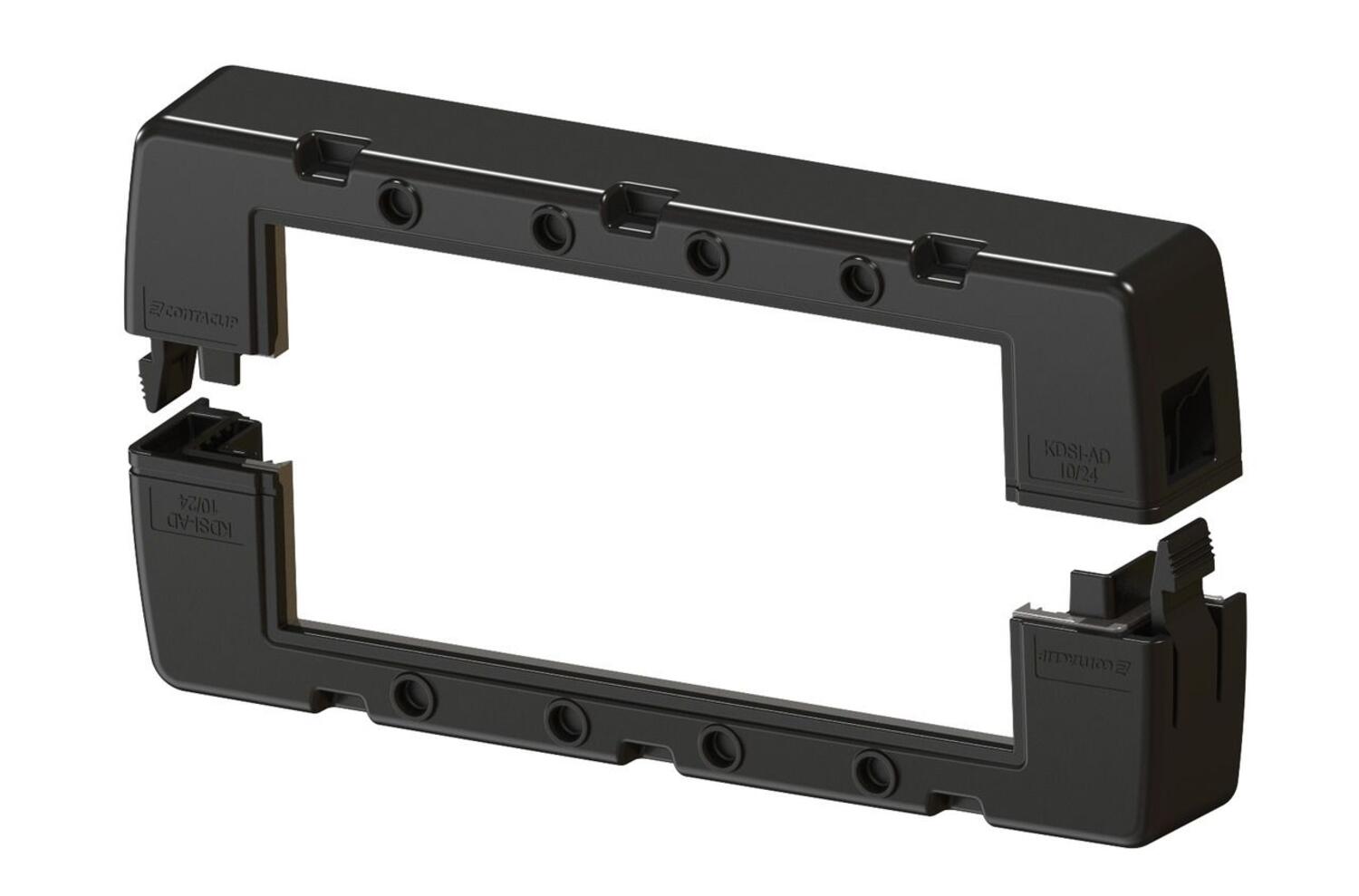

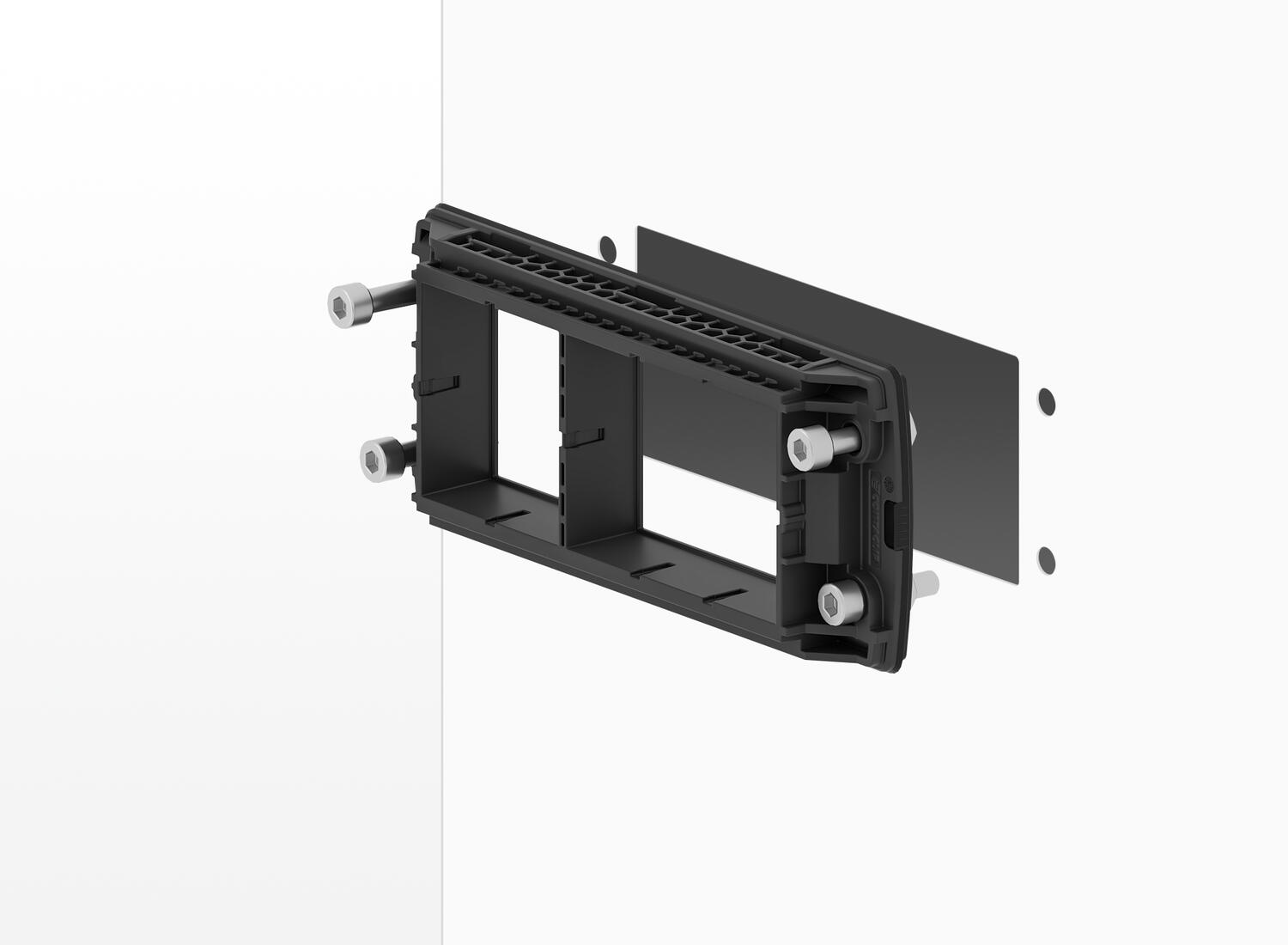

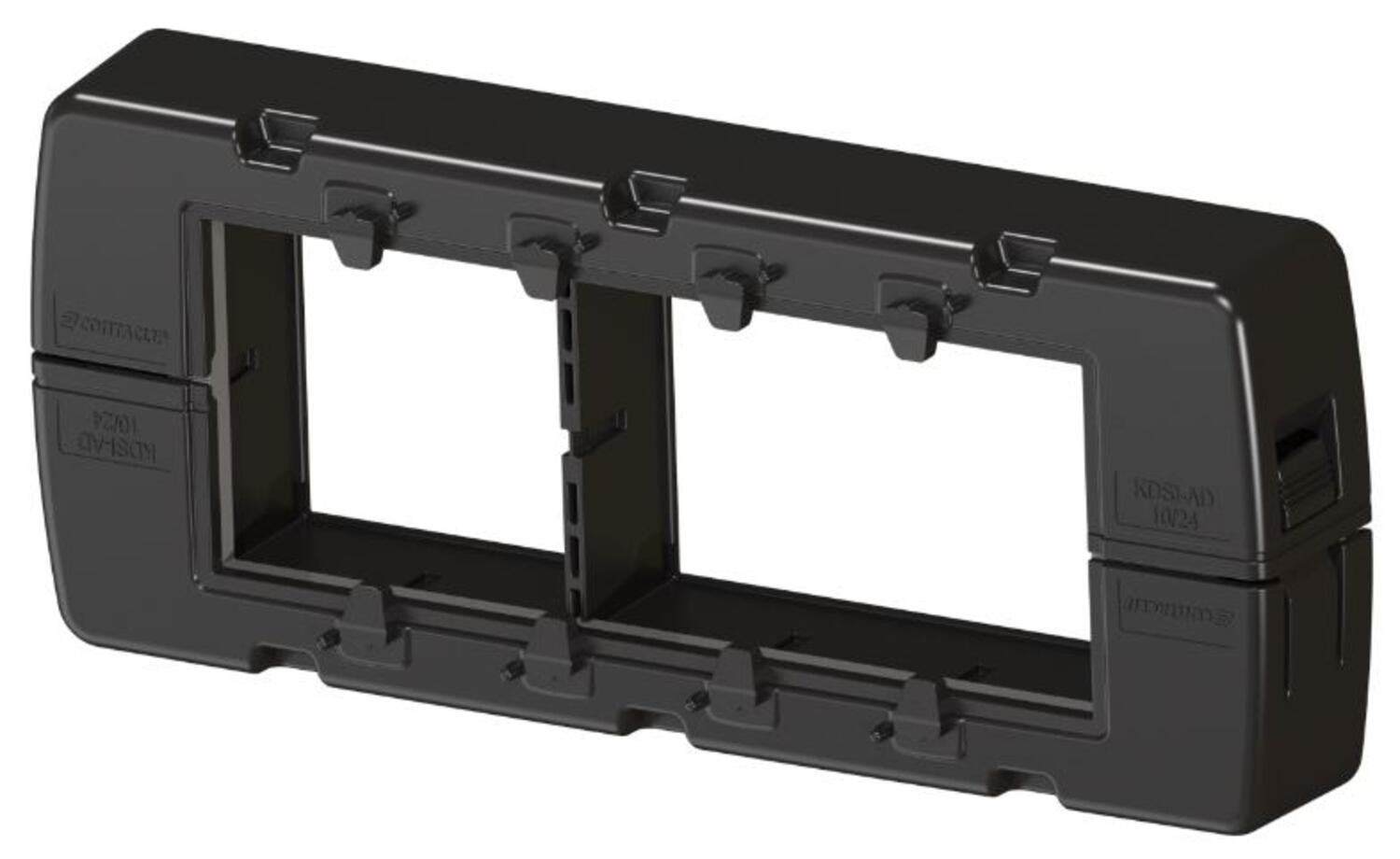

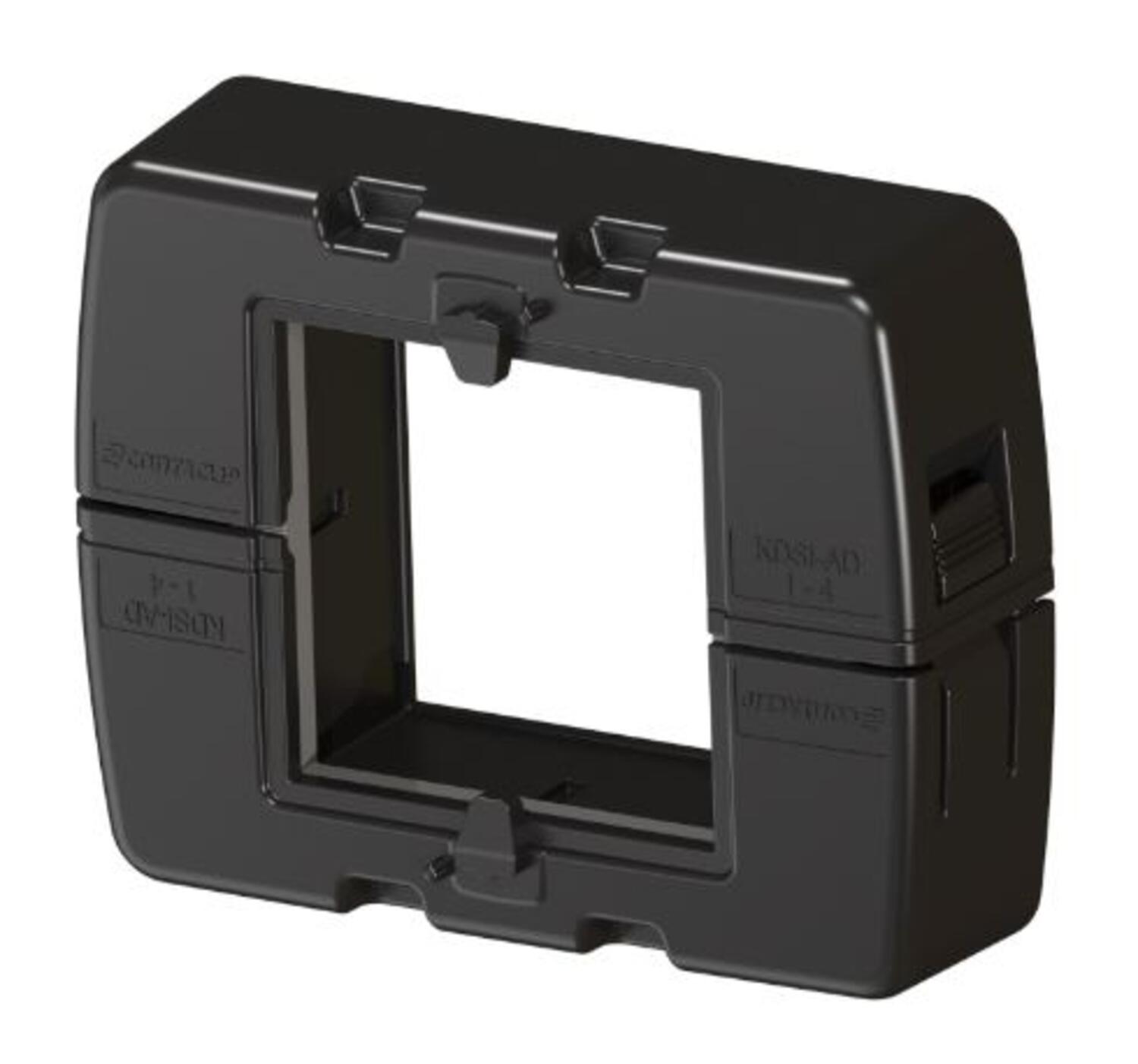

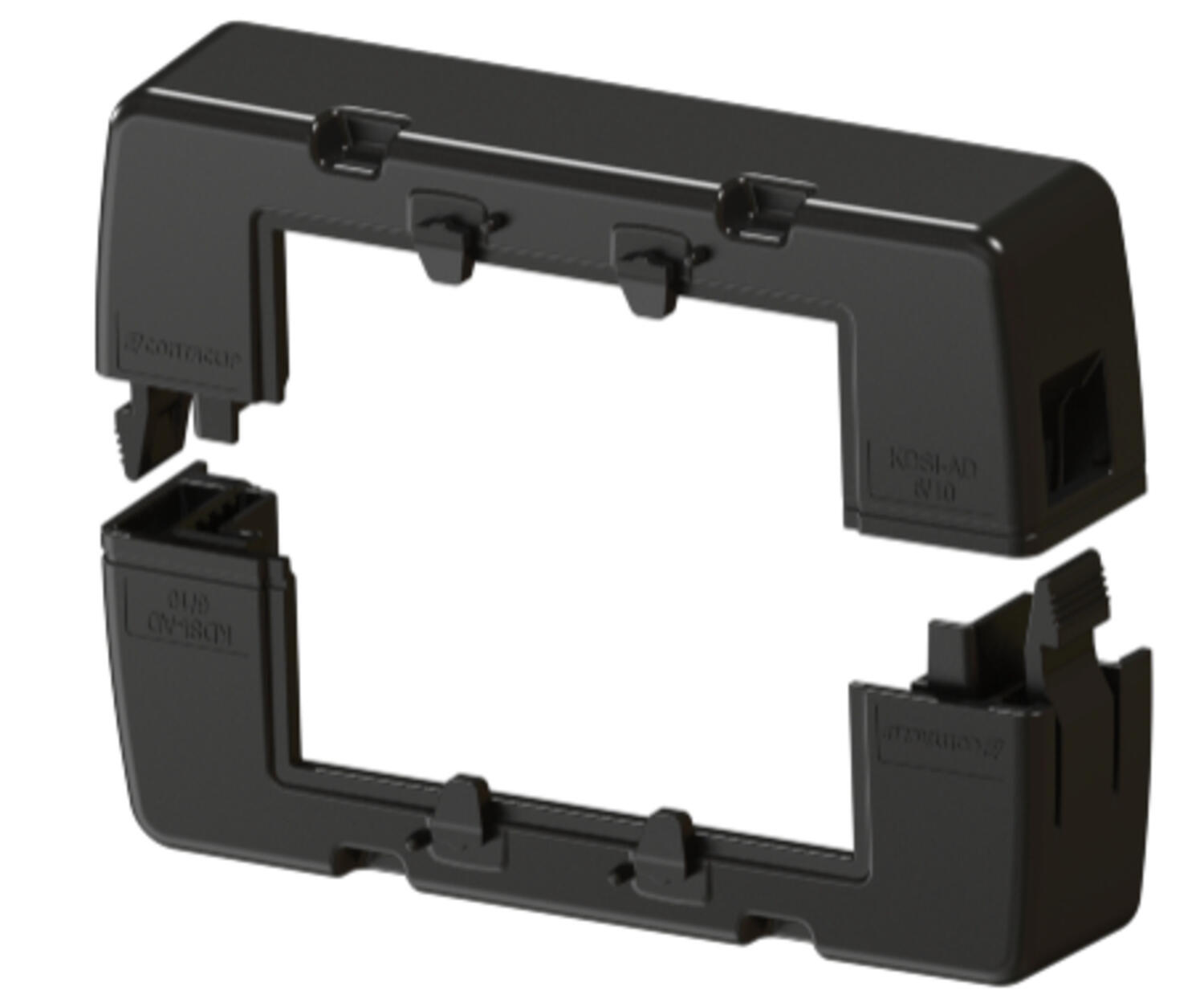

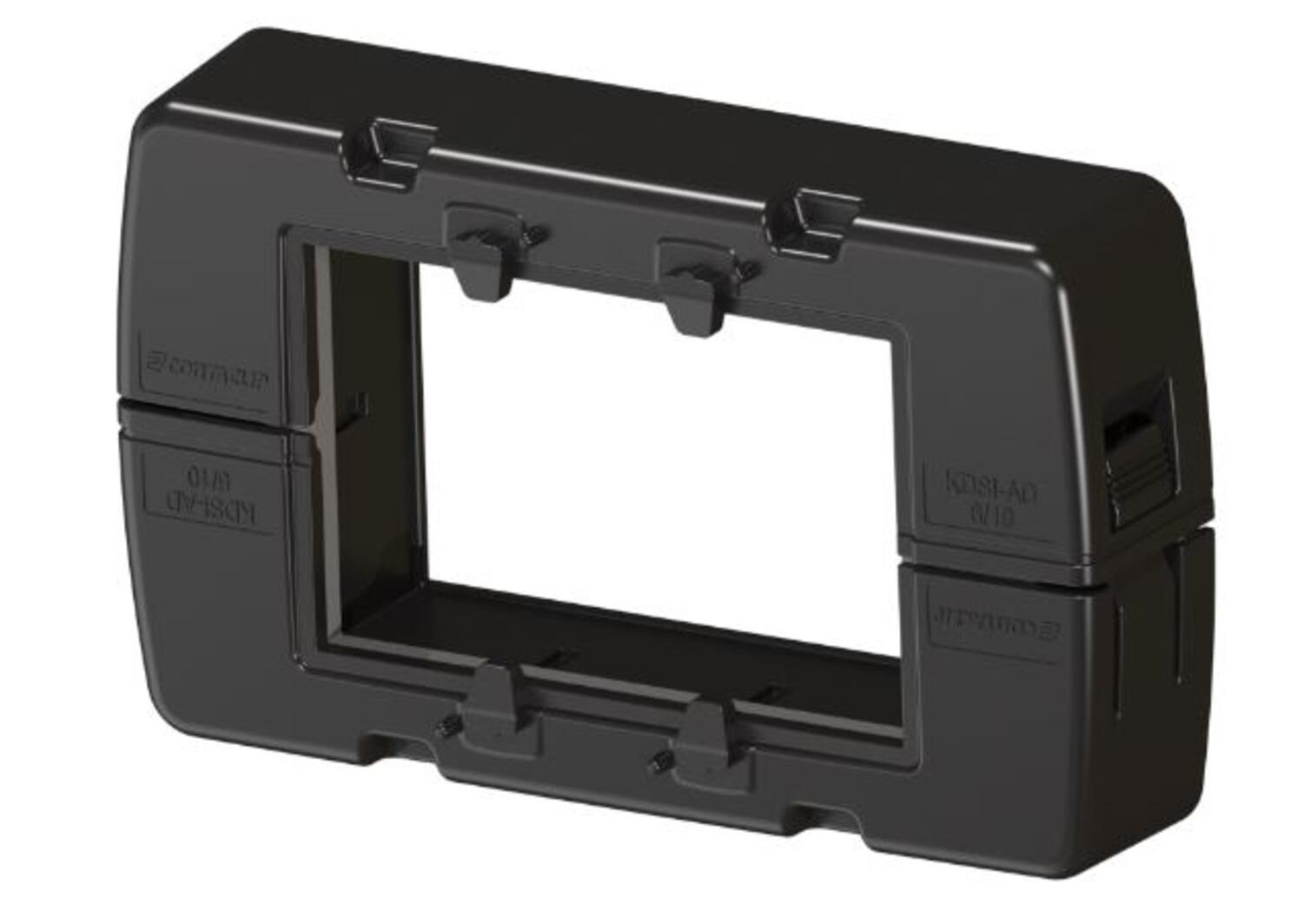

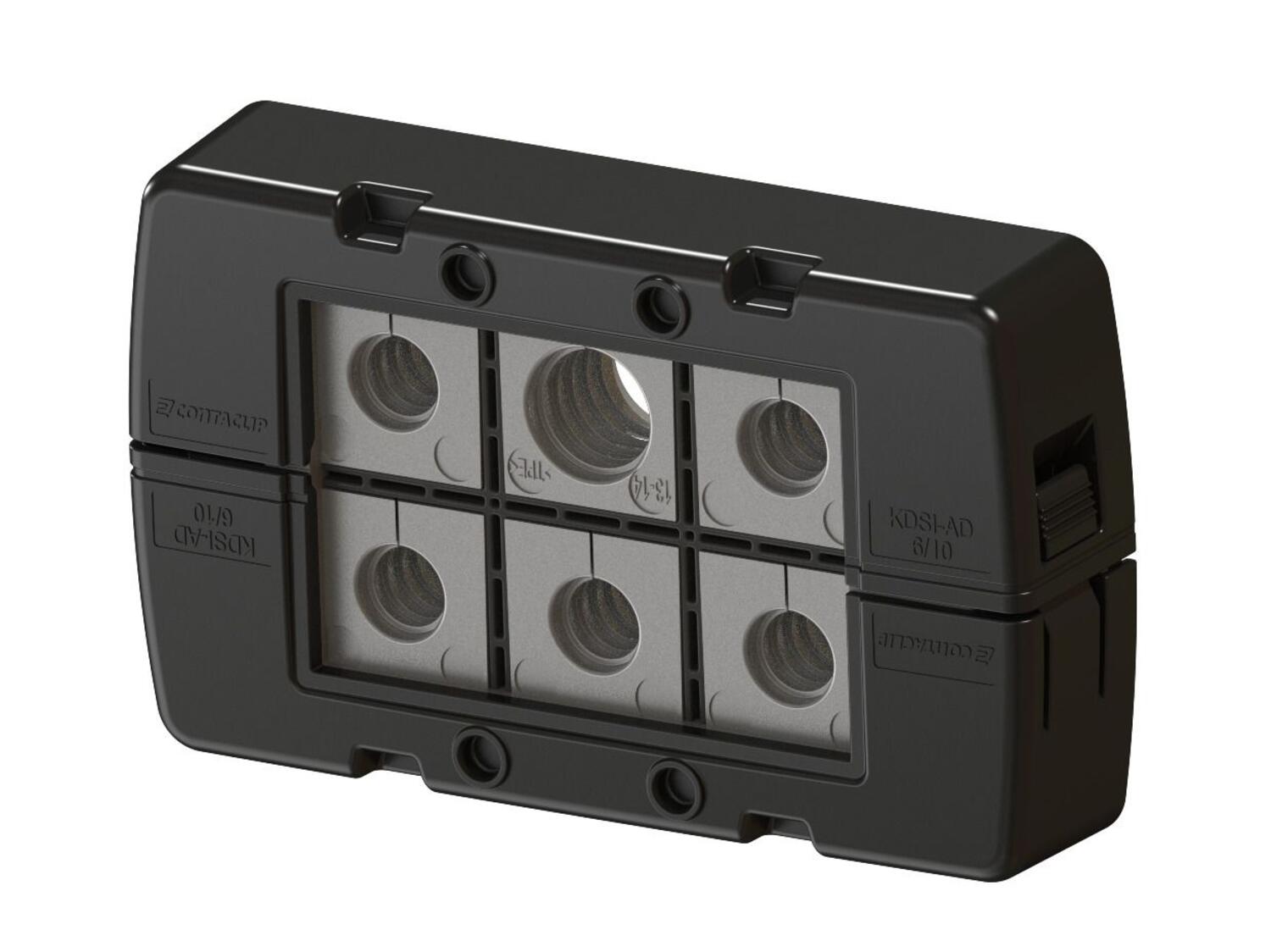

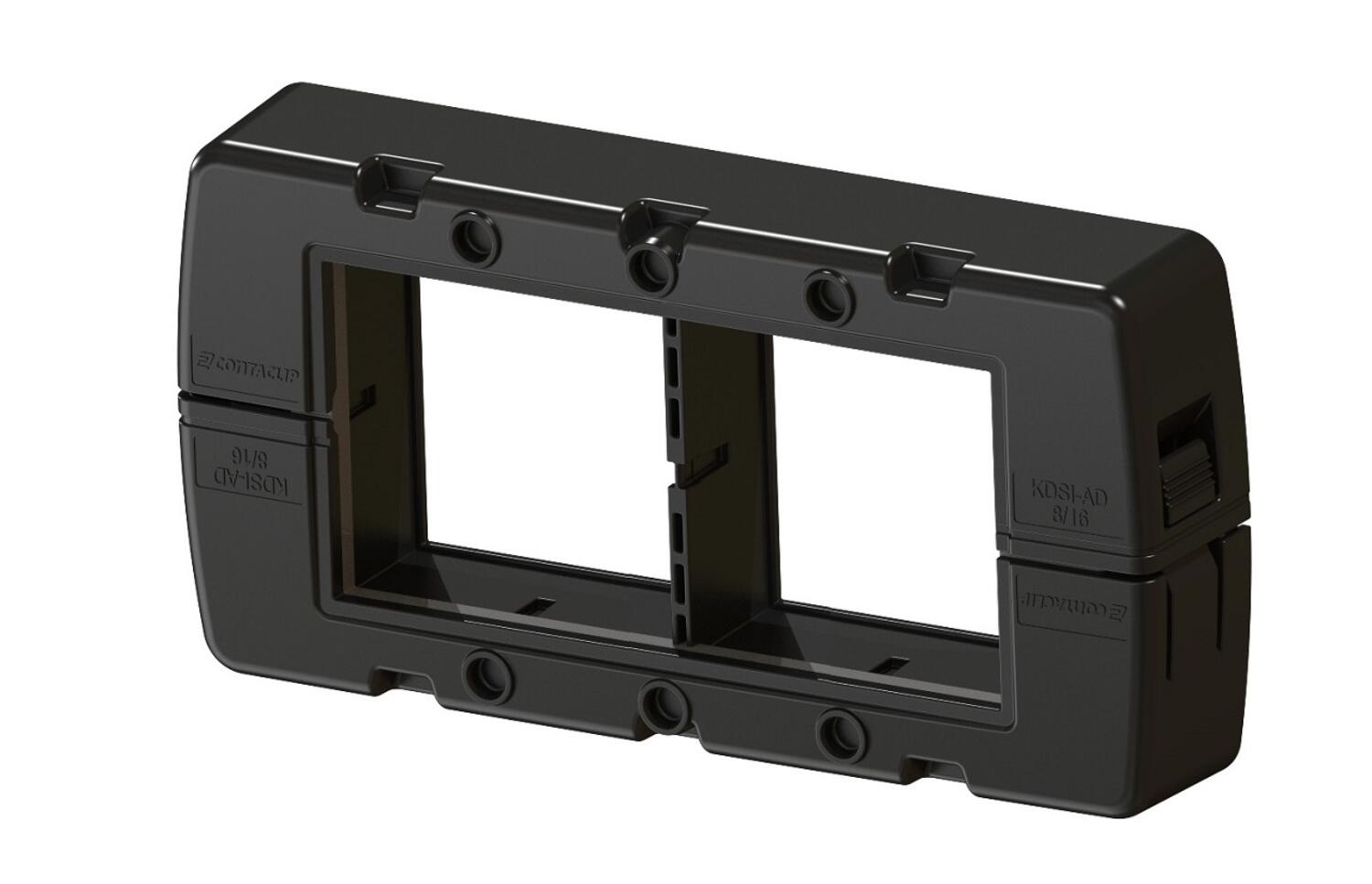

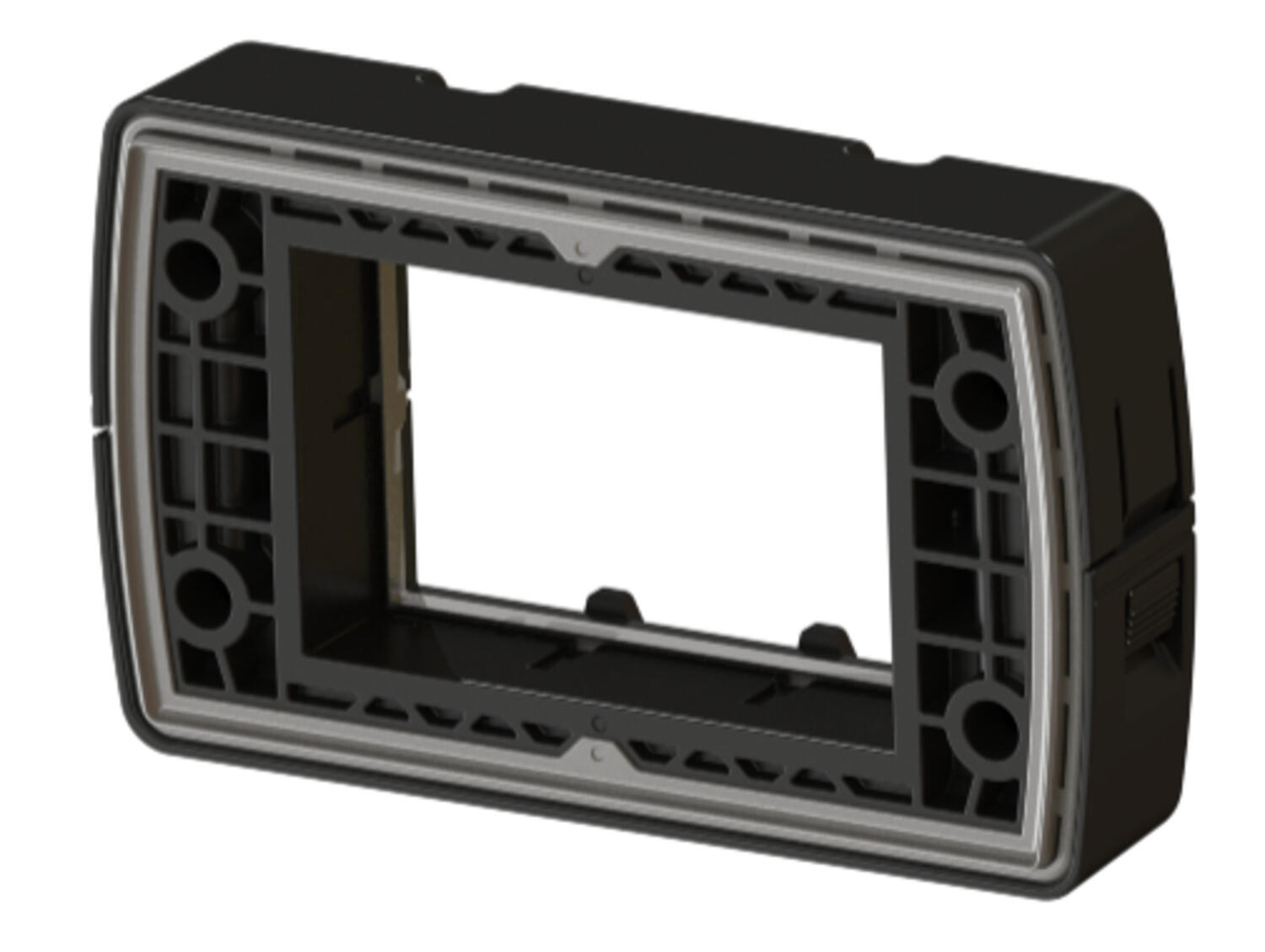

Käänteiset KDSI-SR-ruuvikehykset mahdollistavat täydellisen asennuksen kaapin ulkopuolelta. Tämä on ihanteellinen sovelluksiin, joissa paneelin sisällä on rajoitetusti tilaa.
KDSI-SR noudattaa samoja modulaarisia kokoonpanoperiaatteita kuin suosittu KDS-SR, joka kootaan sisältä.
Muutoksia käänteisiin malleihin ovat karmin avautumiskartioiden uusi peilattu geometria ja lisäpeitekehys, joka varmistaa tiiviste kumien tiukan sovituksen ulospäin ja säilyttää vedonpoiston DIN EN 62444 mukaisesti.
KDSI käyttää samoja aukkoja kuin Hartingin, Waltherin ja Ilmen kaltaisten valmistajien teollisuus liitinsarjat.

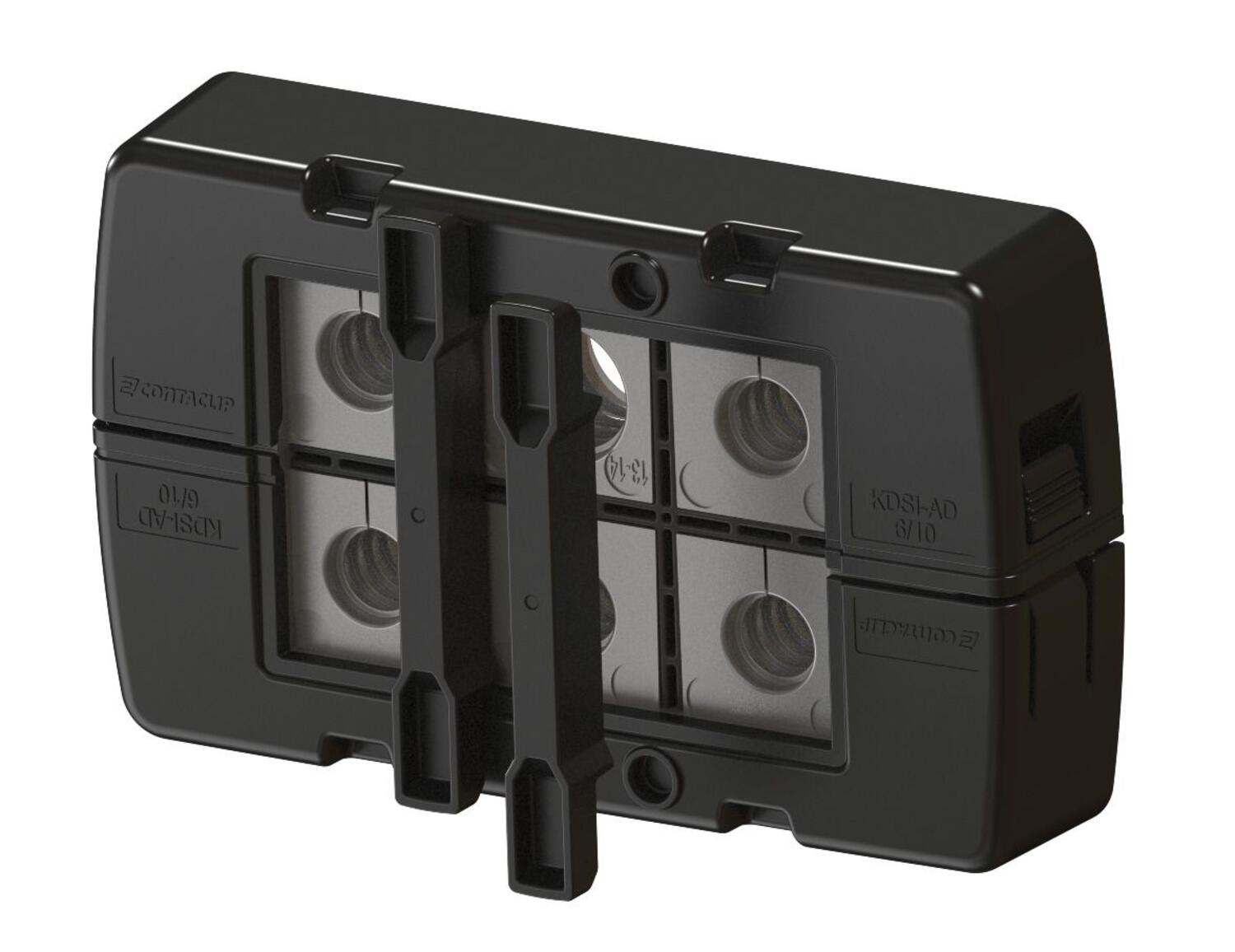

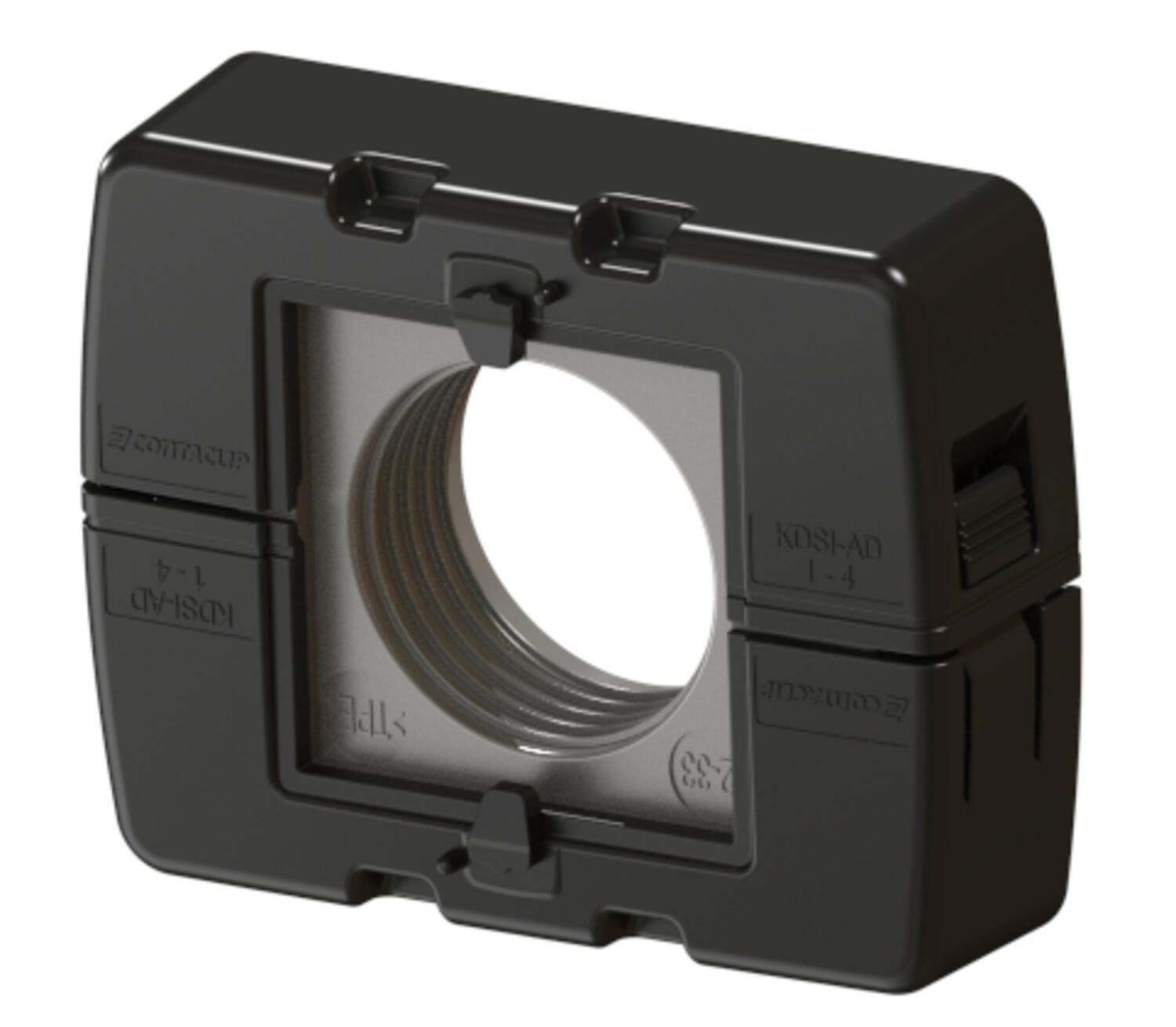

Siinä on myös samat upotteet ja IP66-sisäosat kuin KDS:n neliömäisissä ja pyöreissä versioissa.
| Alkuperämaa | DE |
|---|---|
| Asennus | Ruuviasennus |

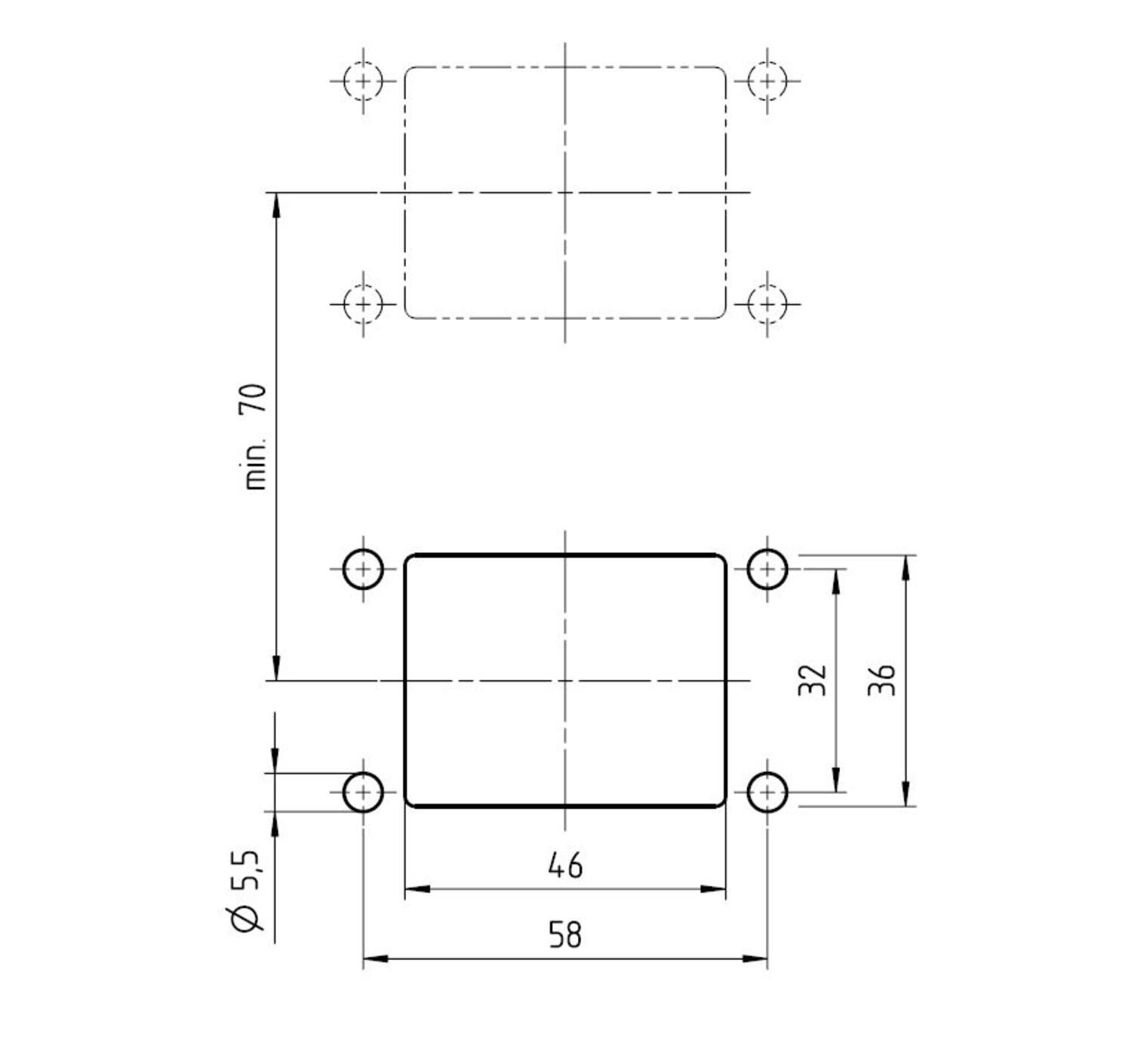

| Aukon leveys | 36 mm |
| Aukon pituus | 46 mm |
| cUL standardi | C22.2 No. 14-18 |
| Eristemateriaali | Polyuretaanipohjainen |
| Halogeeniton | Kyllä |
| Hyväksynnät | Pending, cUL, UL |
| IP-luokka | IP66 |
| Kiinnitysruuvien kiristysmomentti | 3 |
| Kiinnitysruuvit | M5 |

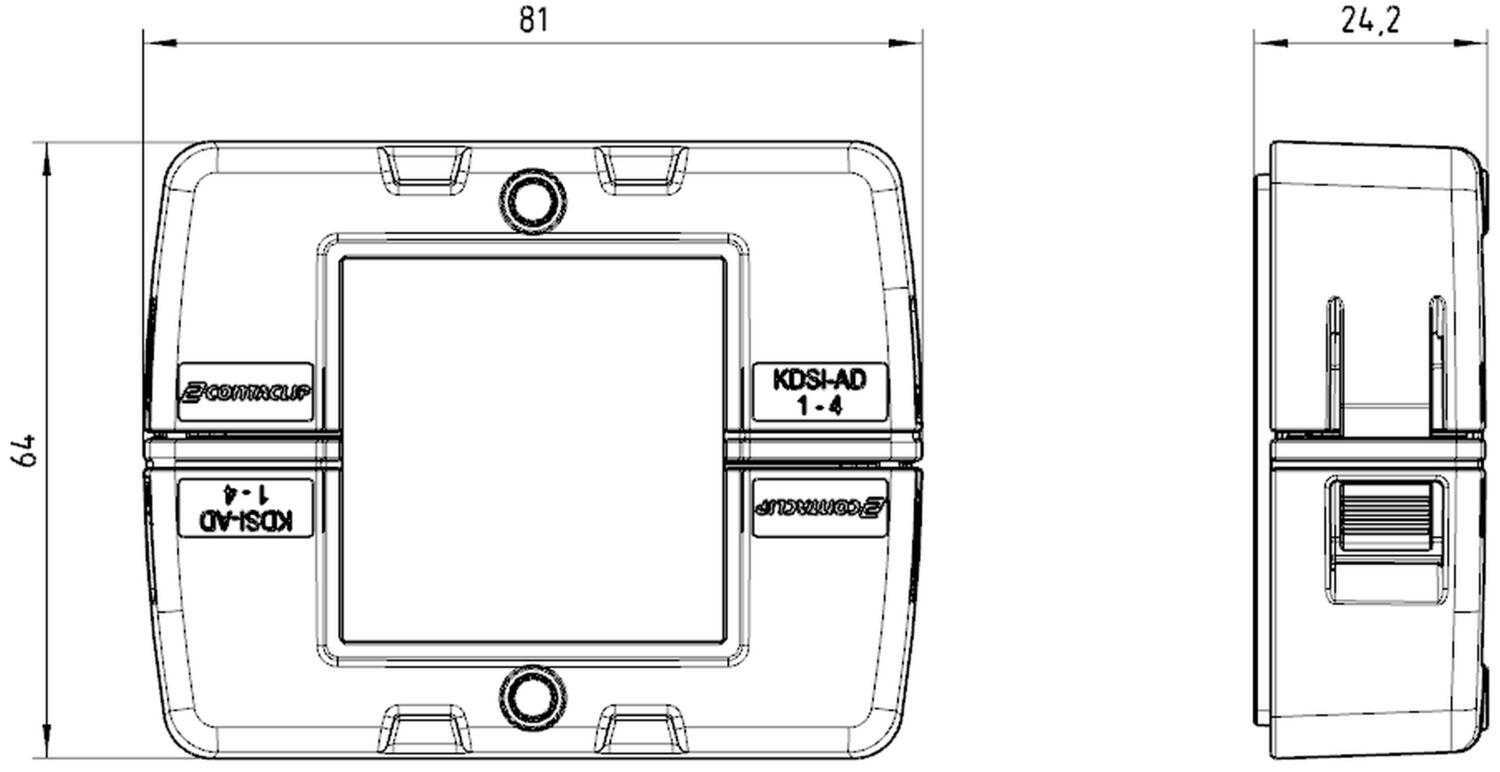

| Korkeus | 24,2 mm |
| Korkeus asennettuna | 24,2 mm |
| Lasikuituvahvistettu | Kyllä |
| Leveys | 64 mm |
| Materiaali | Polyamidi 6.6 |
|---|---|
| Max. käyttölämpötila | 120 °C |
| Min. käyttölämpötila | -40 °C |
| NEMA luokka | 4x Pending |
| Paino | 59,4 g |
| Pakkauskoko | 1 kpl |
| Paloluokka | V-0 |
| Pituus | 81 mm |
| Ruuvireikien halkaisija | 5,5 mm |
| Ruuvireikien lukumäärä | 4 kpl |
| Silikonivapaa | Kyllä |
| Tullitariffi | 39259020 |
| UL standardi | UL 508A |
| Väri | Musta |
Käänteiset KDSI-SR-ruuvikehykset mahdollistavat täydellisen asennuksen kaapin ulkopuolelta. Tämä on ihanteellinen sovelluksiin, joissa paneelin sisällä on rajoitetusti tilaa.
KDSI-SR noudattaa samoja modulaarisia kokoonpanoperiaatteita kuin suosittu KDS-SR, joka kootaan sisältä.
Muutoksia käänteisiin malleihin ovat karmin avautumiskartioiden uusi peilattu geometria ja lisäpeitekehys, joka varmistaa tiiviste kumien tiukan sovituksen ulospäin ja säilyttää vedonpoiston DIN EN 62444 mukaisesti.
KDSI käyttää samoja aukkoja kuin Hartingin, Waltherin ja Ilmen kaltaisten valmistajien teollisuus liitinsarjat.
Siinä on myös samat upotteet ja IP66-sisäosat kuin KDS:n neliömäisissä ja pyöreissä versioissa.
Kaapeleiden on nykyään kestettävä hyvin erilaisia ulkoisia olosuhteita. Vaatimukset riippuvat täysin siitä, millaisissa ympäristöissä ja sovelluksissa kaapeleita käytetään.
Tässä artikkelissa vastataan seuraaviin kysymyksiin: Miksi kaapeli tarvitsee suojauksen? Ja mitä kaapelin suojauksessa on otettava huomioon?
Kaapelisuunnittelussa kerrostuksella on ratkaiseva merkitys kaapelin liikkuvuuden kannalta.
iguksen ainutlaatuinen DNV GL -hyväksyntäjärjestelmä elektroniikkakaapeleille tarjoaa käyttäjälle monenlaisia etuja.
Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).
Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Asennus | Aukon leveys | Aukon pituus | cUL standardi | Eristemateriaali | Hyväksynnät | Kiinnitysruuvien kiristysmomentti | Kiinnitysruuvit | Korkeus | Korkeus asennettuna | Lasikuituvahvistettu | Leveys | NEMA luokka | Paino | Pituus | Ruuvireikien halkaisija | Ruuvireikien lukumäärä | UL standardi | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Tuotenumero:
28880.4
Kopioitu!
|
Ruuviasennus
|
36 mm
|
46 mm
|
C22.2 No. 14-18
|
Polyuretaanipohjainen
|
Pending, cUL, UL
|
3
|
M5
|
24,2 mm
|
24,2 mm
|
Kyllä
|
64 mm
|
4x Pending
|
59,4 g
|
81 mm
|
5,5 mm
|
4 kpl
|
UL 508A
|
|
||
Tuotenumero:
28881.4
Kopioitu!
|
Ruuviasennus
|
36 mm
|
68,5 mm
|
C22.2 No. 14-18
|
Polyuretaanipohjainen
|
Pending, cUL, UL
|
3
|
M5
|
24,2 mm
|
24,2 mm
|
Kyllä
|
64 mm
|
4x Pending
|
75 g
|
106 mm
|
5,5 mm
|
4 kpl
|
UL 508A
|
|
||

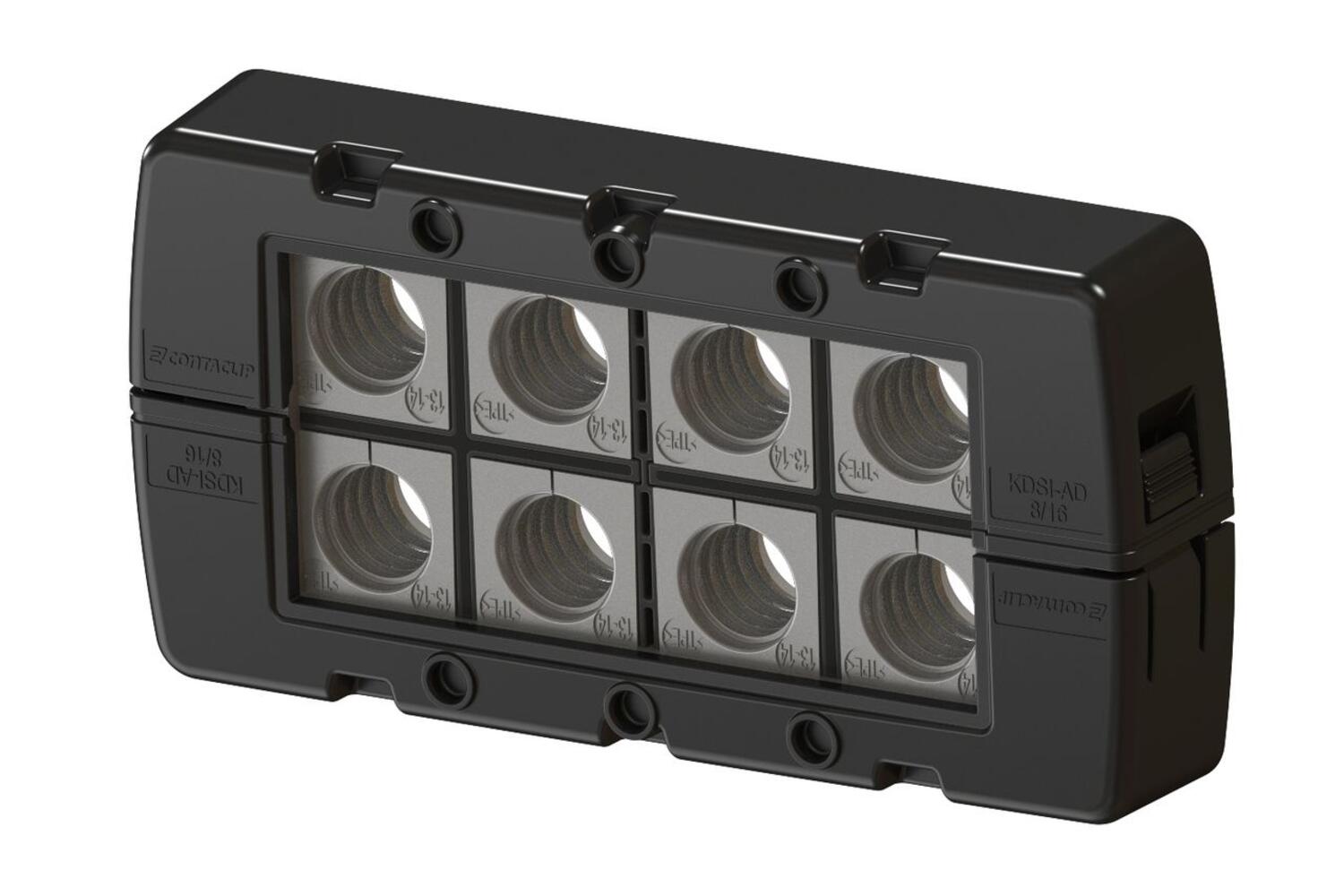

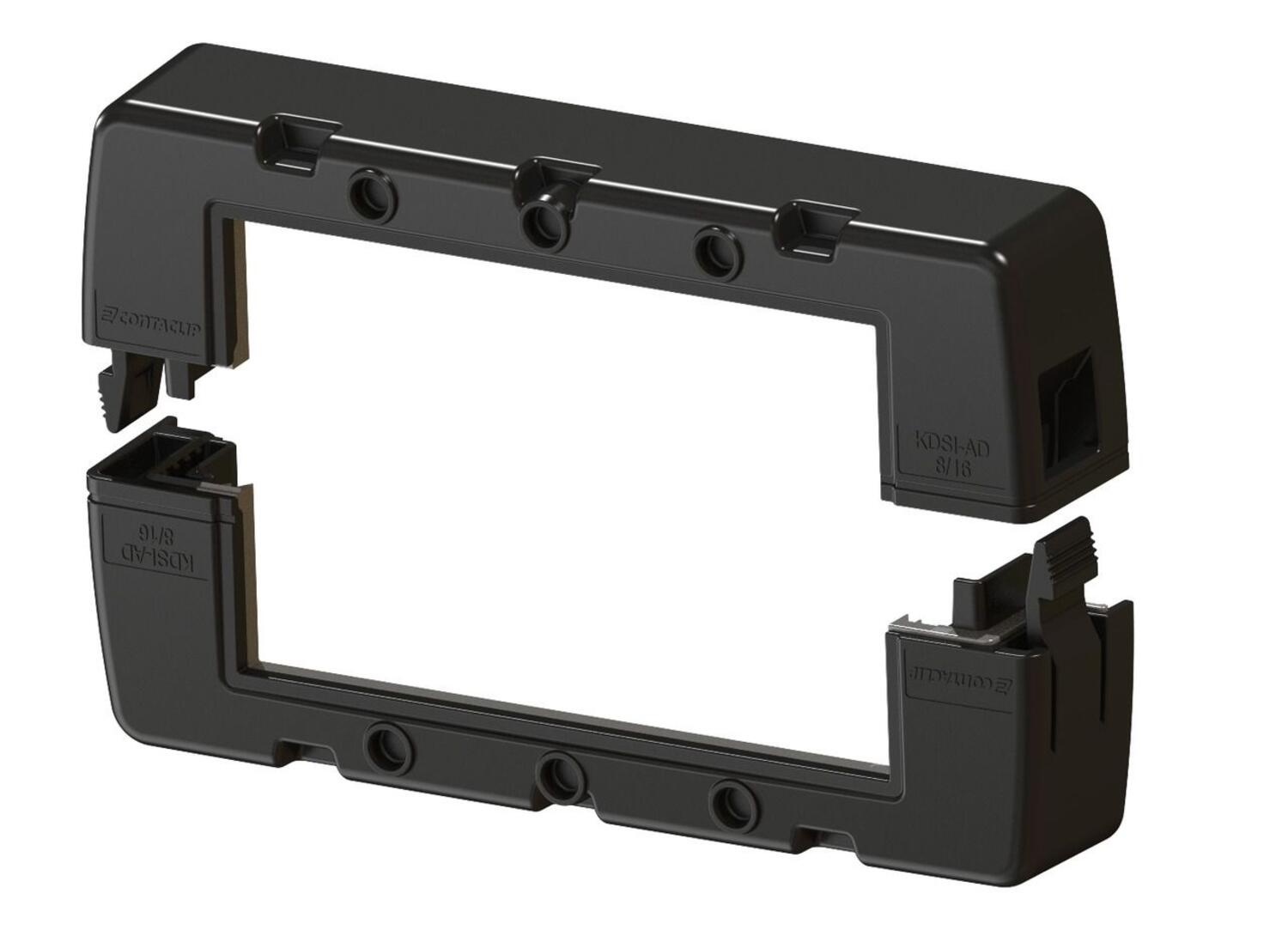

KDSClick kehys KDSI-SR 8/16 musta
Tuotenumero:
28882.4
Kopioitu!
|
Ruuviasennus
|
36 mm
|
91 mm
|
C22.2 No. 14-18
|
Polyuretaanipohjainen
|
cUL, UL
|
3
|
M5
|
24,2 mm
|
24,2 mm
|
Kyllä
|
64 mm
|
4x
|
81,8 g
|
126 mm
|
5,5 mm
|
4 kpl
|
UL 508A
|
|
||

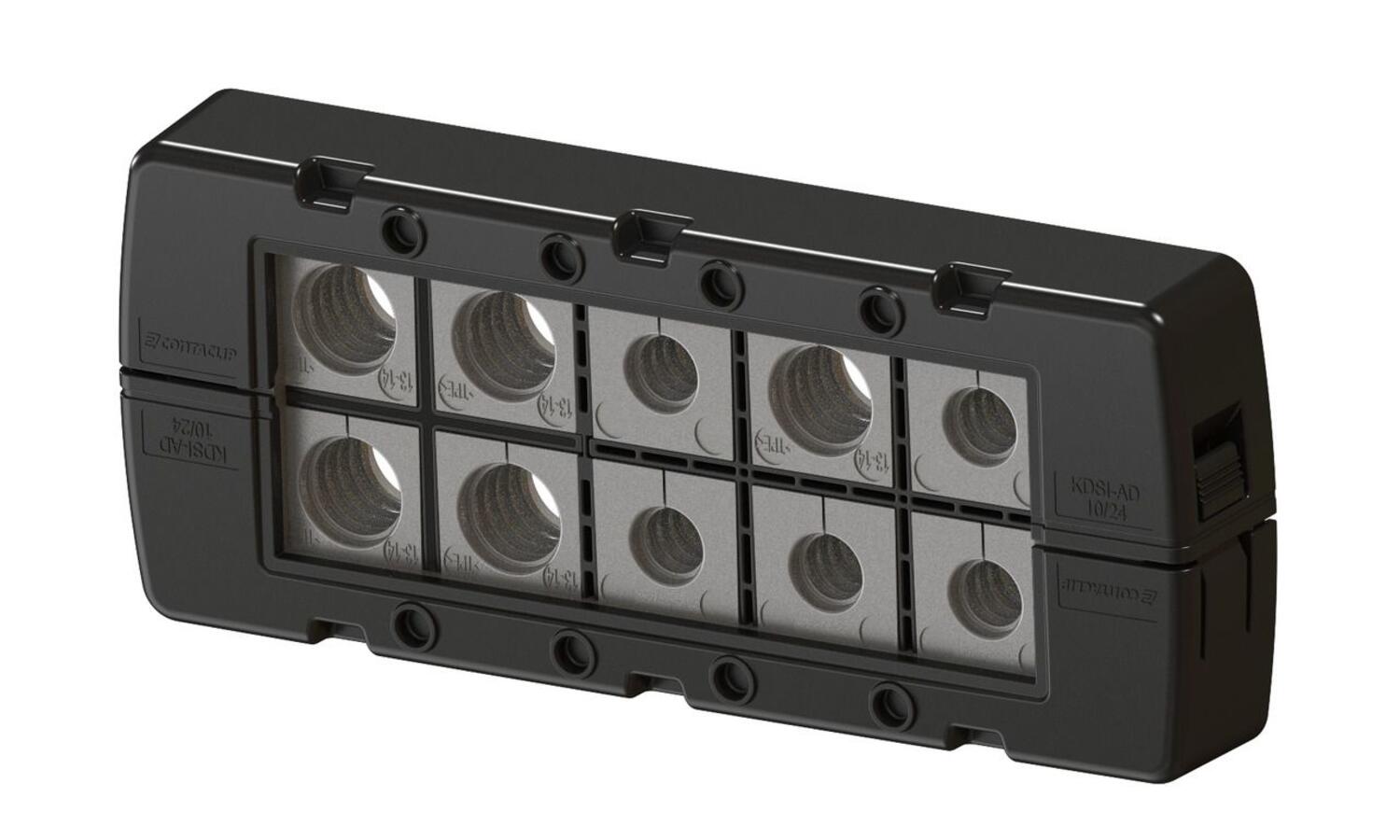

KDSClick kehys KDS-SR 10/24 musta
Tuotenumero:
28883.4
Kopioitu!
|
Ruuviasennus
|
36 mm
|
113,5 mm
|
C22.2 No. 14-18
|
Polyuretaanipohjainen
|
cUL, UL
|
3
|
M5
|
24,2 mm
|
24,2 mm
|
Kyllä
|
64 mm
|
4x Pending
|
95,2 g
|
153 mm
|
5,5 mm
|
4 kpl
|
UL 508A
|
|
||
Tuotenumero:
28890.4
Kopioitu!
|
Ruuviasennus
|
36 mm
|
46 mm
|
C22.2 No. 14-18
|
Polyuretaanipohjainen
|
UL, cUL, NEMA 4x, NEMA 12
|
3
|
M5
|
24,2 mm
|
24,2 mm
|
Kyllä
|
64 mm
|
|
34,04 g
|
81 mm
|
5,5 mm
|
4 kpl
|
UL 508A
|
|
||
Tuotenumero:
28891.4
Kopioitu!
|
Ruuviasennus
|
36 mm
|
68,5 mm
|
C22.2 No. 14-18
|
Polyuretaanipohjainen
|
UL, cUL, NEMA 4x, NEMA 12
|
3
|
M5
|
24,2 mm
|
24,2 mm
|
Kyllä
|
64 mm
|
|
57,37 g
|
106 mm
|
5,5 mm
|
4 kpl
|
UL 508A
|
|
||
Tuotenumero:
28892.4
Kopioitu!
|
Ruuviasennus
|
36 mm
|
91 mm
|
C22.2 No. 14-18
|
Polyuretaanipohjainen
|
cUL, UL, NEMA 4x, NEMA 12
|
3
|
M5
|
24,2 mm
|
24,2 mm
|
Kyllä
|
64 mm
|
|
59,08 g
|
126 mm
|
5,5 mm
|
4 kpl
|
UL 508A
|
|
||
Tuotenumero:
28893.4
Kopioitu!
|
Ruuviasennus
|
36 mm
|
113,5 mm
|
C22.2 No. 14-18
|
Polyuretaanipohjainen
|
cUL, UL, NEMA 4x, NEMA 12
|
3
|
M5
|
24,2 mm
|
24,2 mm
|
Kyllä
|
64 mm
|
|
81,61 g
|
153 mm
|
5,5 mm
|
4 kpl
|
UL 508A
|
|
||
Tuotenumero:
28885.4
Kopioitu!
|
Clip on
|
|
|
C22.2 No. 14-18
|
|
cUL, UL, NEMA 4x, NEMA 12
|
|
|
24,2 mm
|
24,2 mm
|
|
64 mm
|
|
20 g
|
81 mm
|
|
|
UL 508A
|
|
||
Tuotenumero:
28886.4
Kopioitu!
|
Clip on
|
|
|
C22.2 No. 14-95
|
|
cUL, UL, NEMA 4x, NEMA 12
|
|
|
24,2 mm
|
24,2 mm
|
|
64 mm
|
|
20 g
|
106 mm
|
|
|
UL 508A
|
|
||
Tuotenumero:
28887.4
Kopioitu!
|
Clip on
|
|
|
C22.2 No. 14-18
|
|
UL, cUL, NEMA 4x, NEMA 12
|
|
|
24,2 mm
|
24,2 mm
|
|
64 mm
|
|
20 g
|
126 mm
|
|
|
UL 508A
|
|
||
Tuotenumero:
28888.4
Kopioitu!
|
Clip on
|
|
|
C22.2 No. 14-18
|
|
cUL, UL, NEMA 4x, NEMA 12
|
|
|
24,2 mm
|
24,2 mm
|
|
64 mm
|
|
20 g
|
153 mm
|
|
|
UL 508A
|
|
||

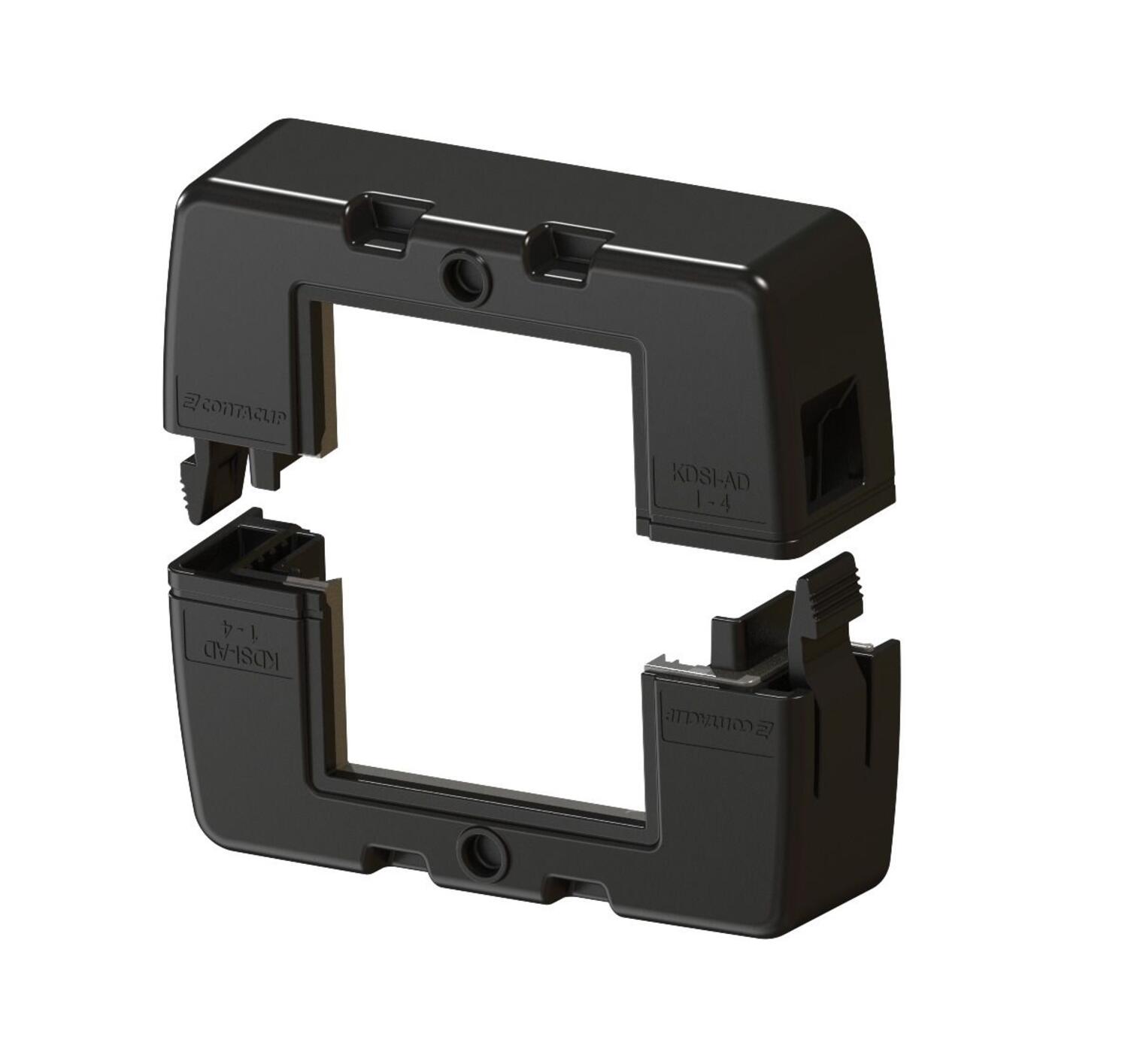

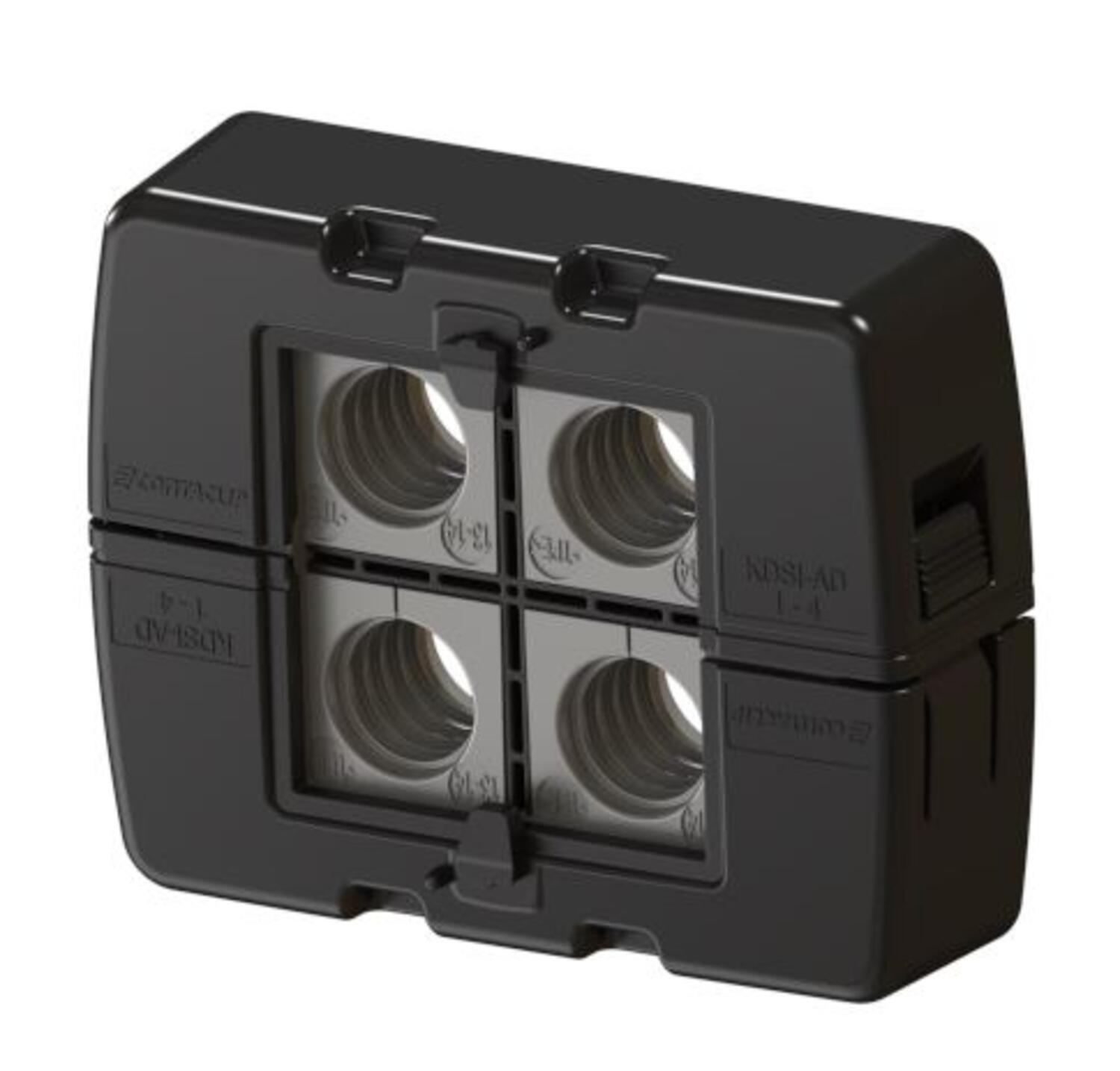

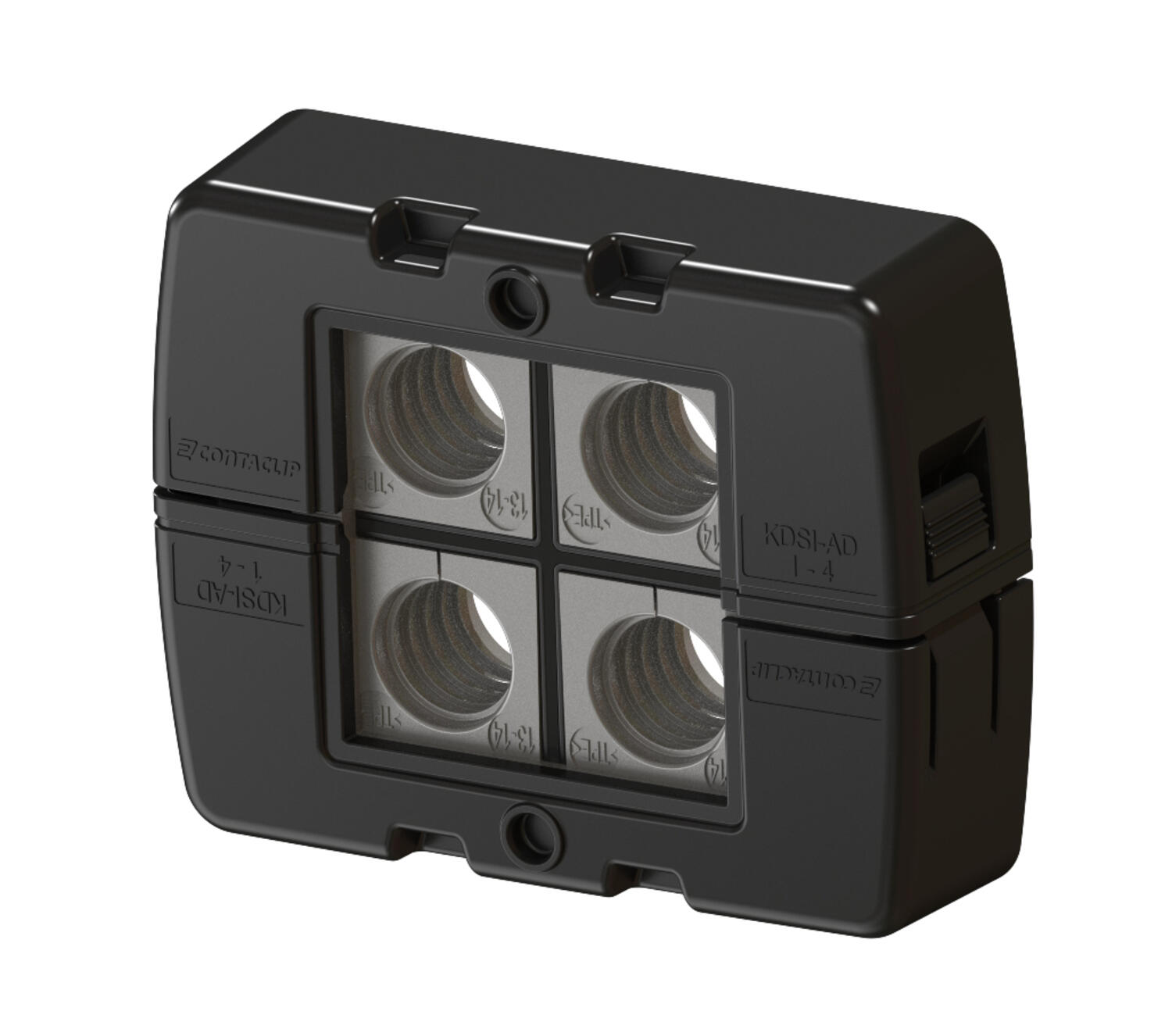

KDSClick kehys KDS-SR 1-4 musta
Tuotenumero:
28894.4
Kopioitu!
|
Clip on
|
|
|
|
|
UL, cUL, NEMA 4x, NEMA 12
|
|
|
9 mm
|
5 mm
|
|
62 mm
|
|
2,9 g
|
77 mm
|
|
|
|
|
