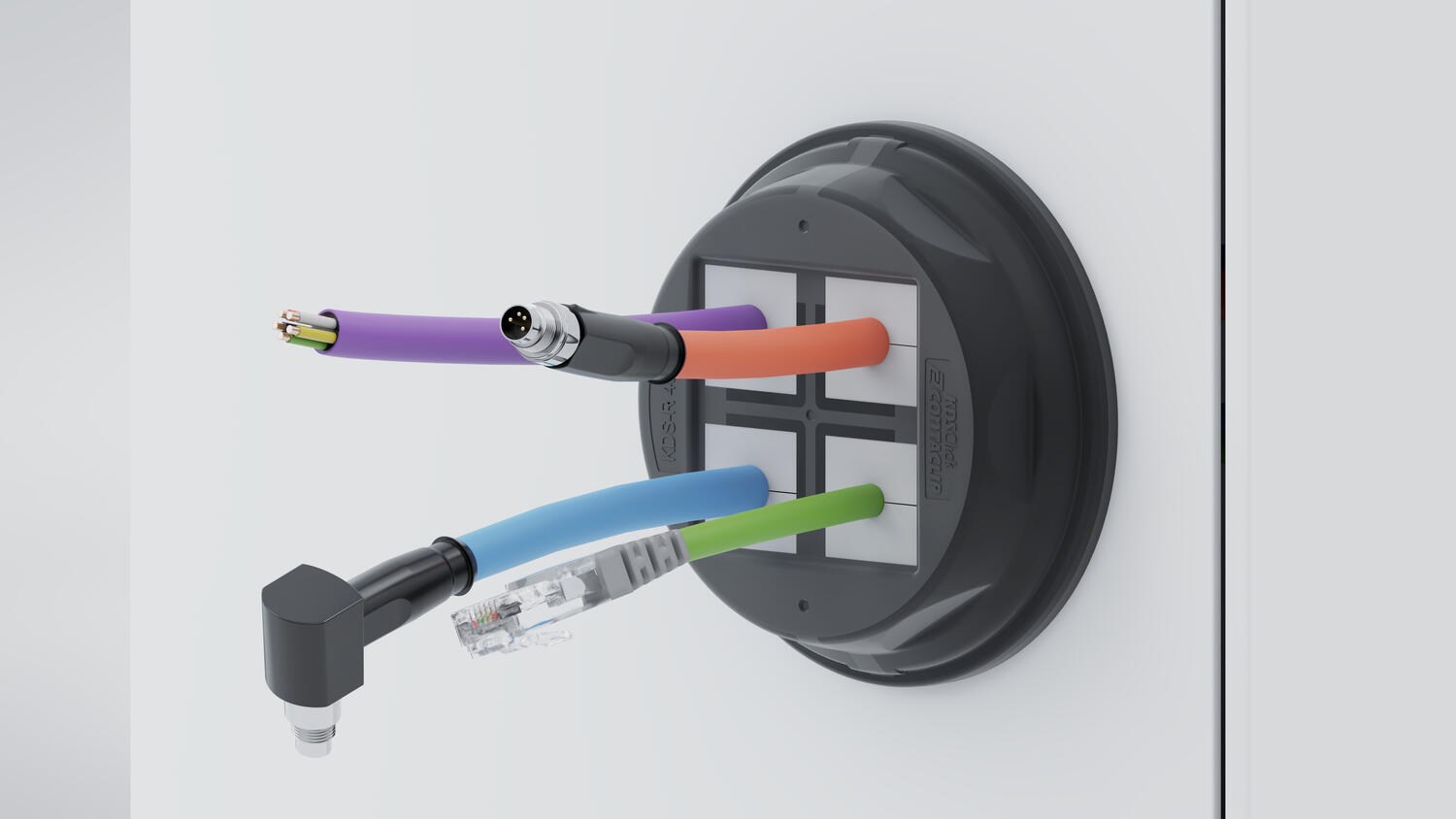

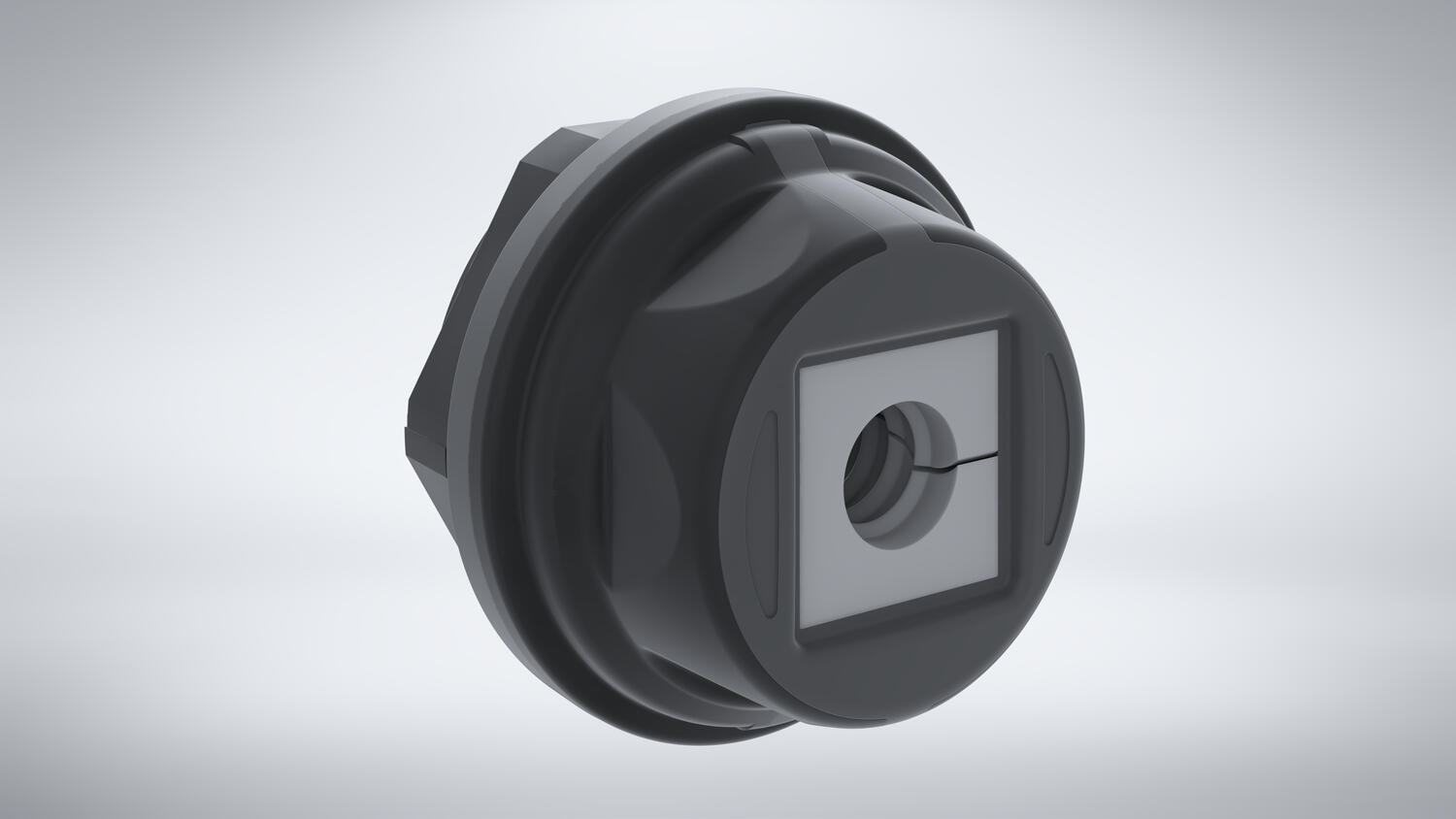

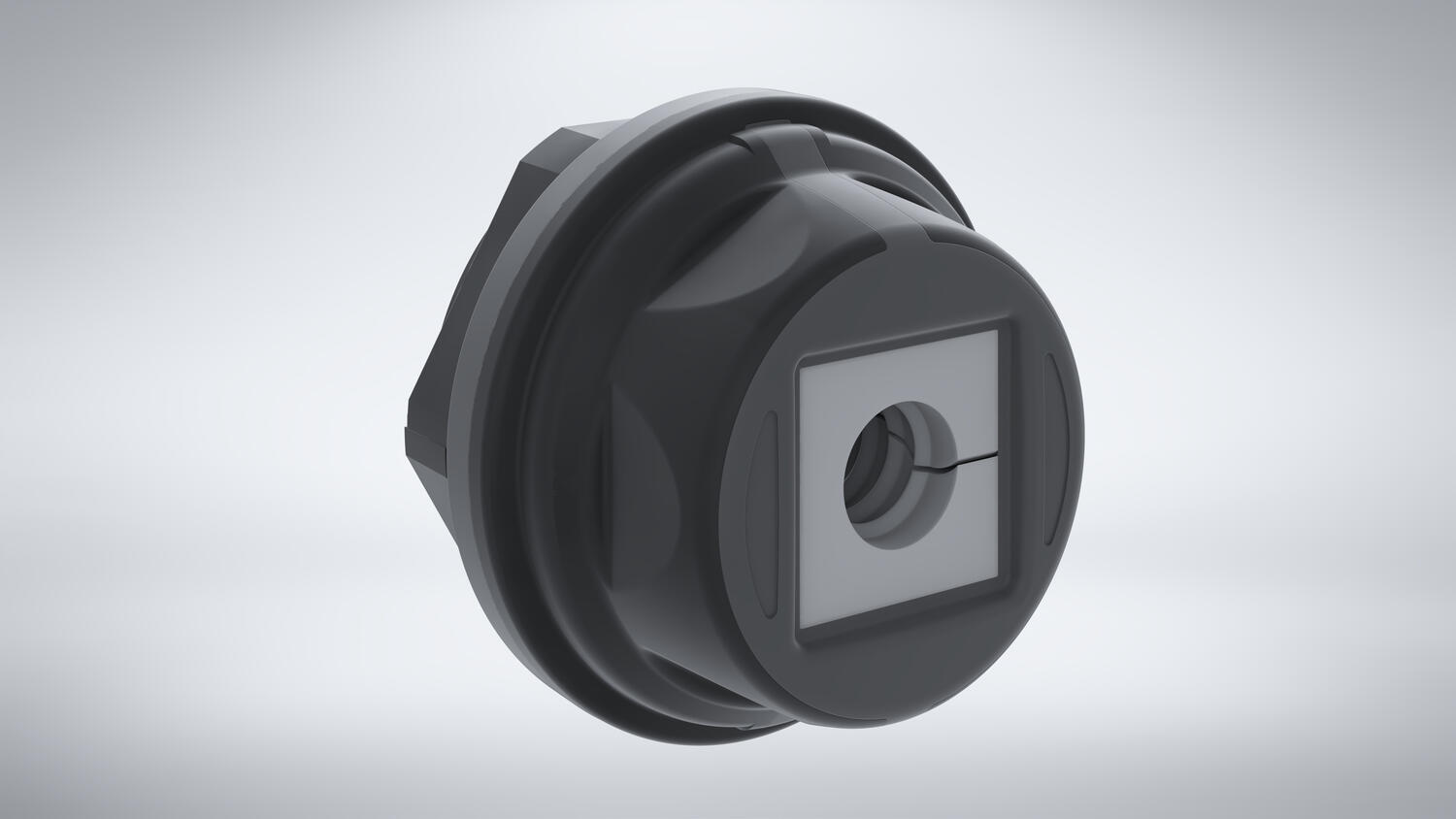

Metristen läpivientien ratkaisu kokojen M20 - M63 välille CONTA-CLIP on lisännyt valikoimaansa pyöreät kaapeliläpiviennit kaapeleille, joissa on liittimet tai ilman.

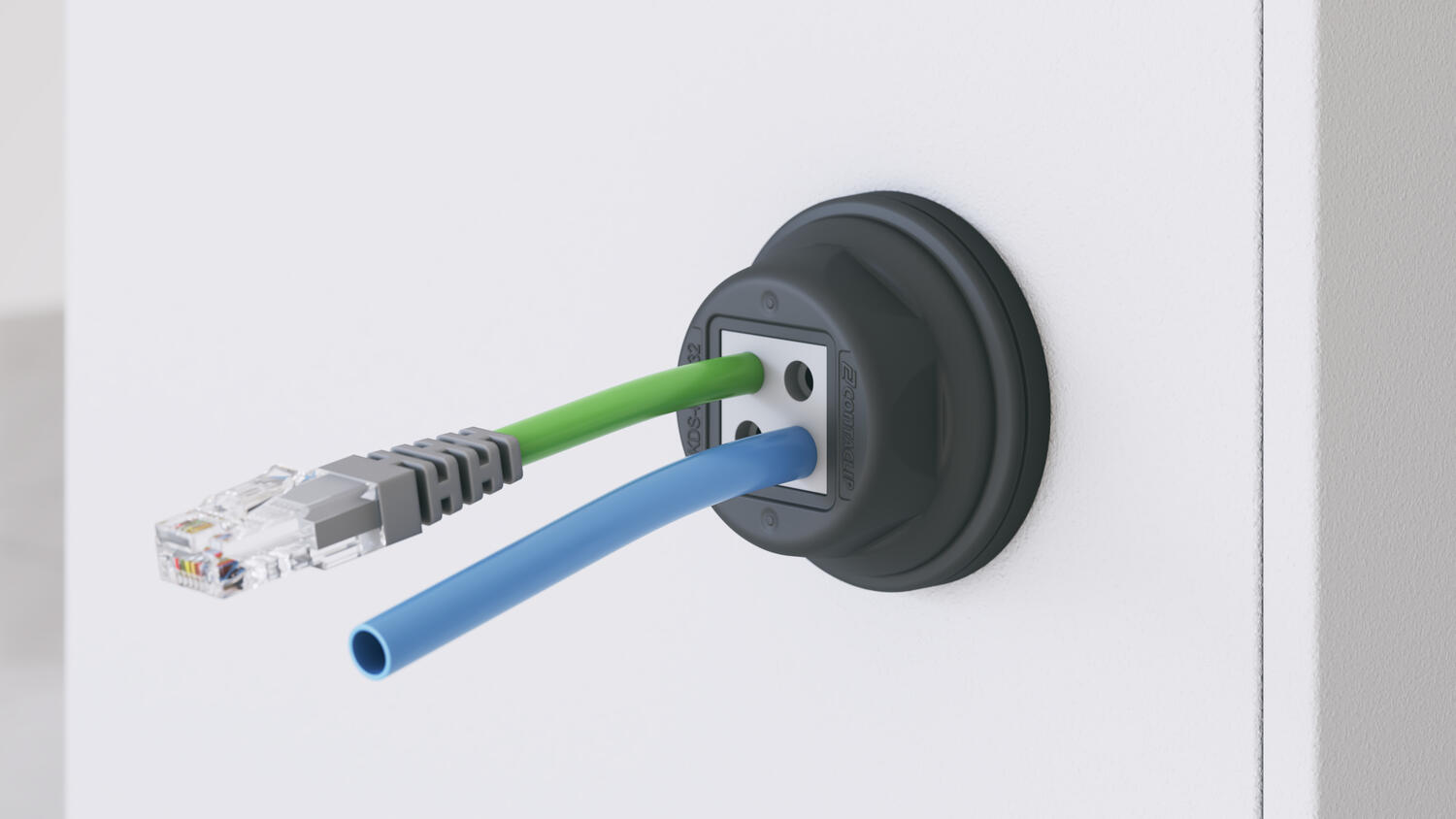

Huoltoa tai jälkiasennusta varten kootut johtosarjat, kaapelit, joiden halkaisija on 2-35 mm, voidaan asettaa nopeasti ja turvallisesti laitekaappeihin tai koteloihin. Tiiveysluokka on erinomainen IP66. Modulaarinen järjestelmä varmistaa nopean ja helpon asennuksen kolmessa vaiheessa.

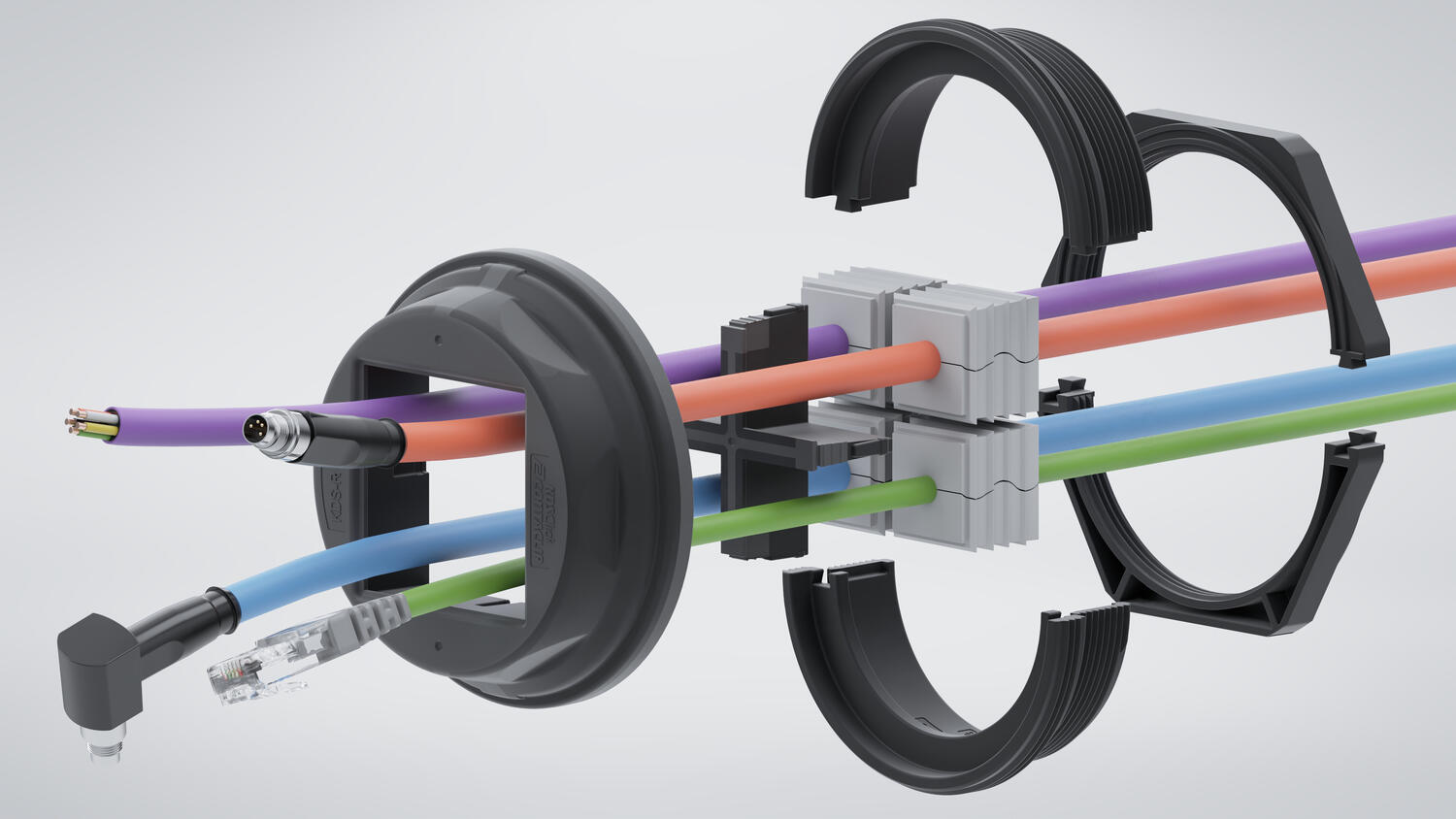

Luotettavan tiivisteen ja ehdottoman turvallisen istuvuuden tarjoavat myös halkaistut, kapenevat tiivisteet, joissa on aaltoleikkausprofiili, jotka kaapelien johtamisen jälkeen kaapeliläpiviennin läpi sijoitetaan kaapeleiden ympärille ja painetaan sitten kaapeliläpivientiin.

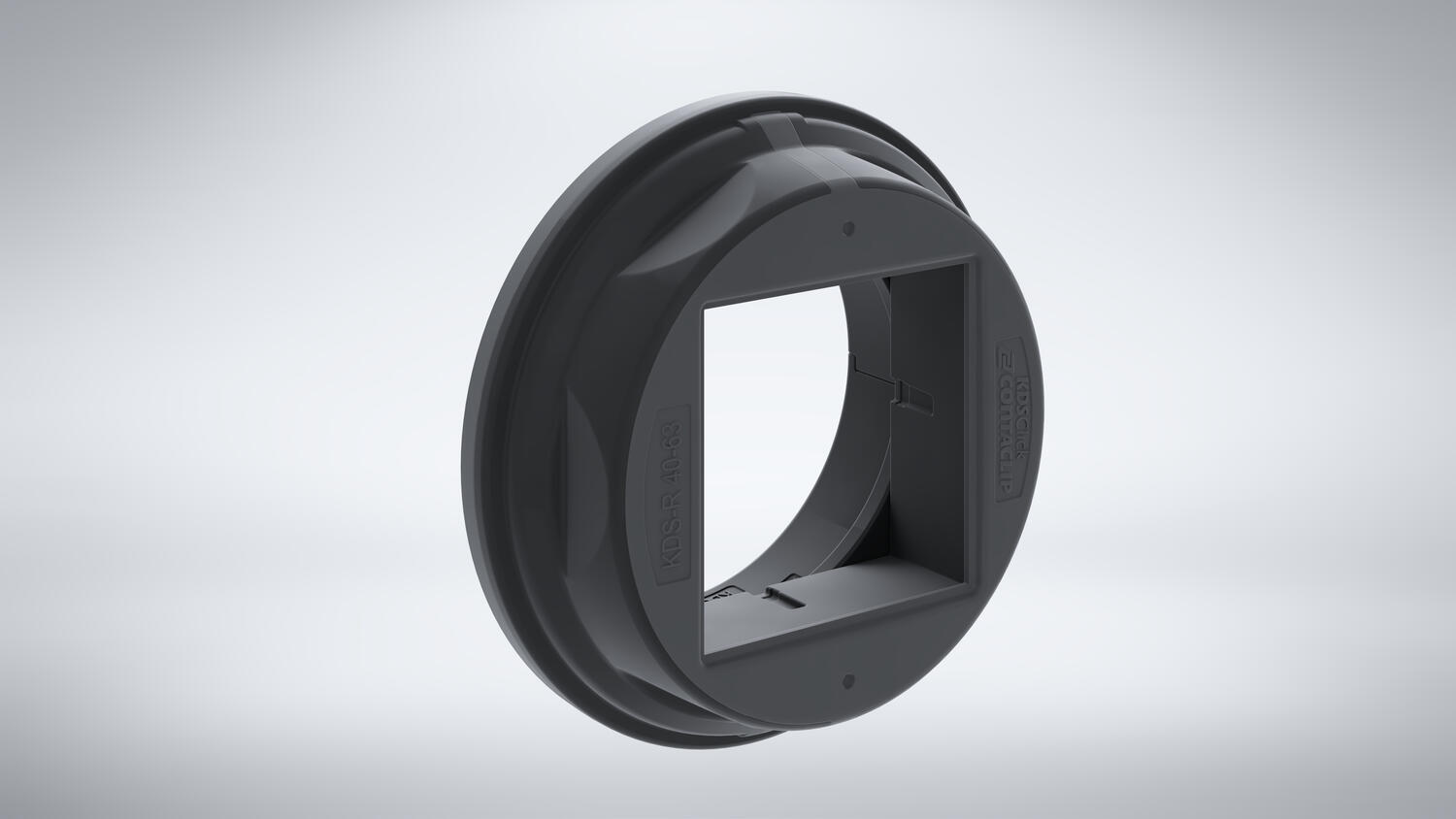

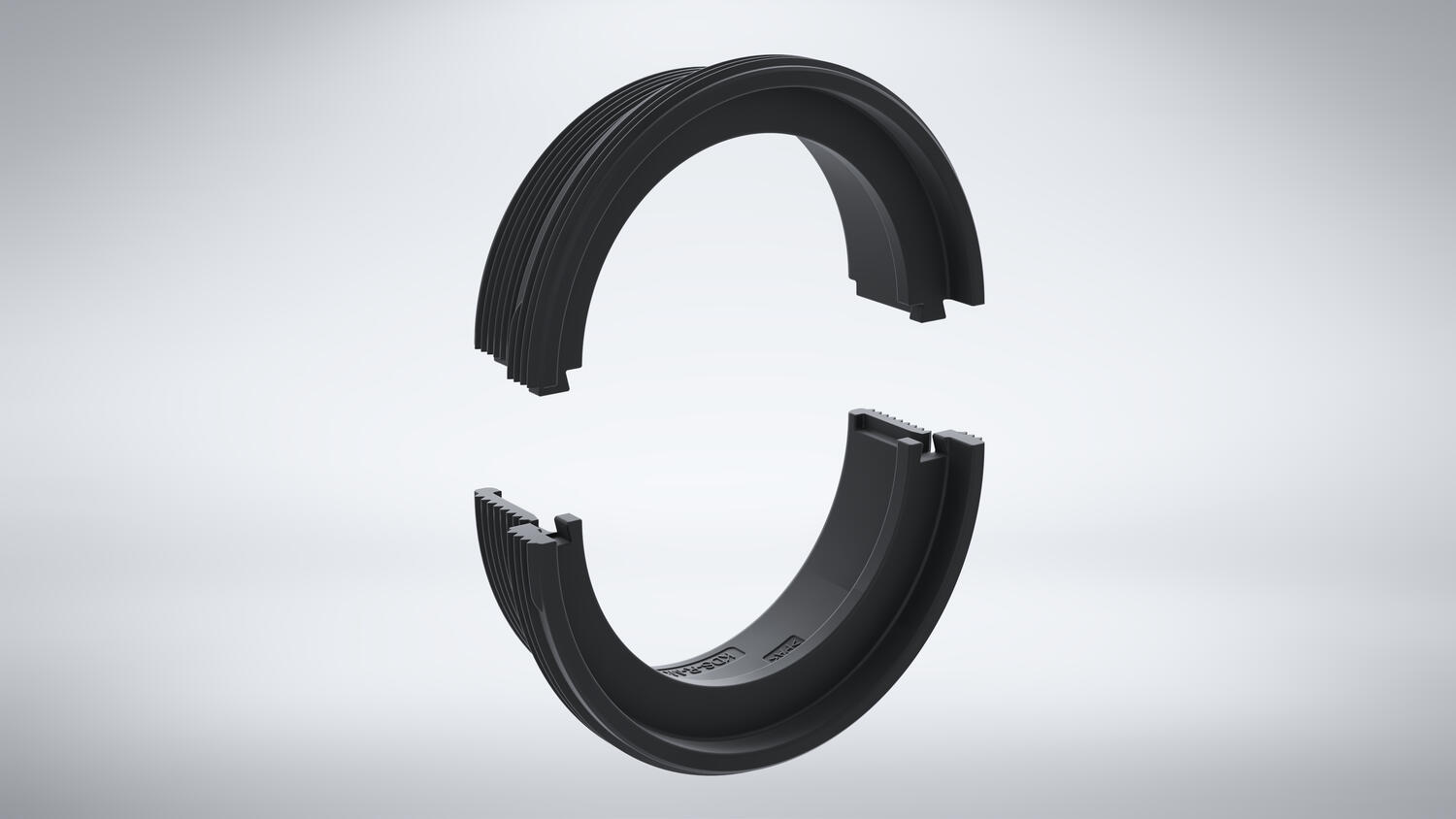

Sen jälkeen erotettava kierre ja lukkosovitin ruuvataan helposti yhteen pyöreän kehyksen kanssa kytkentäkaapin ulkopuolella. Lukituselementtien sisäpuolelle asennetut irrotettavat lukkomutterit takaavat turvallisen ja varman kiinnityksen.
| Alkuperämaa | DE |
|---|---|
| Asennus | Ruuvi |
| cUL standardi | CSA C22.2 No.14-18 |
| Eristemateriaali | TPE |
| Halogeeniton | Kyllä |
| Hyväksynnät | cUL, UL |
| IP-luokka | IP66 |
| Kierteen koko | M20, M25, M32 |
| Kierteen nousu | 1,5 mm |
| Kierteen pituus | 7,5 mm |
| Korkeus | 21,5 mm |
| Korkeus asennettuna | 21,5 mm |
| Lasikuituvahvistettu | Kyllä |
| Leveys | 47,5 mm |
| Materiaali | Polyamidi 6.6 |
|---|---|
| Max. käyttölämpötila | 120 °C |
| Min. käyttölämpötila | -40 °C |
| Mutteri mukana toimituksessa | Ei |
| NEMA luokka | 12, 4X |
| Pakkauskoko | 5 kpl |
| Paloluokka | V-0 |
| Pituus | 47,5 mm |
| Silikonivapaa | Kyllä |
| Tullitariffi | 39259020 |
| UL standardi | UL 508A |
| Väri | Musta |
Metristen läpivientien ratkaisu kokojen M20 - M63 välille CONTA-CLIP on lisännyt valikoimaansa pyöreät kaapeliläpiviennit kaapeleille, joissa on liittimet tai ilman.
Huoltoa tai jälkiasennusta varten kootut johtosarjat, kaapelit, joiden halkaisija on 2-35 mm, voidaan asettaa nopeasti ja turvallisesti laitekaappeihin tai koteloihin. Tiiveysluokka on erinomainen IP66. Modulaarinen järjestelmä varmistaa nopean ja helpon asennuksen kolmessa vaiheessa.
Luotettavan tiivisteen ja ehdottoman turvallisen istuvuuden tarjoavat myös halkaistut, kapenevat tiivisteet, joissa on aaltoleikkausprofiili, jotka kaapelien johtamisen jälkeen kaapeliläpiviennin läpi sijoitetaan kaapeleiden ympärille ja painetaan sitten kaapeliläpivientiin.
Sen jälkeen erotettava kierre ja lukkosovitin ruuvataan helposti yhteen pyöreän kehyksen kanssa kytkentäkaapin ulkopuolella. Lukituselementtien sisäpuolelle asennetut irrotettavat lukkomutterit takaavat turvallisen ja varman kiinnityksen.
Kaapeleiden on nykyään kestettävä hyvin erilaisia ulkoisia olosuhteita. Vaatimukset riippuvat täysin siitä, millaisissa ympäristöissä ja sovelluksissa kaapeleita käytetään.
Tässä artikkelissa vastataan seuraaviin kysymyksiin: Miksi kaapeli tarvitsee suojauksen? Ja mitä kaapelin suojauksessa on otettava huomioon?
Kaapelisuunnittelussa kerrostuksella on ratkaiseva merkitys kaapelin liikkuvuuden kannalta.
iguksen ainutlaatuinen DNV GL -hyväksyntäjärjestelmä elektroniikkakaapeleille tarjoaa käyttäjälle monenlaisia etuja.
Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).
Olemme mukana Pohjoinen Teollisuus -messuilla! Tule juttelemaan ja tutustumaan uutuuksiin osastolle 849!
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Asennuslevy paksuus, max. | cUL standardi | Eristemateriaali | Hyväksynnät | Kierteen koko | Kierteen nousu | Kierteen pituus | Korkeus | Korkeus asennettuna | Leveys | Pituus | VDE standardi | Hinta | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

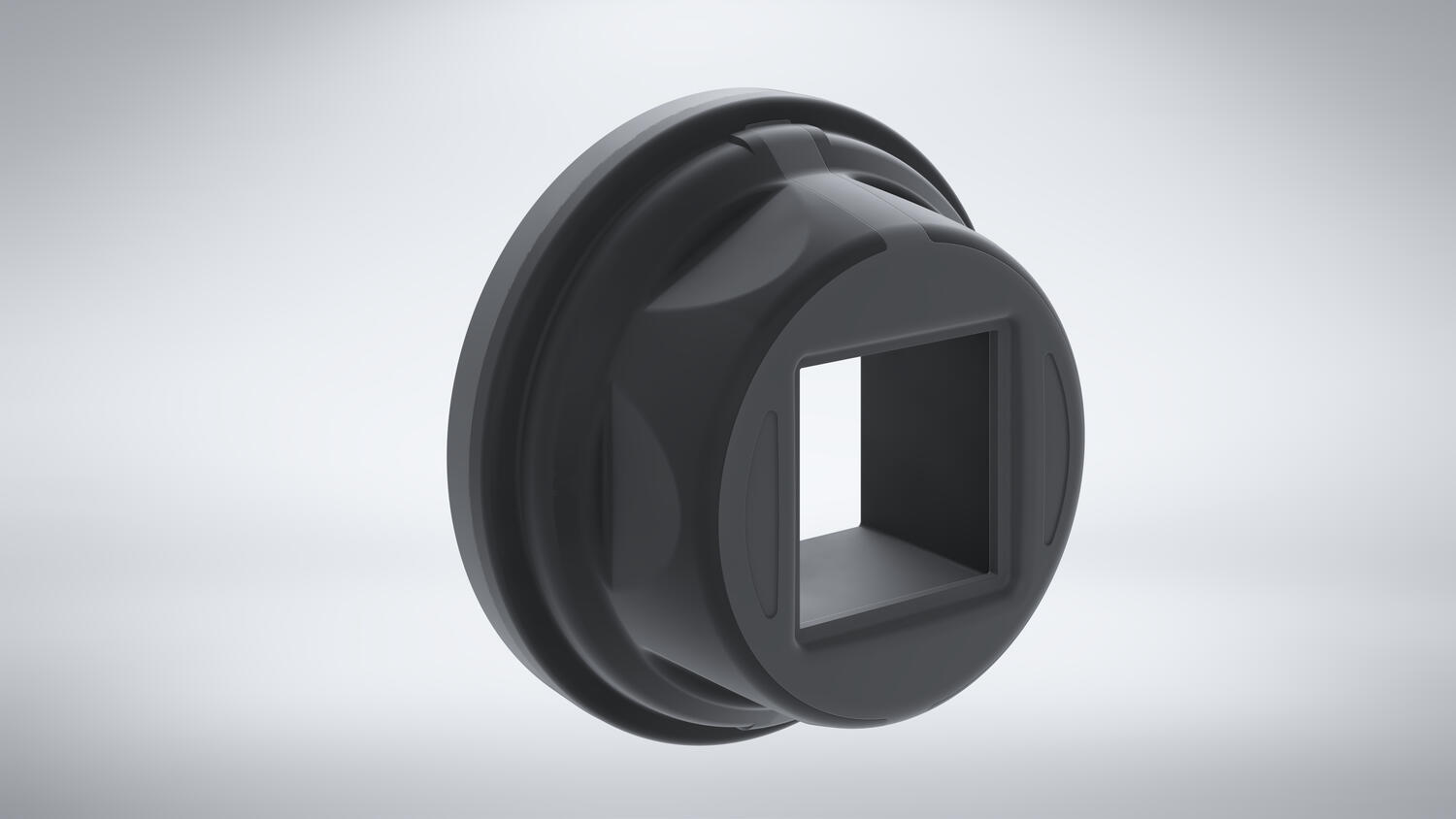

KDS-R M20-32, Pyöreä kaapeliläpivienti, 1-13mm kaapeleille
Tuotenumero:
28770.4
Kopioitu!
|
|
CSA C22.2 No.14-18
|
TPE
|
cUL, UL
|
M20, M25, M32
|
1,5 mm
|
7,5 mm
|
21,5 mm
|
21,5 mm
|
47,5 mm
|
47,5 mm
|
|
|
||

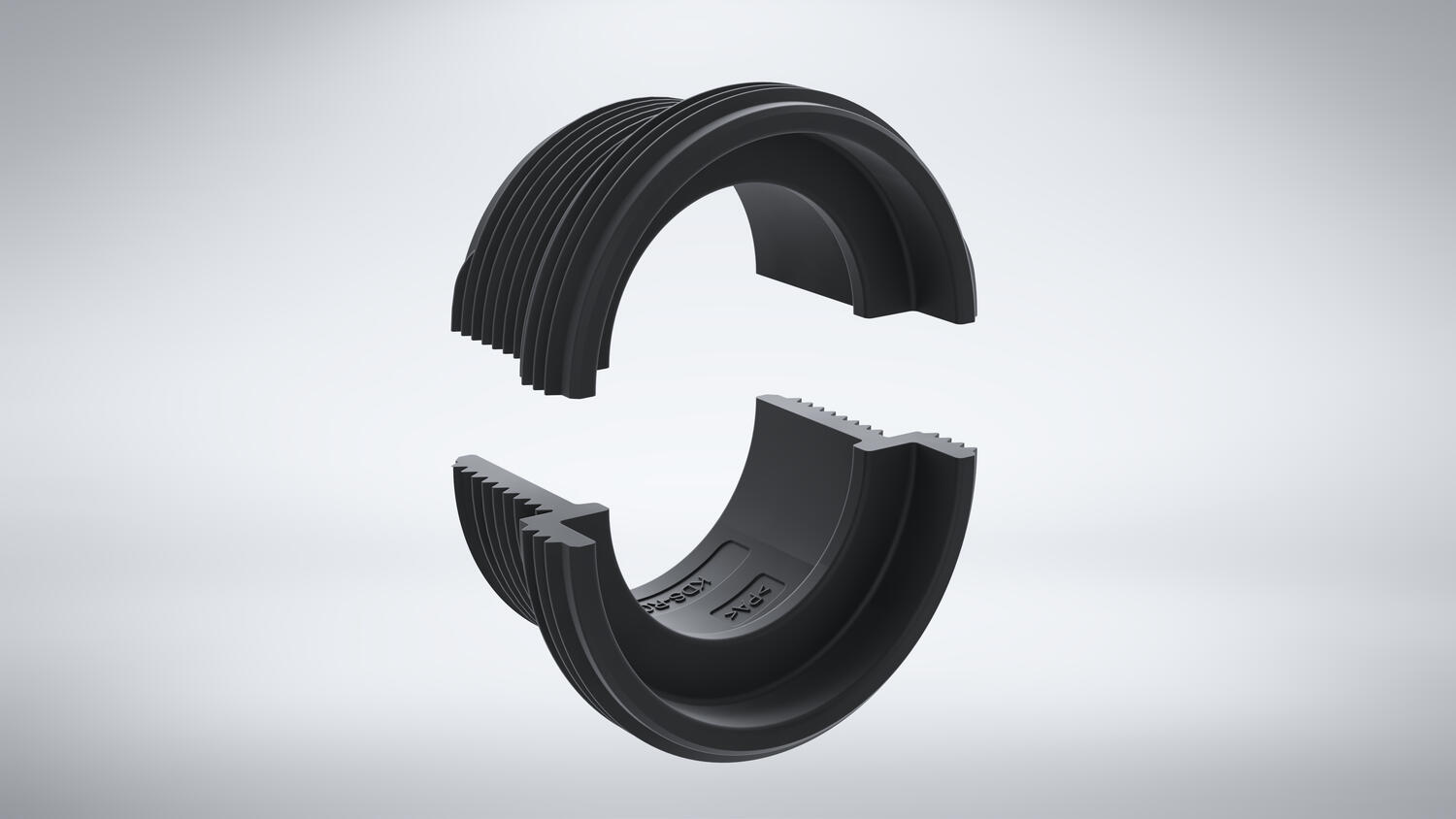

KDS-RGA-M20, KDS-R Lukitus Adapteri M20
Tuotenumero:
28771.4
Kopioitu!
|
7 mm
|
CSA C22.2 No. 14-18
|
|
cUL, UL
|
M20
|
1,5 mm
|
7,5 mm
|
22,5 mm
|
14,5 mm
|
37,5 mm
|
37,5 mm
|
|
|
||
|
KDS-RGA-M25, KDS-R Lukitus Adapteri M25
Tuotenumero:
28772.4
Kopioitu!
|
7 mm
|
CSA C22.2 No. 14-18
|
|
cUL, UL
|
M25
|
|
14,5 mm
|
22,5 mm
|
14,5 mm
|
37,5 mm
|
37,5 mm
|
|
|
||
|
KDS-RGA-M32, KDS-R Lukitus Adapteri M32
Tuotenumero:
28773.4
Kopioitu!
|
7 mm
|
CSA C22.2 No.14-18
|
|
cUL, UL
|
M32
|
|
14,5 mm
|
22,5 mm
|
14,5 mm
|
37,5 mm
|
37,5 mm
|
|
|
||

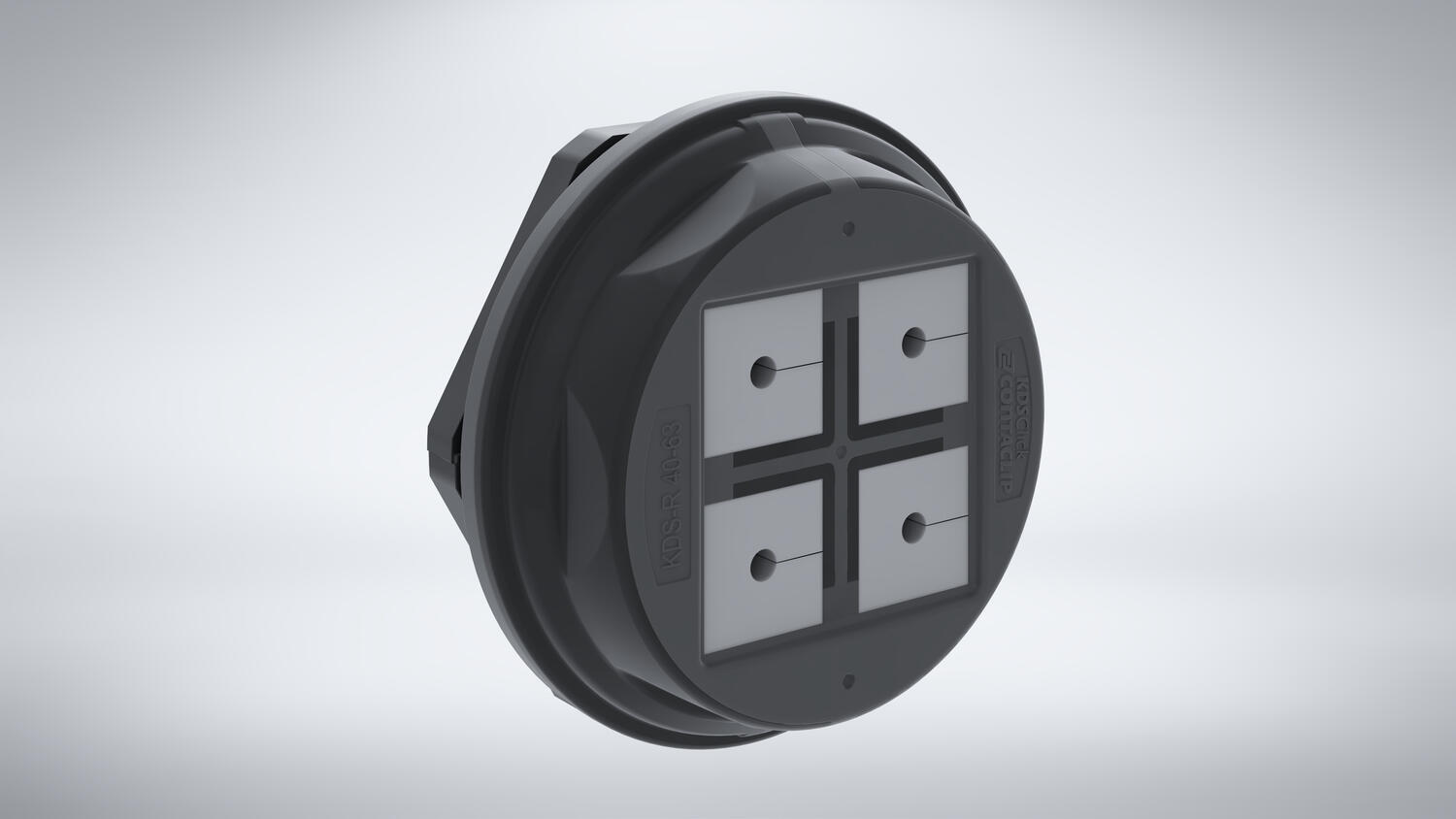

KDS-R M40-63, Pyöreä kaapeliläpivienti, 1/4 paikkainen
Tuotenumero:
28774.4
Kopioitu!
|
|
CSA C22.2 No. 14-18
|
TPE
|
cUL, UL
|
M40, M50, M63
|
|
7,5 mm
|
21,5 mm
|
21,5 mm
|
80 mm
|
80 mm
|
|
|
||
KDS-RGA-M40, KDS-R Lukitus Adapteri M40
Tuotenumero:
28775.4
Kopioitu!
|
7 mm
|
CSA C22.2 No. 14-18
|
|
|
M40
|
|
14,5 mm
|
22,5 mm
|
14,5 mm
|
70 mm
|
70 mm
|
|
|
||
|
KDS-RGA-M50, KDS-R Lukitus Adapteri M50
Tuotenumero:
28776.4
Kopioitu!
|
7 mm
|
CSA C22.2 No. 14-18
|
|
cUL, UL
|
M50
|
|
14,5 mm
|
22,5 mm
|
14,5 mm
|
70 mm
|
70 mm
|
|
|
||
|
KDS-RGA-M63, KDS-R Lukitus Adapteri M63
Tuotenumero:
28777.4
Kopioitu!
|
7 mm
|
|
|
cUL, UL
|
M63
|
|
14,5 mm
|
22,5 mm
|
14,5 mm
|
70 mm
|
70 mm
|
CSA C22.2 No.14-18
|
|
