MARECHAL ELECTRIC
DXN1 ZONE 2-22 (20A)

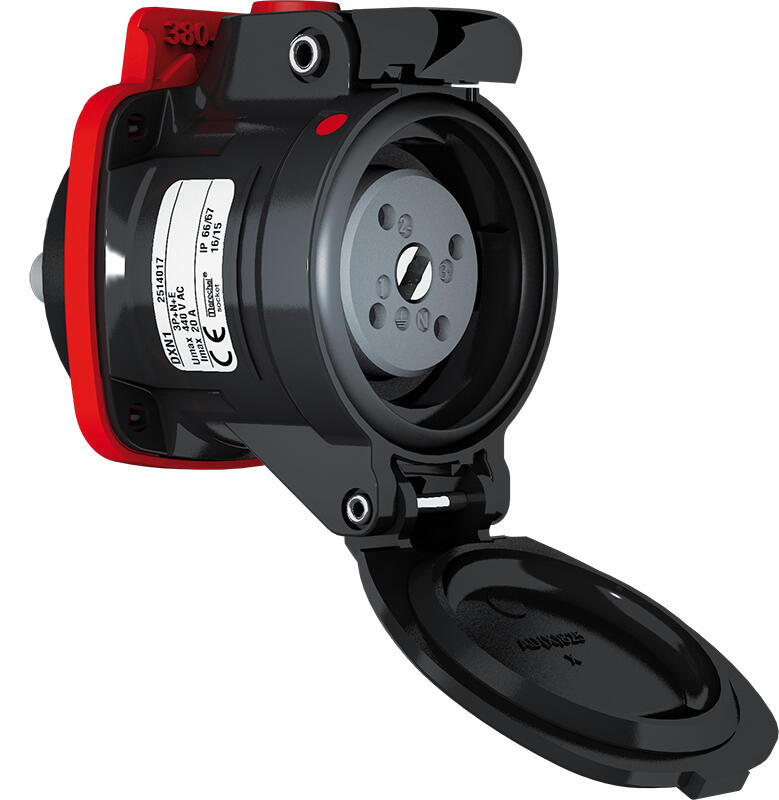

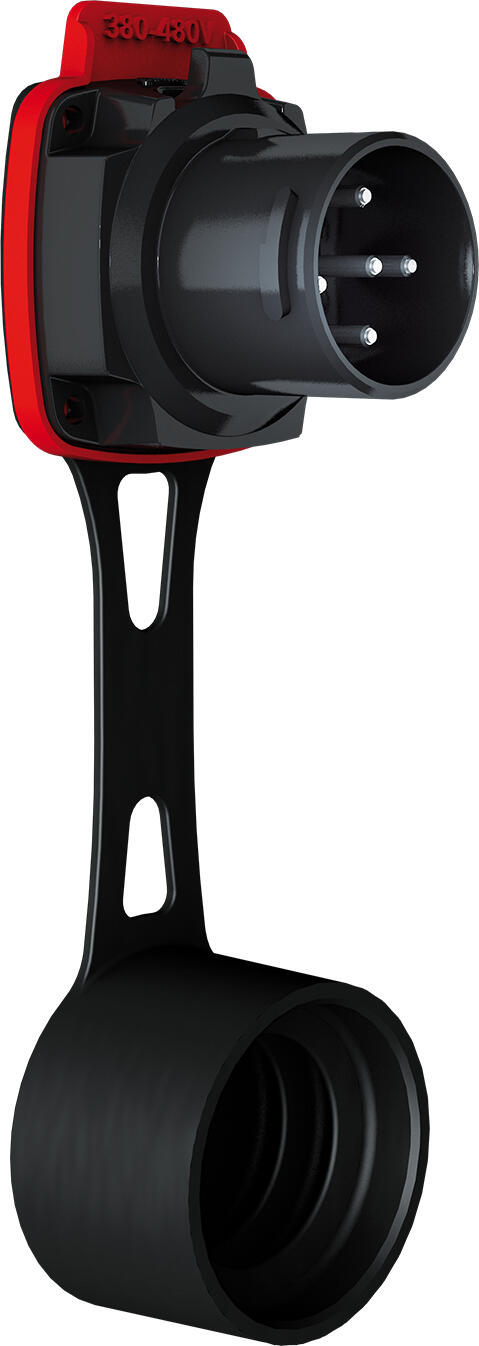

Tämä DXN1‑sarja on suunniteltu räjähdysvaarallisiin tiloihin, erityisesti ATEX Zone 2-22 ‑alueille, joissa vaaditaan korkeaa mekaanista kestävyyttä. Tässä sarjassa ei ole integroitua kuormankatkaisua. DXN1 on kompakti 20 A / max 440 V ‑pistoke‑ ja pistorasiasarja. Suojausluokka on IP66/IP67, kun liitin on kytkettynä ja kansi suljettuna, mikä takaa erinomaisen suojan pölyä, voimakkaita vesisuihkuja ja hetkellistä upotusta vastaan. Laitteen iskunkestävyysluokka on IK08–IK09, joten se kestää hyvin mekaanisia iskuja vaativissakin teollisuusolosuhteissa. Käyttölämpötila‑alue ulottuu −40 °C:sta +60 °C:een, mikä mahdollistaa käytön sekä kylmissä että lämpimissä ympäristöissä. Kotelomateriaali on lasikuituvahvisteinen polymeeri (GRP), joka tarjoaa hyvän mekaanisen lujuuden, korroosionkestävyyden ja pitkän käyttöiän.
Kaasujen lämpötilaluokat:
- T6 ympäristölämpötilalle −40 °C … +40 °C
- T5 ympäristölämpötilalle −40 °C … +60 °C
Pölyn pintalämpötilaluokat:
- Pintalämpötila 75 °C ympäristölämpötilalle −40 °C … +40 °C
- Pintalämpötila 95 °C ympäristölämpötilalle −40 °C … +60 °C
- Toimiva pistoke- ja pistorasiakokonaisuus koostuu neljästä osasta. Valitse tarvikkeista kumpaankin soveltuvat kotelot.
- Maksimijännite 440 V AC/ 440 V DC
- Nimellisvirta 20 A
- ATEX-hyväksytty
- Ex II 3 G D Ex ec IIC T* Gc, Ex tc IIIC T* Dc
Valitse tuote
Tekniset tiedot
| Atex-luokka | 2,22 |
|---|---|
| Hyväksynnät | ATEX, IECEx, Bureau Veritas |
| Häiriösuojattu | Ei |
| IP-luokka | IP66, IP67 |
| Iskunkestävyys | IK09 |
| Johdinala hienosäikeinen | 1-2,5 mm² |
| Johdinala monisäikeinen | 1,5-4 mm² |
| Kotelon materiaali | Lasikuituvahvistettu polymeeri (GRP) |
| Kotelon väri | Musta |
| Lämpötilan kesto max | 60 °C |
|---|---|
| Lämpötilan kesto min | -40 °C |
| Napaluku | 1P+N+E |
| Nimellisjännite | 250 V |
| Nimellisvirta | 20 A |
| Standardit | IEC 61984, IEC/EN60079-0 |
| Suurin sallittu käyttöjännite Umax | 440 V AC / 440 V DC |
Tuotekuvaus
Tämä DXN1‑sarja on suunniteltu räjähdysvaarallisiin tiloihin, erityisesti ATEX Zone 2-22 ‑alueille, joissa vaaditaan korkeaa mekaanista kestävyyttä. Tässä sarjassa ei ole integroitua kuormankatkaisua. DXN1 on kompakti 20 A / max 440 V ‑pistoke‑ ja pistorasiasarja. Suojausluokka on IP66/IP67, kun liitin on kytkettynä ja kansi suljettuna, mikä takaa erinomaisen suojan pölyä, voimakkaita vesisuihkuja ja hetkellistä upotusta vastaan. Laitteen iskunkestävyysluokka on IK08–IK09, joten se kestää hyvin mekaanisia iskuja vaativissakin teollisuusolosuhteissa. Käyttölämpötila‑alue ulottuu −40 °C:sta +60 °C:een, mikä mahdollistaa käytön sekä kylmissä että lämpimissä ympäristöissä. Kotelomateriaali on lasikuituvahvisteinen polymeeri (GRP), joka tarjoaa hyvän mekaanisen lujuuden, korroosionkestävyyden ja pitkän käyttöiän.
Kaasujen lämpötilaluokat:
- T6 ympäristölämpötilalle −40 °C … +40 °C
- T5 ympäristölämpötilalle −40 °C … +60 °C
Pölyn pintalämpötilaluokat:
- Pintalämpötila 75 °C ympäristölämpötilalle −40 °C … +40 °C
- Pintalämpötila 95 °C ympäristölämpötilalle −40 °C … +60 °C
