MARECHAL ELECTRIC

DECONTACTOR™ DSN1 (16-20A)

MARECHAL DSN1-sarja on teollisuuskäyttöön suunniteltu 20 A / enintään 500 V pistoke–pistorasiajärjestelmä, joka perustuu MARECHALIN DECONTACTOR™‑teknologiaan. Se yhdistää teollisen pistokkeen ja mekaanisesti lukittuvan kuormankatkaisukytkimen samaan laitteeseen, joten liitännän voi irrottaa kuormitettuna turvallisesti. Toimiva pistoke- ja pistorasiakokonaisuus koostuu neljästä osasta. Valitse tarvikkeista kumpaankin soveltuvat kotelot. DSN1-sarja on tarkoitettu vaativiin olosuhteisiin:
  • IP66, IP67 ja IP69 (sekä liitettynä että kannen ollessa suljettu) – täysin pölytiivis ja kestää vesisuihkut sekä väliaikaisen upotuksen.
  • Iskunkestävyys IK08–IK09 riippuen mallista (materiaalina GRP, lasikuituvahvistettu polyesteri).
  • Lämpötila-alue: −40 °C … +60 °C
Lue lisää
  • Pistokkeet ja pistorasiat. Valitse tarvikkeista kumpaankin sopivat kotelot/kahvat.
  • Nimellisvirta 20 A
  • Maksimijännite 500V
  • Johtimien koot: 1–2,5 mm² hienosäikeinen ja 1,5–4 mm² monisäikeinen
  • Saatavana myös mustan värisenä

Valitse tuote

Valitse tuote
MARECHAL ELECTRIC_Group_logo_Communication.png

Tallenna pdf

Tekniset tiedot ja tiedostot

Tuotekuvaus

Tarvikkeet ja ehdotetut tuotteet

Äänitiedostot

Valitse tuote

Tekniset tiedot

Hyväksynnät MIL-S-901D, Bureau Veritas
Häiriösuojattu Ei
IP-luokka IP66, IP67, IP69
Iskunkestävyys IK09
Johdinala hienosäikeinen 1-2,5 mm²
Johdinala monisäikeinen 1,5-4 mm²
Kotelon materiaali Lasikuituvahvistettu polymeeri (GRP)
Kotelon väri Sininen
Lämpötilan kesto max 60 °C
Lämpötilan kesto min -40 °C
Maksimikuorma 10 kW
Maksimikuorma AC-2AA/AC-23A 10 kW
Napaluku 2P
Nimellinen katkaisukyky AC22A 20 A/500 V
Nimellinen katkaisukyky AC23A 20 A/500 V
Nimellinen katkaisukyky DC21A 20 A/250 V
Nimellisjännite 24 V
Nimellisvirta 20 A
Standardit RoHS, REACH, IEC/EN 60309-1, IEC/EN 60947-3
Suurin oikosulkuvirran kesto Icc 10 kA
Suurin sallittu käyttöjännite Umax 500 V AC / 750 V DC

Tiedostot

Tuotekuvaus

MARECHAL DSN1-sarja on teollisuuskäyttöön suunniteltu 20 A / enintään 500 V pistoke–pistorasiajärjestelmä, joka perustuu MARECHALIN DECONTACTOR™‑teknologiaan. Se yhdistää teollisen pistokkeen ja mekaanisesti lukittuvan kuormankatkaisukytkimen samaan laitteeseen, joten liitännän voi irrottaa kuormitettuna turvallisesti. Toimiva pistoke- ja pistorasiakokonaisuus koostuu neljästä osasta. Valitse tarvikkeista kumpaankin soveltuvat kotelot. DSN1-sarja on tarkoitettu vaativiin olosuhteisiin:
  • IP66, IP67 ja IP69 (sekä liitettynä että kannen ollessa suljettu) – täysin pölytiivis ja kestää vesisuihkut sekä väliaikaisen upotuksen.
  • Iskunkestävyys IK08–IK09 riippuen mallista (materiaalina GRP, lasikuituvahvistettu polyesteri).
  • Lämpötila-alue: −40 °C … +60 °C

Tarvikkeet

Saatat olla kiinnostunut näistä

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.



Äänitiedostot

Lisää luettavaa

Kaapelin rakenne ja värimerkinnät
Tuki

Kaapelien värit ja värikoodit – mitä ne tarkoittavat?

Kaapeleita on saatavilla lukuisissa eri väreissä. Ne eivät kuitenkaan ole pelkkä ulkonäköseikka, vaan niillä on tärkeä merkitys.

Miten valita oikea ohjauskaapeli
Tuki

Miten valita oikea ohjauskaapeli?

Oikean ohjauskaapelin valinnassa on hyvä huomioida sekä kaapelin ominaisuudet että käyttöolosuhteet. Lue lisää!

Kaapelin sisävaippa
Tuki

Kaapelin sisävaippa ja sen merkitys

Mikä on kaapelin sisävaippa ja miksi sillä on suuri merkitys liikkuvissa sovelluksissa? Lue, miten sisävaippa tukee kaapelin rakennetta ja pidentää sen käyttöikää.

igus ohjaus- ja moottorikaapelit
Tuki

Mikä on ohjauskaapelin ja moottorikaapelin ero?

Tässä artikkelissa käsittelemme kysymystä: mikä on ohjauskaapelin ja moottorikaapelin ero?

igus energiansiirtoketjukaapelit
Tuki

7 perussääntöä hyvälle energiansiirtoketjukaapelille

Tässä artikkelissa avataan tarkemmin seitsemän perussääntöä, jotka määrittävät hyvän kaapelin rakenteen ja toiminnan energiansiirtoketjussa.

igus lämmönkestävät kaapelit
Tuki

igus kaapelit kylmissä olosuhteissa

Kaapeleiden on nykyään kestettävä hyvin erilaisia ulkoisia olosuhteita. Vaatimukset riippuvat täysin siitä, millaisissa ympäristöissä ja sovelluksissa kaapeleita käytetään.

Suosikit Tilausnumero: Hyväksynnät Maksimikuorma Napaluku Nimellisjännite Standardit Hinta
DSN1 Pistorasia, 24 VAC, 2P, 20A
Tuotenumero:
611408A Kopioitu!
MIL-S-901D, Bureau Veritas
10 kW
2P
24 V
RoHS, REACH, IEC/EN 60309-1, IEC/EN 60947-3
DSN1 Pistorasia, 250 V AC, 1P+N+E, 20A
Tuotenumero:
6114015 Kopioitu!
MIL-S-901D, Bureau Veritas
1P+N+E
250 V
RoHS, REACH, IEC/EN 60309-1, IEC/EN 60309-4, IEC/EN 60947-3
DSN1 Pistorasia, 440 V AC, 3P+E, 20A
Tuotenumero:
6114013 Kopioitu!
MIL-S-901D, Bureau Veritas, UL, CSA
3P+E
440 V
RoHS, REACH, IEC/EN 60309-1, IEC/EN 60309-4, IEC/EN 60947-3

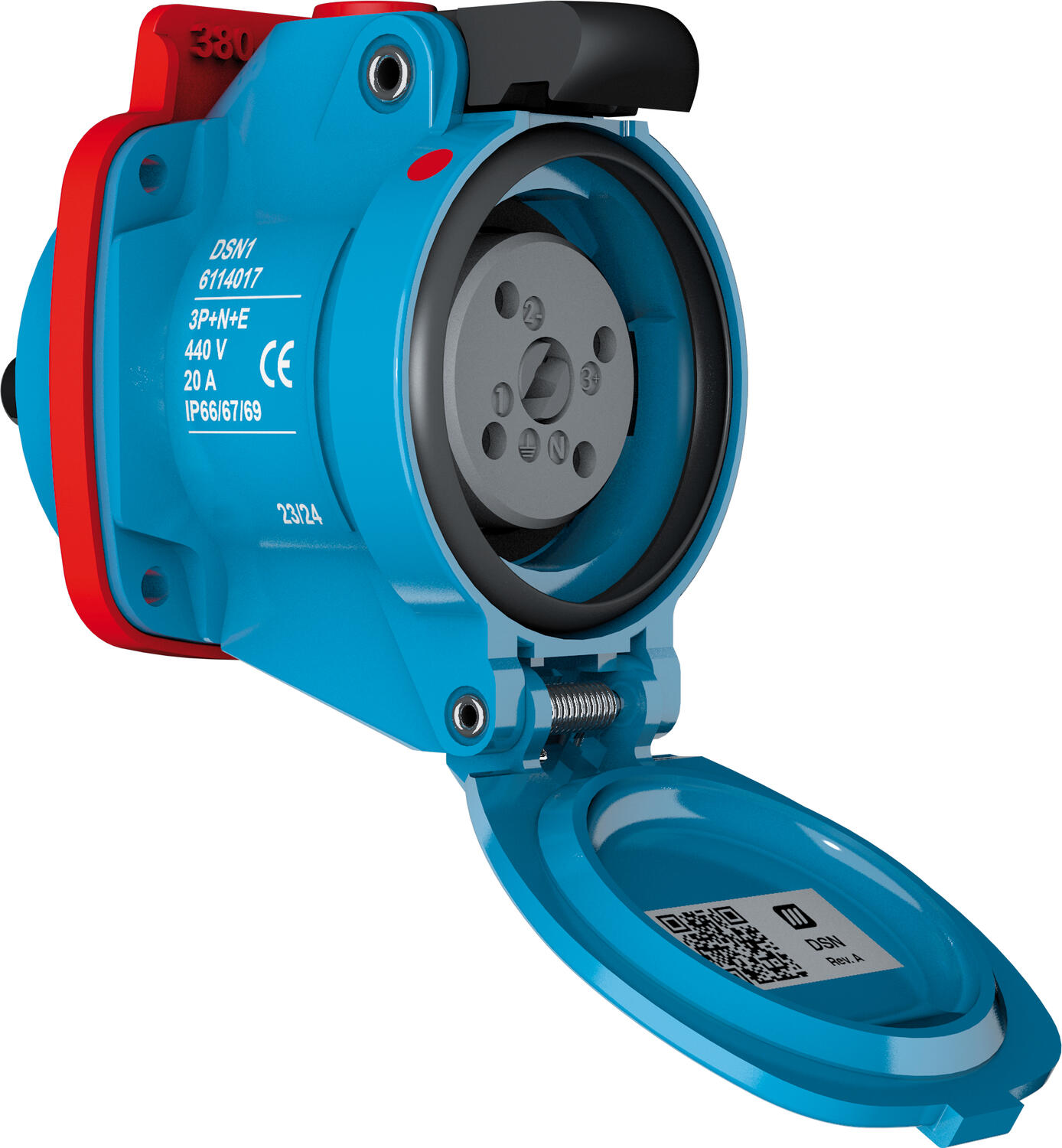

DSN1 Pistorasia, 440 V AC, 3P+N+E, 20A
Tuotenumero:
6114017 Kopioitu!
MIL-S-901D, Bureau Veritas
3P+N+E
440 V
RoHS, REACH, IEC/EN 60309-1, IEC/EN 60309-4, IEC/EN 60947-3
DSN1 pistotulppa, 24V AC, 2P, 20A
Tuotenumero:
611808A Kopioitu!
MIL-S-901D, Bureau Veritas
2P
24 V
RoHS, REACH, IEC/EN 60309-1, IEC/EN 60309-4, IEC/EN 60947-3
DSN1 pistotulppa, 250 V AC, 1P+N+E, 20A
Tuotenumero:
6118015 Kopioitu!
MIL-S-901D, Bureau Veritas
1P+N+E
250 V
RoHS, REACH, IEC/EN 60309-1, IEC/EN 60309-4, IEC/EN 60947-3
DSN1 pistotulppa, 440 V AC, 3P+E, 20A
Tuotenumero:
6118013 Kopioitu!
MIL-S-901D, Bureau Veritas
3P+E
440 V
RoHS, REACH, IEC/EN 60309-1, IEC/EN 60309-4, IEC/EN 60947-3
DSN1 pistotulppa, 440 V AC, 3P+N+E, 20A
Tuotenumero:
6118017 Kopioitu!
MIL-S-901D, Bureau Veritas
3P+N+E
440 V
RoHS, REACH, IEC/EN 60309-1, IEC/EN 60309-4, IEC/EN 60947-3
