SAB BRÖCKSKES

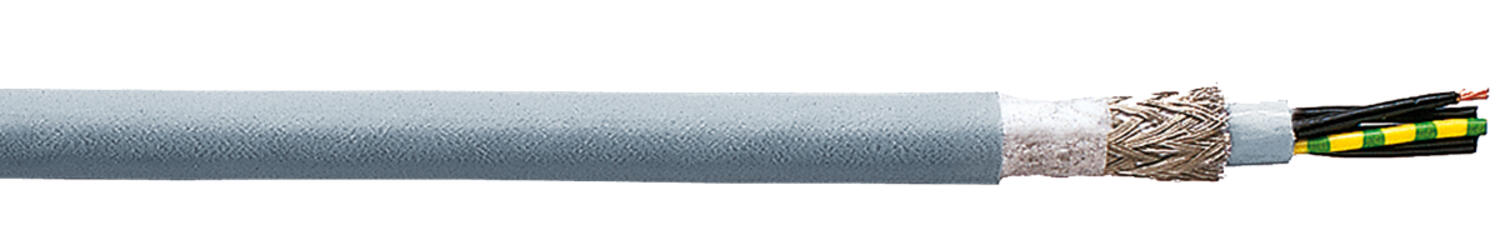

Taipuisa energiansiirtoketjukaapeli S 200 C mattapintaisella PUR-ulkovaipalla (pienikitkainen) soveltuu parhaiten teollisuuskäyttöön esim. teollisuusroboteissa, manipulaattoreissa, syöttölaitteissa, puunkäsittely- ja pakkauslaitteissa, metsäkoneissa, autoteollisuudessa ja työstökoneissa sekä energiansiirtoketjuissa. Tämä kaapeli täyttää hyvin esim. korkeavarastojen ohjausten korkeat laatuvaatimukset. EMC-ominaisuuksien optimoimiseksi Cu-suojaus tulee maadoittaa.
Kysy myös muita napalukuja ja poikkipintoja (mm²) sekä UL- ja CSA-hyväksyttyä mallia S 970 CHP.
Tiedot |
|
|---|---|
| Johdinluku | 2 kpl |
| Johdinala | 0,5 mm² |
| Ulkovaipan materiaali | PUR |
| Häiriösuojattu | Kyllä |
| Yhteinen EMC-suoja | Palmikko tinatusta Cu-langasta |
| Nimellisjännite | Uo/U 300/500 V |
| Ulkohalkaisija +/-5 % | 6,8 mm |
| Lämpötila-alue, kiinteä asennus min. | -50 °C |
| Lämpötila-alue, liikuteltava asennus max. | 90 °C |
| Lämpötila-alue, liikuteltava asennus min. | -40 °C |
| Öljynkestävyys | Erittäin hyvä TMPU DIN VDE 0282 osan 10 + HD 22.10 mukaisesti |
| Taivutussäde kiinteä asennus | Min. 7,5 x d |
| Taivutussäde liikuteltava asennus | Min. 7,5 x d |
| Cu-paino | 38,4 kg/km |
| Paino | 51 kg/km |
| Johdineriste | TPE |
| Johdinjärjestys | Kerroksittain, kuituvaippa uloimman kerroksen ympärillä |
| Osajohtimien merkintä | Mustat numeroidut osajohtimet EN 50334 mukaisesti, 3 osajohtimesta alkaen keltavihreä suojajohdin |
*Invisible Heading* |
|
|---|---|
| Johdinmerkintä | Numerokoodattu |
| Johtimet | Kirkkaat Cu-johtimet VDE 0295 luokan 6 + IEC 60228 luokan 6 + EN 60228 luokan 6 mukaisesti |
| Hyväksynnät | RoHS |
| Halogeeniton | Kyllä |
| Koestusjännite | 2000 V |
| Koestusjännite, suojapalmikko | 2000 V |
| Soveltuvuus ketjukäyttöön | Kyllä |
| Vaipan väri | Harmaa RAL 7000 |
| Taipuisuus | Erittäin hyvä |
| Parikierretty | Ei |
| Kemiallinen kestävyys | Kestää hyvin happoja, lipeää, liuottimia ja hydraulinesteitä |
| Säteilynkestävyys | 5x10⁷cJ/kg |
| Säänkestävyys | Erittäin hyvä |
| Sisävaippa | SABIX® |
| Välieriste | Kuitu |
| Painatus kaapelissa | SAB BRÖCKSKES · D-VIERSEN · S 200 C (Johdinluku ja poikkipinta-ala) |
| Kaapelityyppi | Ohjauskaapeli |
Taipuisa energiansiirtoketjukaapeli S 200 C mattapintaisella PUR-ulkovaipalla (pienikitkainen) soveltuu parhaiten teollisuuskäyttöön esim. teollisuusroboteissa, manipulaattoreissa, syöttölaitteissa, puunkäsittely- ja pakkauslaitteissa, metsäkoneissa, autoteollisuudessa ja työstökoneissa sekä energiansiirtoketjuissa. Tämä kaapeli täyttää hyvin esim. korkeavarastojen ohjausten korkeat laatuvaatimukset. EMC-ominaisuuksien optimoimiseksi Cu-suojaus tulee maadoittaa.
Kysy myös muita napalukuja ja poikkipintoja (mm²) sekä UL- ja CSA-hyväksyttyä mallia S 970 CHP.
You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.
Kaapeleita on saatavilla lukuisissa eri väreissä. Ne eivät kuitenkaan ole pelkkä ulkonäköseikka, vaan niillä on tärkeä merkitys.
Mikä on kaapelin sisävaippa ja miksi sillä on suuri merkitys liikkuvissa sovelluksissa? Lue, miten sisävaippa tukee kaapelin rakennetta ja pidentää sen käyttöikää.
Tässä artikkelissa vastataan seuraaviin kysymyksiin: Miksi kaapeli tarvitsee suojauksen? Ja mitä kaapelin suojauksessa on otettava huomioon?
Kaapelisuunnittelussa kerrostuksella on ratkaiseva merkitys kaapelin liikkuvuuden kannalta.
Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).
Suojauksen lisäksi kaapeli on päällystetty ulkovaipalla, jonka tehtävänä on suojata kaapelin sisäosia. Eri vaippamateriaalit suojaavat esimerkiksi mekaaniselta rasitukselta, lämpötilavaihteluilta ja kemiallisilta aineilta.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Vaipan väri | Nimellisjännite | Halogeeniton | Hinta | |
|---|---|---|---|---|---|---|
S 200 C 2x0,5 mm²
Tuotenumero:
SAB07840205
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 3G0,5 mm²
Tuotenumero:
SAB07840305
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 4G0,5 mm²
Tuotenumero:
SAB07840405
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 5G0,5 mm²
Tuotenumero:
SAB07840505
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 7G0,5 mm²
Tuotenumero:
SAB07840705/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
Tuotenumero:
SAB07841205/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 18G0,5 mm²
Tuotenumero:
SAB07841805/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 25G0,5 mm²
Tuotenumero:
SAB07842505
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 2x0,75 mm²
Tuotenumero:
SAB07840207
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 3G0,75 mm²
Tuotenumero:
SAB07840307/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 4G0,75 mm²
Tuotenumero:
SAB07840407/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 5G0,75 mm²
Tuotenumero:
SAB07840507/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 7G0,75 mm²
Tuotenumero:
SAB07840707/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 12G0,75 mm²
Tuotenumero:
SAB07841207/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 18G0,75 mm²
Tuotenumero:
SAB07841807
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 25G0,75 mm²
Tuotenumero:
SAB07842507/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 2x1 mm²
Tuotenumero:
SAB07840210
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 3G1 mm²
Tuotenumero:
SAB07840310
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 4G1 mm²
Tuotenumero:
SAB07840410
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 5G1 mm²
Tuotenumero:
SAB07840510
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 7G1 mm²
Tuotenumero:
SAB07840710
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 12G1 mm²
Tuotenumero:
SAB07841210/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 18G1 mm²
Tuotenumero:
SAB07841810
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 25G1 mm²
Tuotenumero:
SAB07842510
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 2x1,5 mm²
Tuotenumero:
SAB07840215
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 3G1,5 mm²
Tuotenumero:
SAB07840315/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 4G1,5 mm²
Tuotenumero:
SAB07840415/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 5G1,5 mm²
Tuotenumero:
SAB07840515/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 7G1,5 mm²
Tuotenumero:
SAB07840715/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 12G1,5 mm²
Tuotenumero:
SAB07841215/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 18G1,5 mm²
Tuotenumero:
SAB07841815/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 25G1,5 mm²
Tuotenumero:
SAB07842515
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 3G2,5 mm²
Tuotenumero:
SAB07840325/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 4G2,5 mm²
Tuotenumero:
SAB07840425/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 5G2,5 mm²
Tuotenumero:
SAB07840525/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 7G2,5 mm²
Tuotenumero:
SAB07840725
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 12G2,5 mm²
Tuotenumero:
SAB07841225
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 18G2,5 mm²
Tuotenumero:
SAB07841825
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 C 25G2,5 mm²
Tuotenumero:
SAB07842525
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
Valitse tuote listalta.
