SAB BRÖCKSKES

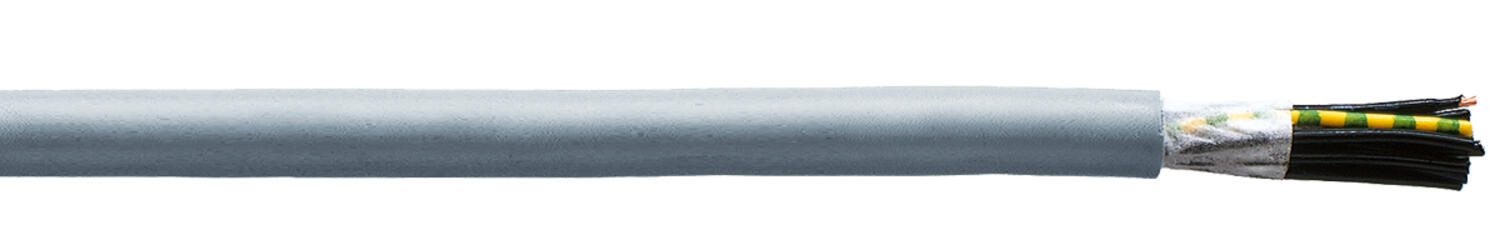

Erittäin taipuisa energiansiirtoketjukaapeli S 200 mattapintaisella PUR-ulkovaipalla (pienikitkainen) soveltuu parhaiten teollisuuskäyttöön esim. teollisuusroboteissa, manipulaattoreissa, syöttölaitteissa, puunkäsittely- ja pakkauslaitteissa, metsäkoneissa, autoteollisuudessa ja työstökoneissa sekä energiansiirtoketjuissa. Tämä kaapeli täyttää hyvin esim. korkeavarastojen ohjausten laatuvaatimukset.
Kysy myös muita napalukuja ja poikkipintoja (mm²)
sekä UL-hyväksyttyä mallia.
Tiedot |
|
|---|---|
| Johdinluku | 2 kpl |
| Johdinala | 0,5 mm² |
| Ulkovaipan materiaali | PUR |
| Häiriösuojattu | Ei |
| Nimellisjännite | Uo/U 300/500 V |
| Ulkohalkaisija +/-5 % | 4,9 mm |
| Lämpötila-alue, kiinteä asennus min. | -50 °C |
| Lämpötila-alue, liikuteltava asennus max. | 90 °C |
| Lämpötila-alue, liikuteltava asennus min. | -40 °C |
| Öljynkestävyys | Erittäin hyvä TMPU DIN VDE 0282 osan 10 + HD 22.10 mukaisesti |
| Taivutussäde kiinteä asennus | Min. 7,5 x d |
| Taivutussäde liikuteltava asennus | Min. 7,5 x d |
| Cu-paino | 9,6 kg/km |
| Paino | 27 kg/km |
| Johdineriste | TPE |
| Johdinjärjestys | Kerroksittain, kuituvaippa uloimman kerroksen ympärillä |
| Osajohtimien merkintä | Mustat numeroidut osajohtimet EN 50334 mukaisesti, 3 osajohtimesta alkaen keltavihreä suojajohdin |
*Invisible Heading* |
|
|---|---|
| Johdinmerkintä | Numerokoodattu |
| Johtimet | Kirkkaat Cu-johtimet IEC 60228 |
| Hyväksynnät | RoHS |
| Halogeeniton | Kyllä |
| Koestusjännite | 2000 V |
| Käyttö | Liikuteltava asennus |
| Soveltuvuus ketjukäyttöön | Kyllä |
| Vaipan väri | Harmaa RAL 7000 |
| Taipuisuus | Erittäin hyvä |
| Parikierretty | Ei |
| Kemiallinen kestävyys | Kestää hyvin happoja, lipeää, liuottimia ja hydraulinesteitä |
| Säteilynkestävyys | 5x10⁷cJ/kg |
| Säänkestävyys | Erittäin hyvä |
| Välieriste | Kuitu |
| Painatus kaapelissa | SAB BRÖCKSKES · D-VIERSEN · S 200 (Johdinluku ja poikkipinta-ala) |
| Kaapelityyppi | Ohjauskaapeli |
Erittäin taipuisa energiansiirtoketjukaapeli S 200 mattapintaisella PUR-ulkovaipalla (pienikitkainen) soveltuu parhaiten teollisuuskäyttöön esim. teollisuusroboteissa, manipulaattoreissa, syöttölaitteissa, puunkäsittely- ja pakkauslaitteissa, metsäkoneissa, autoteollisuudessa ja työstökoneissa sekä energiansiirtoketjuissa. Tämä kaapeli täyttää hyvin esim. korkeavarastojen ohjausten laatuvaatimukset.
Kysy myös muita napalukuja ja poikkipintoja (mm²)
sekä UL-hyväksyttyä mallia.
You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.
Kaapeleita on saatavilla lukuisissa eri väreissä. Ne eivät kuitenkaan ole pelkkä ulkonäköseikka, vaan niillä on tärkeä merkitys.
Mikä on kaapelin sisävaippa ja miksi sillä on suuri merkitys liikkuvissa sovelluksissa? Lue, miten sisävaippa tukee kaapelin rakennetta ja pidentää sen käyttöikää.
Tässä artikkelissa vastataan seuraaviin kysymyksiin: Miksi kaapeli tarvitsee suojauksen? Ja mitä kaapelin suojauksessa on otettava huomioon?
Kaapelisuunnittelussa kerrostuksella on ratkaiseva merkitys kaapelin liikkuvuuden kannalta.
Kaapeleiden valmistuksessa on olemassa useampia erilaisia tapoja jolla jolla johtimet kierretään. Datakaapeleiden valmistuksessa käytetään kolme erilaista tapaa : kerroksittain kierretyt johtimet, parikierretyt johtimet (twisted pair) sekä nelikierre (star-quad).
Suojauksen lisäksi kaapeli on päällystetty ulkovaipalla, jonka tehtävänä on suojata kaapelin sisäosia. Eri vaippamateriaalit suojaavat esimerkiksi mekaaniselta rasitukselta, lämpötilavaihteluilta ja kemiallisilta aineilta.
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Suosikit | Tilausnumero: | Vaipan väri | Nimellisjännite | Halogeeniton | Hinta | |
|---|---|---|---|---|---|---|
S 200 2x0,5 mm²
Tuotenumero:
SAB07740205/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 3G0,5 mm²
Tuotenumero:
SAB07740305/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G0,5 mm²
Tuotenumero:
SAB07740405/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 5G0,5 mm²
Tuotenumero:
SAB07740505/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 7G0,5 mm²
Tuotenumero:
SAB07740705/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 12G0,5 mm²
Tuotenumero:
SAB07741205/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 18G0,5 mm²
Tuotenumero:
SAB07741805/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 25G0,5 mm²
Tuotenumero:
SAB07742505/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 2x0,75 mm²
Tuotenumero:
SAB07740207/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 3G0,75 mm²
Tuotenumero:
SAB07740307/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G0,75 mm²
Tuotenumero:
SAB07740407/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 5G0,75 mm²
Tuotenumero:
SAB07740507/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 7G0,75 mm²
Tuotenumero:
SAB07740707/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 12G0,75 mm²
Tuotenumero:
SAB07741207/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 18G0,75 mm²
Tuotenumero:
SAB07741807/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 25G0,75 mm²
Tuotenumero:
SAB07742507/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 34G0,75 mm²
Tuotenumero:
SAB07743407/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 2x1 mm²
Tuotenumero:
SAB07740210/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 3G1 mm²
Tuotenumero:
SAB07740310
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G1 mm²
Tuotenumero:
SAB07740410/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 5G1 mm²
Tuotenumero:
SAB07740510/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 7G1 mm²
Tuotenumero:
SAB07740710/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 12G1 mm²
Tuotenumero:
SAB07741210/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 18G1 mm²
Tuotenumero:
SAB07741810/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 25G1 mm²
Tuotenumero:
SAB07742510/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 36G1 mm²
Tuotenumero:
SAB07743610/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 50G1 mm²
Tuotenumero:
SAB07745010/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 2x1,5 mm²
Tuotenumero:
SAB07740215/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 3G1,5 mm²
Tuotenumero:
SAB07740315/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G1,5 mm²
Tuotenumero:
SAB07740415/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 5G1,5 mm²
Tuotenumero:
SAB07740515/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 7G1,5 mm²
Tuotenumero:
SAB07740715/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 12G1,5 mm²
Tuotenumero:
SAB07741215/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 18G1,5 mm²
Tuotenumero:
SAB07741815/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 25G1,5 mm²
Tuotenumero:
SAB07742515/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 30G1,5 mm²
Tuotenumero:
SAB07743115/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 36G1,5 mm²
Tuotenumero:
SAB07743615/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 42G1,5 mm²
Tuotenumero:
SAB07744215/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 50G1,5 mm²
Tuotenumero:
SAB07745015/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 2x2,5 mm²
Tuotenumero:
SAB07740225/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 3G2,5 mm²
Tuotenumero:
SAB07740325/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G2,5 mm²
Tuotenumero:
SAB07740425/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 5G2,5 mm²
Tuotenumero:
SAB07740525/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 7G2,5 mm²
Tuotenumero:
SAB07740725
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 12G2,5 mm²
Tuotenumero:
SAB07741225/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 25G2,5 mm²
Tuotenumero:
SAB07742525/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 3G6 mm²
Tuotenumero:
SAB07740360/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G6 mm²
Tuotenumero:
SAB07740460/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 5G6 mm²
Tuotenumero:
SAB07740560/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 3G10 mm²
Tuotenumero:
SAB07740361/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G10 mm²
Tuotenumero:
SAB07740461/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 5G10 mm²
Tuotenumero:
SAB07740561/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G16 mm²
Tuotenumero:
SAB07740462/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 5G16 mm²
Tuotenumero:
SAB07740562/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
||
|
S 200 4G25 mm²
Tuotenumero:
SAB07740463/K
Kopioitu!
|
Harmaa RAL 7000
|
Uo/U 300/500 V
|
Kyllä
|
|
